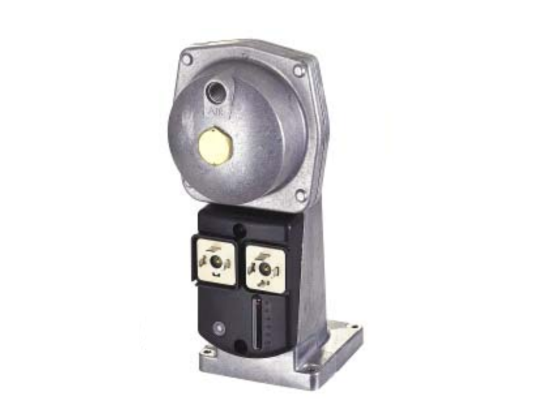

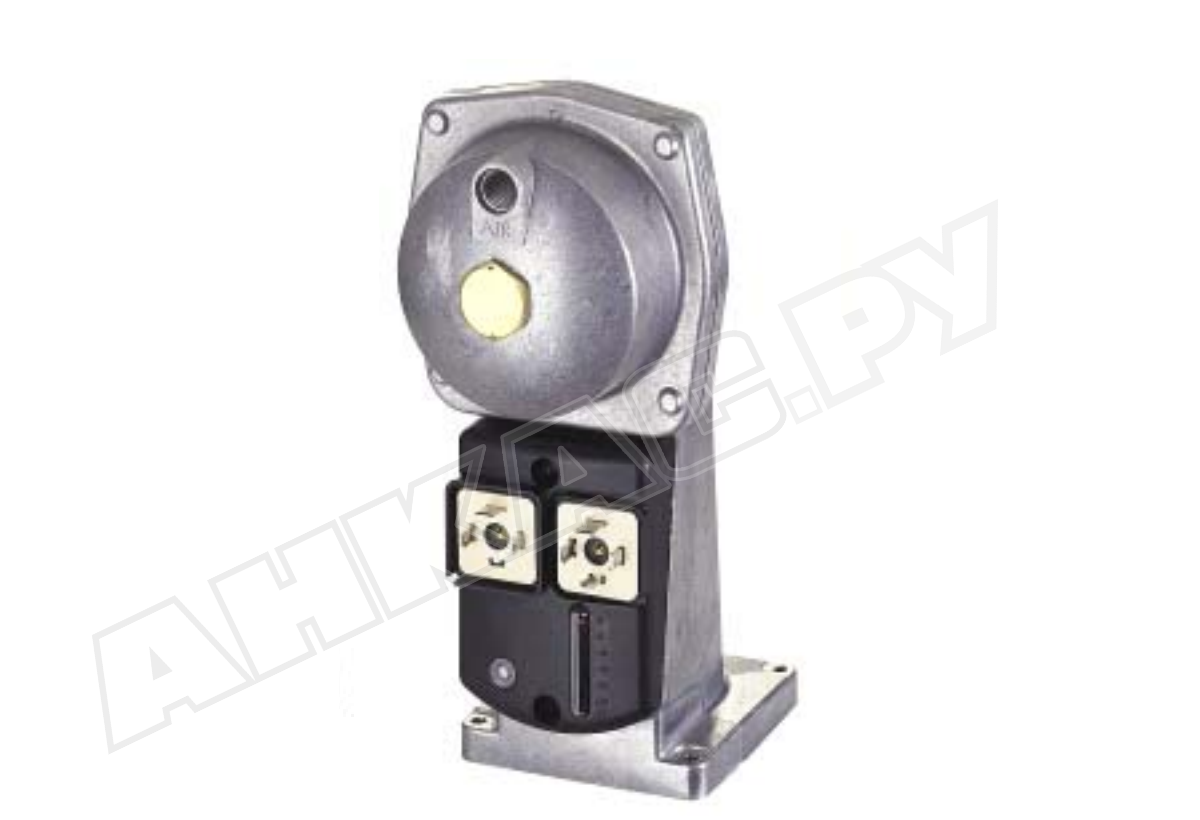

Привод для газовых клапанов Siemens SKP25.013U1

Привод для газовых клапанов Siemens SKP25.013U1 используется в системах, сжигающих природный, нефтяной газ, биогаз (по запросу). Совместно с клапаном отсечки выполняет функции предохранительного запорного устройства и регулятора давления газа с учетом заданных параметров. Применим для оснащения наддувных горелок с механическим или электронным регулированием смешения компонентов газ/воздух, с регулировкой постоянного давления (с AGA30.7 и SAS).

Ключевые параметры и особенности:

• питание от сети 110 В, допустимое отклонение от номинала -15, +10%;
• встроенный регулятор давления (максимально 2,2 кПа);
• одноступенчатое открытие и закрытие;
• для систем, функционирующих на газах семейства I...III, воздухе;
• работа с любыми из клапанов: VGG/ VGF/ VGH/ VGD2/ VGD4/ VRF/ VRH (по запросу)/ VLF;
• время перемещения клапана в закрытую позицию при обесточивании или отключении двигателя < 1 сек;
• медленное открытие для плавного розжига;
• уровень электрозащиты компонентов IP54 (возможно повышение до IP65);
• концевой выключатель, настроенный на заводе, индикация положения клапана;
• незначительное потребление электроэнергии;
• установка в систему только с вертикально расположенной диафрагмой;
• диапазон эксплуатационных температур: -10...+60 °C;
• возможность установки подогревателя для ускорения открытия при низких температурах;
• легкий монтаж и электроподключение.

Установка и настройка

Монтаж и замену привода Siemens SKP25 можно выполнять, когда система находится под давлением. Для задания параметров давления предусмотрен регулировочный винт, воздействующий на пружину. Доступна замена установочной пружины (опционально). При монтаже необходимо обеспечить герметичность импульсных трубок, исключить падение или удары привода, убедиться в надлежащем состоянии электрических соединений после выполнения работ по установке или техобслуживанию.

Применение

Привод Siemens SKP25 служит для оснащения:

• атмосферных и аналогичных газовых горелок;
• отдельных горелочных устройств или групп горелок промышленных печей.

Дооснащение

Для повышения уровня пылевлагозащиты до IP65 предлагаем купить привод Siemens SKP25 с комплектом герметизирующих прокладок AGA66.

Медленное открытие отсечного клапана из-за низких температур окружающей среды (-10...+20 °C) можно скорректировать путем установки съемного подогревателя AGA63.5A27 (опция).

Доступны также другие комплектующие: установочные пружины разного цвета, успокоительный дроссель, соединительный кабель и прочие аксессуары.
