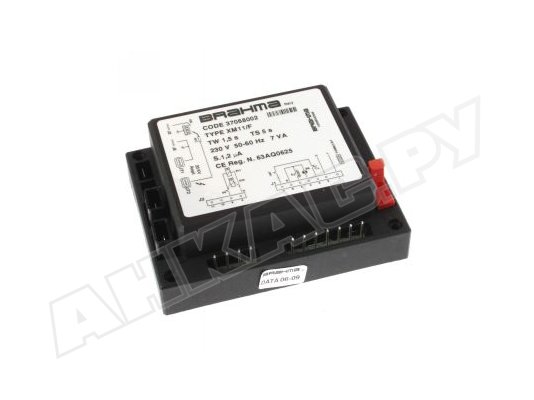

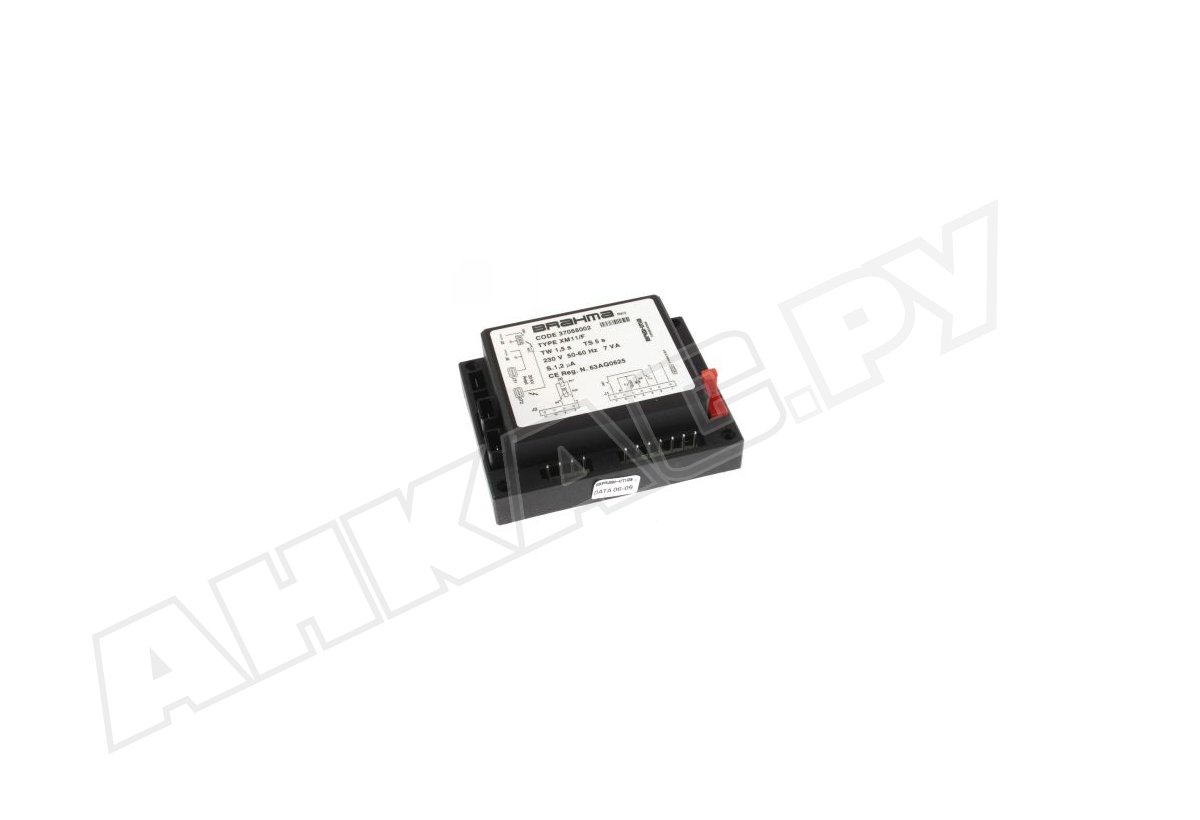

Топочный автомат Brahma XM11/F

Топочный автомат Brahma XM11/F, арт: 37068002 – электронная система управления газовыми атмосферными горелками с прерывистым рабочим циклом. Имеет энергонезависимую блокировку (перезапуск возможен только при ручном сбросе). Обеспечивает безопасную и эффективную работу котла/ теплогенератора. Соответствует европейским стандартам EN 298.

Основные параметры и функции:

• автоматическое управление функциями атмосферной горелки без вентилятора;
• прерывистый режим функционирования;
• питание от сети 230 В, 50-60 Гц;
• контроль пламени методом ионизации;
• два независимых предохранительных контакта;
• встроенное устройство зажигания высокой эффективности;
• установка предохранительного термостата;
• аварийная блокировка в случае потери пламени в рабочем состоянии;
• время отключения при угасании пламени: < 1 сек;
• диапазон эксплуатационных температур: -20...+60 °C;
• класс защиты от пыли и влаги: IP 00;
• крепление в любом положении;
• срок службы >250 тысяч операций.

Особенности конструкции

Корпус из пластика защищает блок управления от механических повреждений, пыли и загрязнений при установке. За счет использования компонентов для поверхностного монтажа уменьшены размеры печатных плат, что обеспечивает максимальную компактность конструкции.

Встроенный варистор защищает автоматику от перепадов напряжения в сети. Внутренний предохранитель не допускает повреждение реле блока управления в случае короткого замыкания на выходах (клапаны, вентилятор и сигнал блокировки). Поскольку этот предохранитель недоступен, необходимо защитить топочный автомат внешним предохранителем с быстрым перегоранием, подходящим для подключенной нагрузки и не превышающим 2 А. Можно установить внутренний предохранитель, доступный снаружи, закрепив пластиковым зажимом.

Применение

Топочные автоматы Brahma XM11/F подходят для автоматизации котлов, водонагревателей, духовок, варочных панелей, конфорок и других газовых приборах с атмосферной горелкой.

Достоинства:

• автоматизация функций горелки, эффективная и безопасная работа;
• быстрое перекрытие подачи газа при потере сигнала пламени;
• защита от перепадов напряжения;
• встроенный трансформатор розжига;
• стабильная работа при низких температурах внешней среды;
• простой и удобный интерфейс;
• монтаж в любом положении.

В серию входят топочные автоматы для горелок с вентилятором или без, ручным и электрическим сбросом блокировки, разными рабочими характеристиками.
