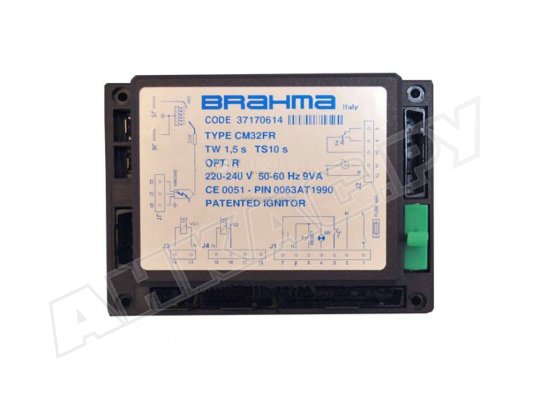

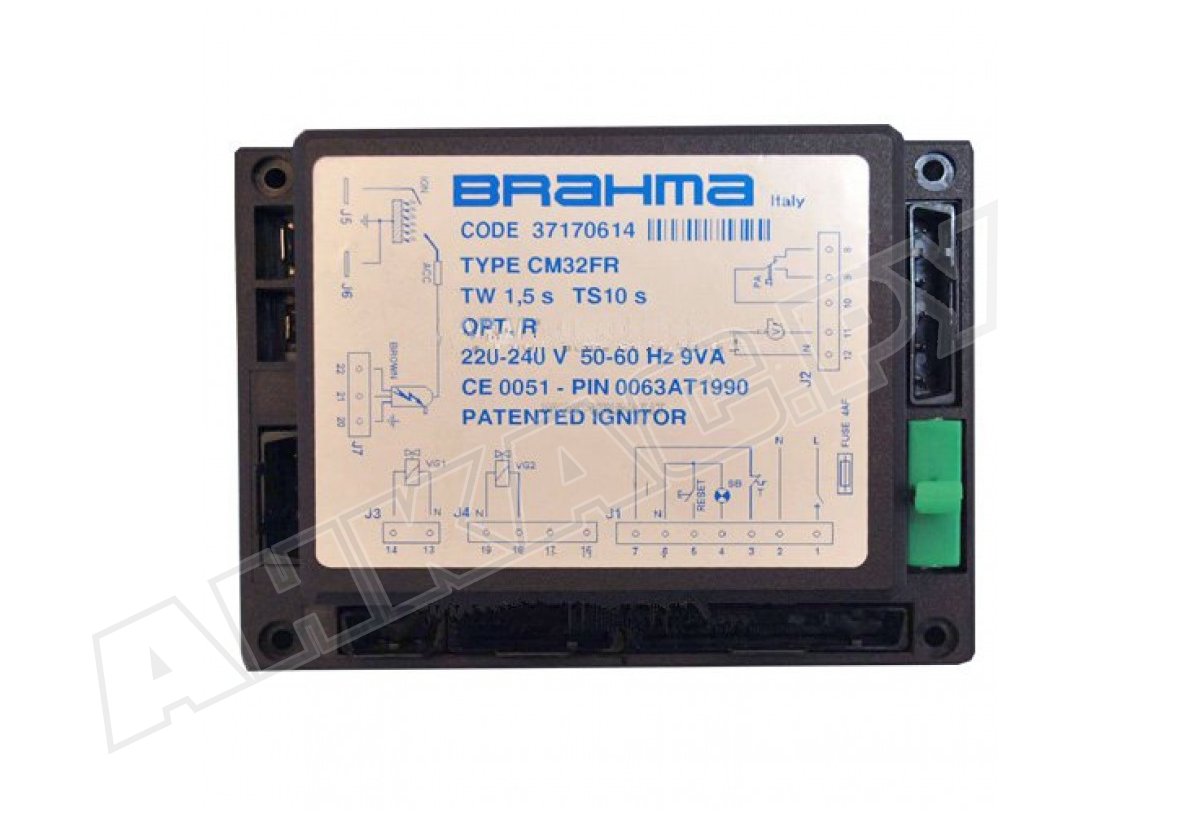

Топочный автомат Brahma CM32FR

Топочный автомат Brahma CM32FR, арт: 37170614 – надежная электронная система управления газовыми атмосферными горелками с непостоянным циклом. Имеет энергонезависимую блокировку (ручной перезапуск). Обеспечивает безопасную и эффективную работу котла. Соответствует европейским стандартам безопасности.

Основные параметры и функции:

• управление работой атмосферной горелки без вентилятора;
• питание от электросети 220-240 В, 50-60 Гц;
• прерывистый режим функционирования (перезагрузка каждые 24 ч);
• контроль горения пламени с помощью ионизационного электрода;
• энергонезависимая блокировка (ручной перезапуск из защитного отключения);
• защитная блокировка в случае потери пламени;
• использование трансформатора с подавлением электромагнитных помех при образовании искры поджига;
• два независимых последовательных предохранительных контакта;
• разъемы типа molex;
• отсечка потока газа на горелку при потере пламени в течение < 1 сек;
• эксплуатация при внешних температурах -20...+60 °C;
• пыле-, влагозащита корпуса по стандарту IP 00;
• установка в горелку в любом положении;
• комплектация без цоколя;
• срок службы > 250000 операций при максимальной нагрузке.

Особенности конструкции

Корпус из пластика и покрытие печатных плат лаком защищают блок управления от возможных повреждений в результате сбоев, неосторожного открывания, попадания пыли и контакта с внешней средой. Благодаря использованию печатной платы, собранной из компонентов поверхностного монтажа, и новой запатентованной схемы генерации искры зажигания с минимальными электромагнитными помехами (тип FR), стало возможным сократить размеры печатной платы и корпуса.

Варистор защищает блок управления от возможных скачков напряжения в электрической сети. Встроенный предохранитель создает защиту реле блока управления на случай короткого замыкания.

Топочный автомат снабжен энергонезависимой блокировкой, т. е. перезапуск после защитного отключения осуществляется вручную.

Применение

Топочные автоматы Brahma CM32FR используются в составе газовых и комбинированных котлов систем отопления, генераторов теплого воздуха, радиаторных обогревателей, водогрейного оборудования.

Достоинства:

• эффективное управление подключенными устройствами, контроль пламени;
• мгновенная блокировка подачи газа при потере сигнала пламени;
• защита от перепадов рабочего напряжения;
• оптимизированные размеры печатной платы;
• широкий диапазон температур эксплуатации;
• монтаж в любом положении.

В серию входят топочные автоматы для горелок с вентилятором и без него, ручным и электрическим выходом из состояния блокировки, различными таймингами (времени ожидания, предварительного времени). Обращайтесь, чтобы узнать больше.
