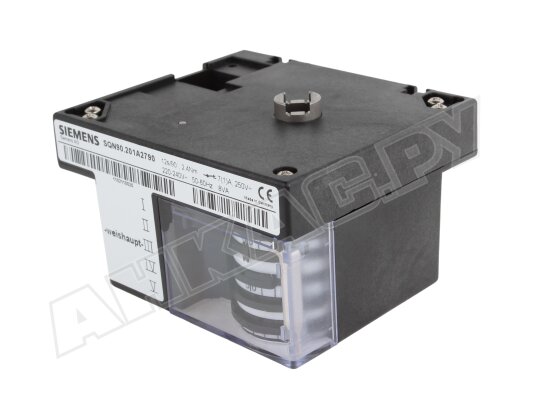

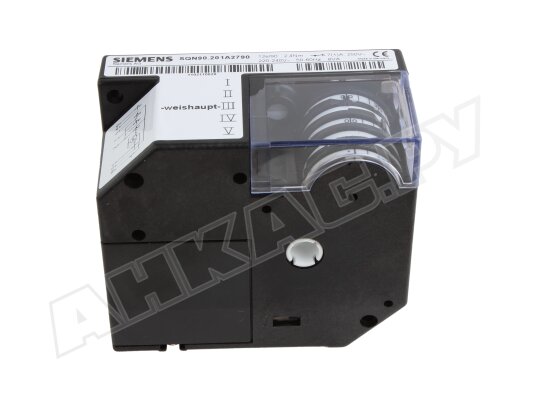

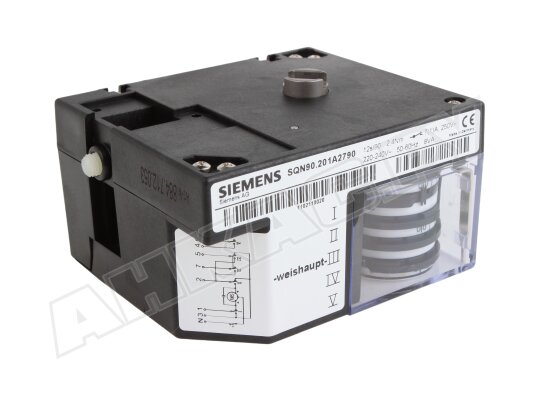

Сервопривод Siemens SQN90.201A2790

Сервопривод Siemens SQN90.201A2790 применяется для перемещения воздушных заслонок при эксплуатации 1-ступенчатых, 2-ступенчатых или модулируемых маломощных и среднемощных горелок, сжигающих газ/ жидкое топливо. Открывает заслонку на 90º в течение 12 сек.

Особенности

• Корпус сервопривода изготовлен из ударопрочного и термостойкого пластика, соответствует стандарту пылевлагозащиты IP 40.
• Siemens SQN90 оснащен реверсивным электромотором с крутящим моментом 2,4 Нм и отсоединяемой вручную зубчатой передачей. Редуктор не требует обслуживания. Электрическое соединение осуществляется через винтовые клеммы.
• Предусмотрены легко настраиваемые концевые и вспомогательные переключатели. Выбор точек переключения осуществляется при помощи регулируемых кулачков. Находящиеся рядом шкалы показывают угол срабатывания. Диапазон настройки: 0…90 º.
• Сервопривод имеет внутреннюю индикацию положения, а также возможность установки потенциометра.
• Функции управления серводвигателем выполняет автоматика горелки (LОА/ LМО/ LМG/ LFL), определяющая пропорцию топлива (или газа) и воздуха в образуемой смеси. Привод также может работать с регуляторами.

Достоинства:

• точное позиционирование;
• быстрое открытие заслонки;
• внутренняя и внешняя (опционально) индикации положения;
• отсоединяемый вручную необслуживаемый редуктор;
• ударопрочный, термостойкий пластиковый корпус;
• простота установки и настройки;
• защита от внешних воздействий класса IP 40.

Условия эксплуатации и монтаж

Сервопривод Siemens SQN90.201A2790 служит для размещения в местах с температурой внешней среды от -20 до +60 ºС и влажностью < 95%. Монтаж осуществляется через сквозные отверстия в корпусе.
