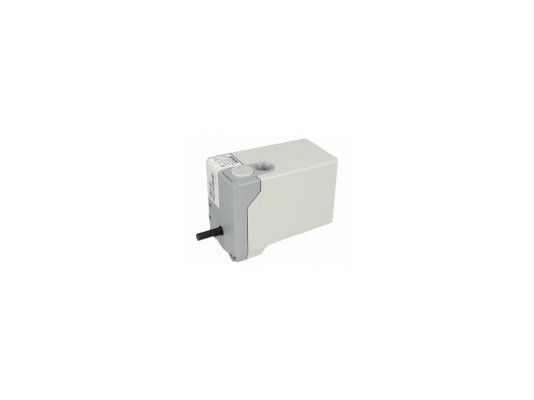

Сервопривод Siemens SQN74.294A21

Сервопривод Siemens SQN74.294A21 передвигает воздушную/ газовую заслонку, регулирует пропорцию топлива и воздуха в составе топливовоздушной смеси. Используется для оснащения средне-, маломощных газовых/ жидкотопливных горелок. Все перемещения заслонки происходят при получении соответствующей команды от управляющего устройства.

Особенности:

• питание от сети 220 В, допустимое отклонение -15%, +10%;
• крутящий момент 1,5 Нм;
• время открытия на 90º – 4 сек;
• реверсивный двигатель;
• диапазон регулировки угла открытия 0…130°;
• по 2 концевых и вспомогательных выключателя;
• простая и точная настройка переключателей;
• зубчатая передача с постоянной смазкой, не требующая обслуживания;
• интегрированная электронная схема;
• резьбовые клеммы для электроподключения;
• выбивное отверстие в корпусе для свободного ввода кабелей;
• вращения вала против часовой стрелки;
• индикация положения.

Конструкция сервопривода Siemens SQN74.294A21

Конструкция характеризуется компактностью, стойкостью к высоким температурам, механическим воздействиям, износу. При изготовлении корпуса использован прочный пластик, вал выполнен из стали. Основные элементы сервопривода: реверсивный двигатель с зубчатой передачей, вал, реле, переключатели. Вал может отсоединяться от зубчатой передачи и двигателя, повторное зацепление происходит автоматически. Уровень защиты корпуса от пыли, влаги – IP 40. Рабочие температуры: -20…+60 градусов.
