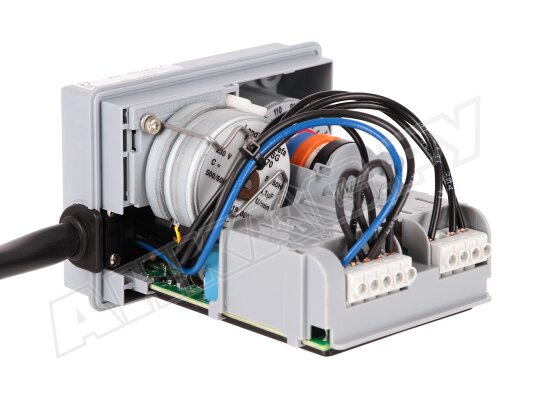

Сервопривод Siemens SQN73.2B4A20

Сервопривод Siemens SQN73.2B4A20, арт: S55454-D355-A100 отвечает за перемещение воздушных заслонок при работе жидкотопливных, газовых горелок и другого оборудования небольшой тепловой мощности.

Подробнее о приводе

• Привод перемещает заслонку на 90° в течение 4 секунд. Вращение осуществляется по часовой стрелке. Внутренняя индикация отображает положение привода.
• Сервопривод SQN73 поставляется в корпусе из пластика, устойчивого к ударам и температурным воздействиям. Оснащен винтовыми клеммами для коммутации электрических цепей. Степень защиты корпуса – IP54.
• Внутри корпуса расположены: синхронный двигатель с отключаемой понижающей передачей, распределительный вал блока управления, реле (в зависимости от модели) и блок переключателей, подсоединенный к клеммным колодкам посредством печатной платы.
• Вал может быть вручную откреплен от редуктора и двигателя путем активации муфты (нажимной штифт). Автоматический сброс осуществляется с помощью поворотных кулачковых дисков.
• Концевые и вспомогательные выключатели легко настраиваются для регулировки моментов переключения. Шкала рядом с дисками указывает на угол переключения. Диски обеспечивают точную регулировку при помощи стандартной отвертки и имеют цветовую кодировку для концевых и вспомогательных выключателей, согласно электрическим схемам.
• Привод не требует обслуживания. Передняя часть зубчатой передачи, выполненная из полированной стали и фиксируемая с одной стороны, служит опорной поверхностью и монтируется через сквозные отверстия.
• Расчетный эксплуатационный ресурс привода составляет 250000 циклов срабатывания при полной нагрузке и номинальном крутящем моменте в любом диапазоне угловых перемещений. В стандартных условиях эксплуатации в системе отопления это примерно соответствует 10 годам службы. По окончании расчетного срока (по количеству циклов запуска горелки или эквивалентному времени эксплуатации) привод подлежит обязательной замене силами квалифицированного персонала.

Применение
Приводы SQN73 предназначены для позиционирования и приведения в действие воздушных/газовых заслонок жидкотопливных, газовых горелок и других устройств промышленного назначения. Применяются в процессе регулирования расхода топлива и воздуха для горения в зависимости от требуемой нагрузки.

Линейка Siemens

В линейке Siemens SQN доступны различные исполнения приводов. Существуют специальные модификации для установки потенциометра, которые не требуют дополнительных деталей. Пользователи могут самостоятельно оснастить стандартный привод необходимыми комплектующими. Потенциометр, если требуется, заказывается отдельно. У нас можно купить сервоприводы для воздушных и газовых заслонок и другое оснащение, обращайтесь.
