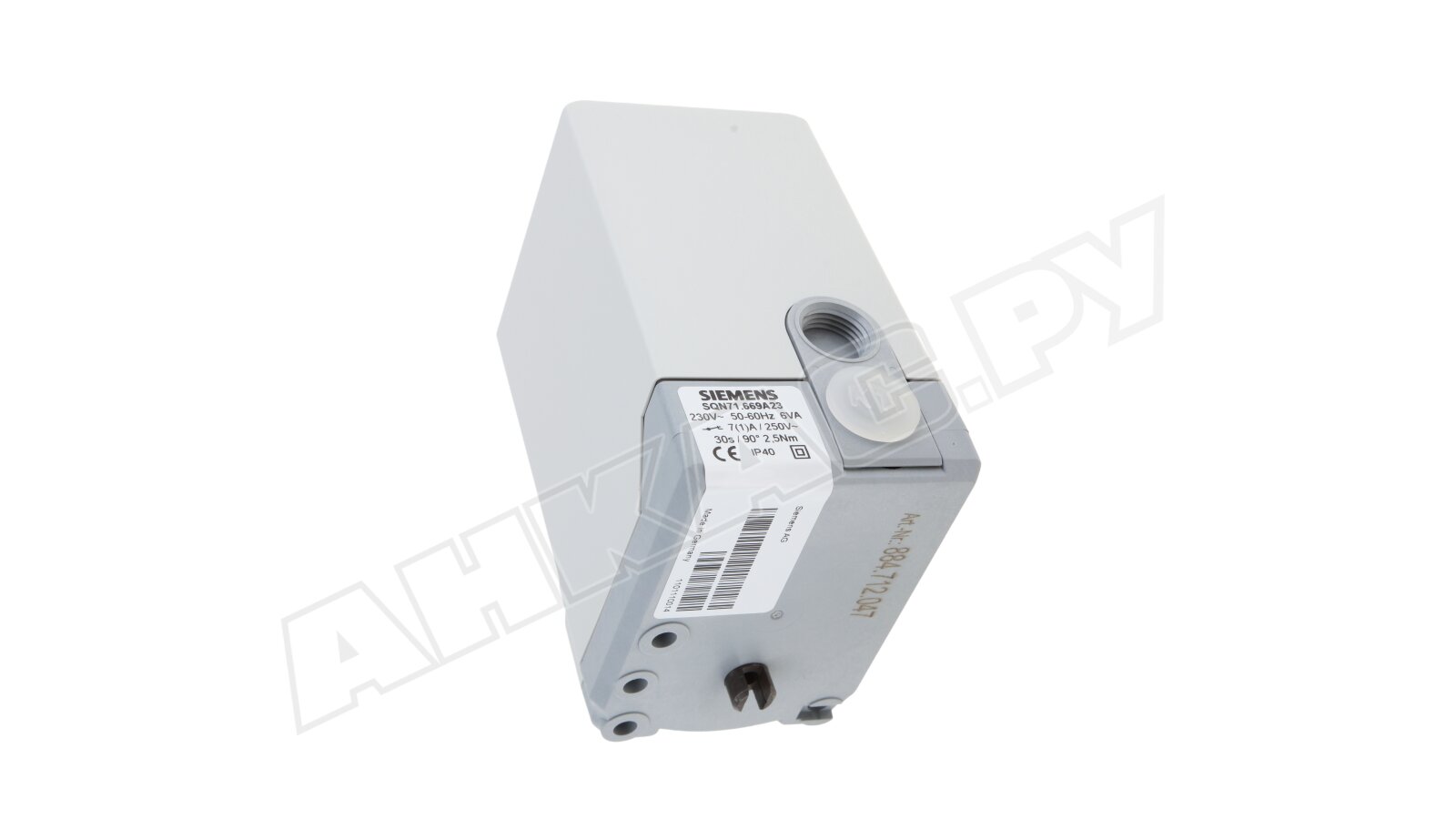

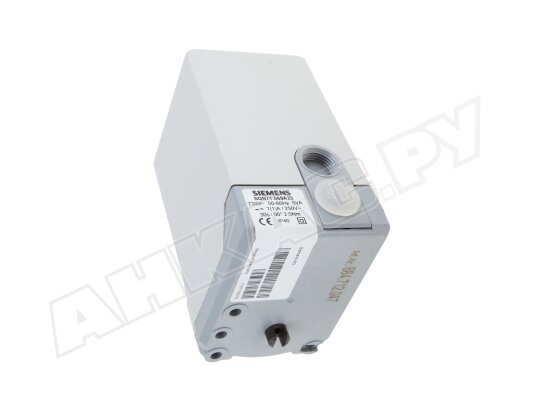

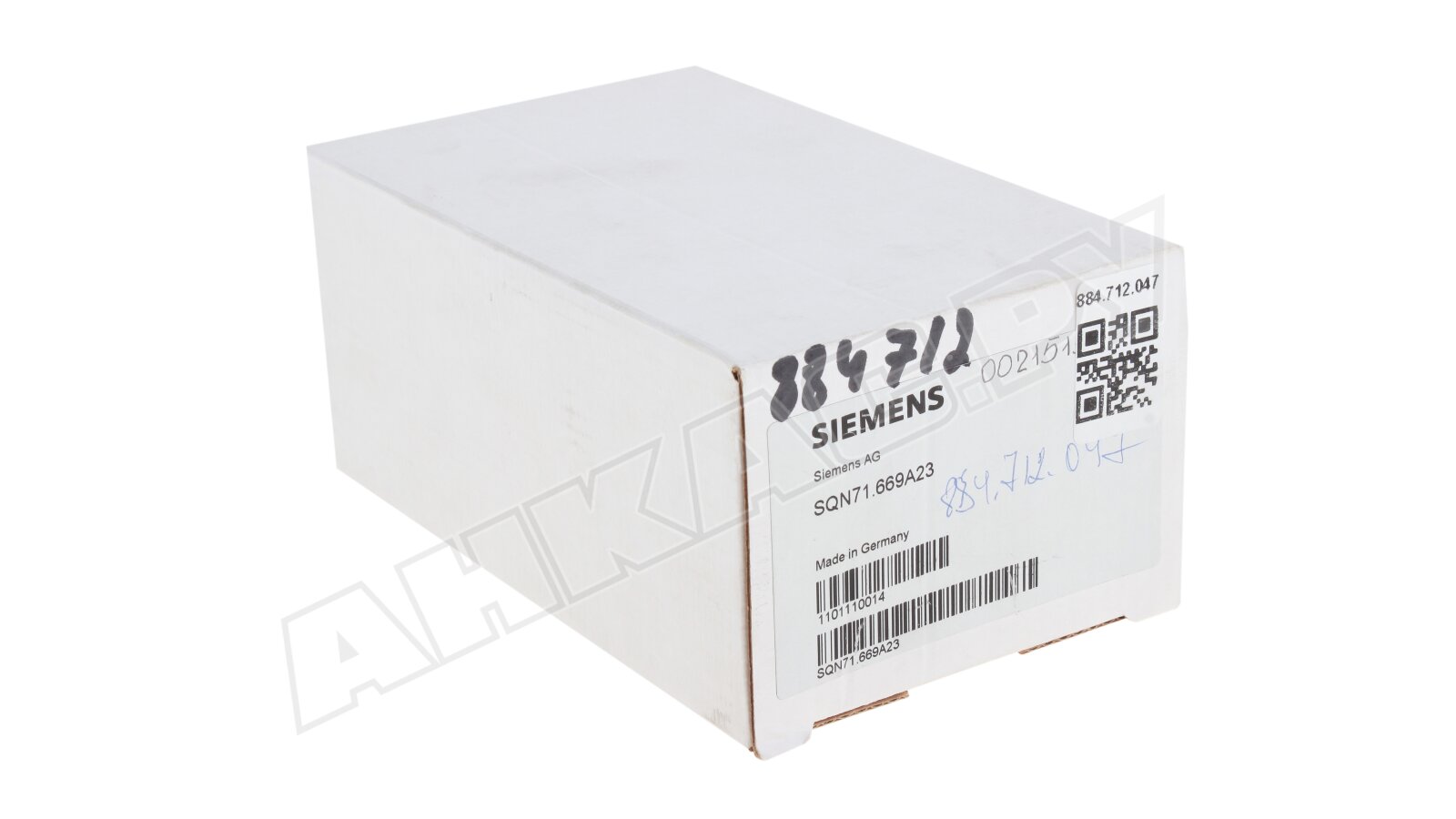

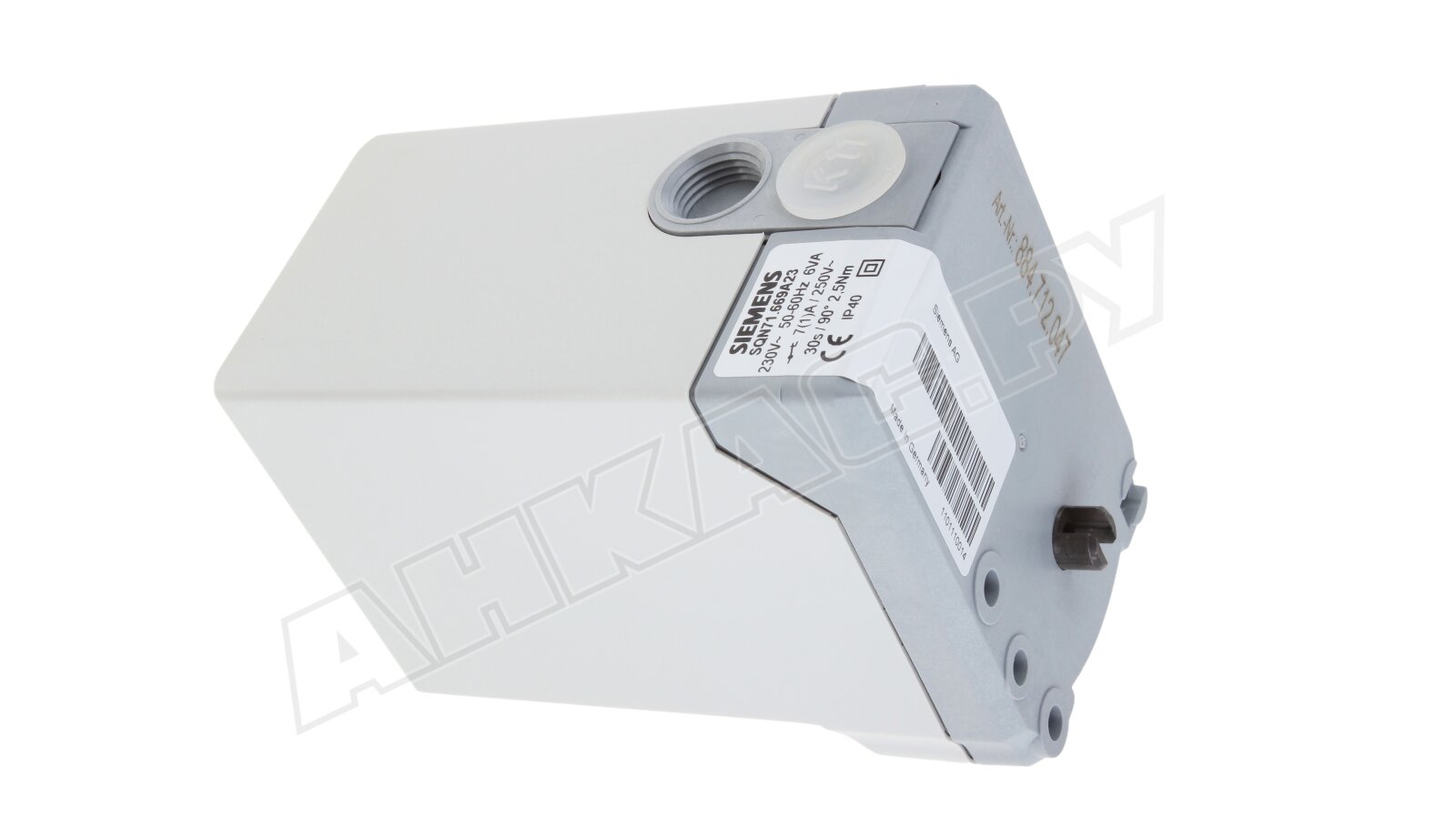

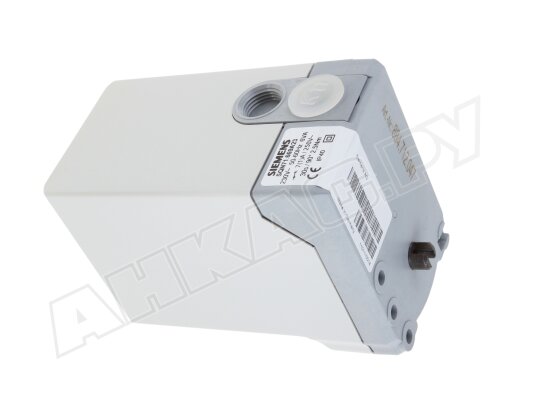

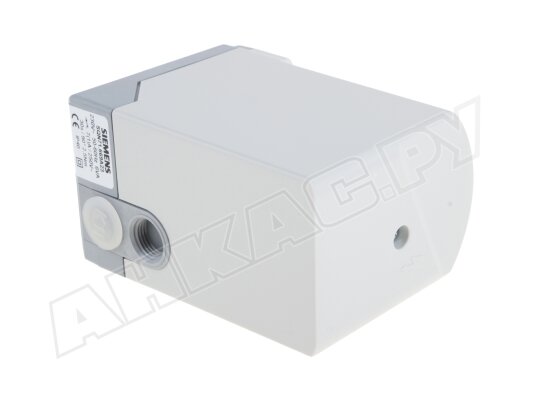

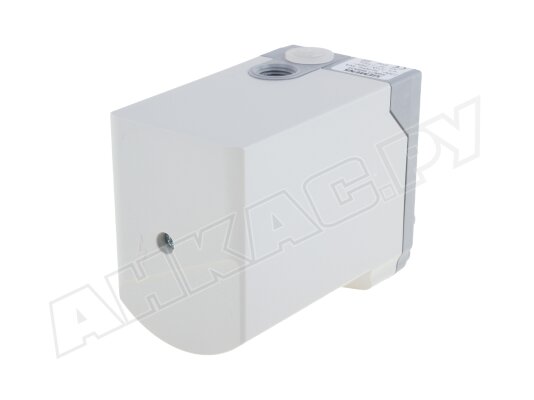

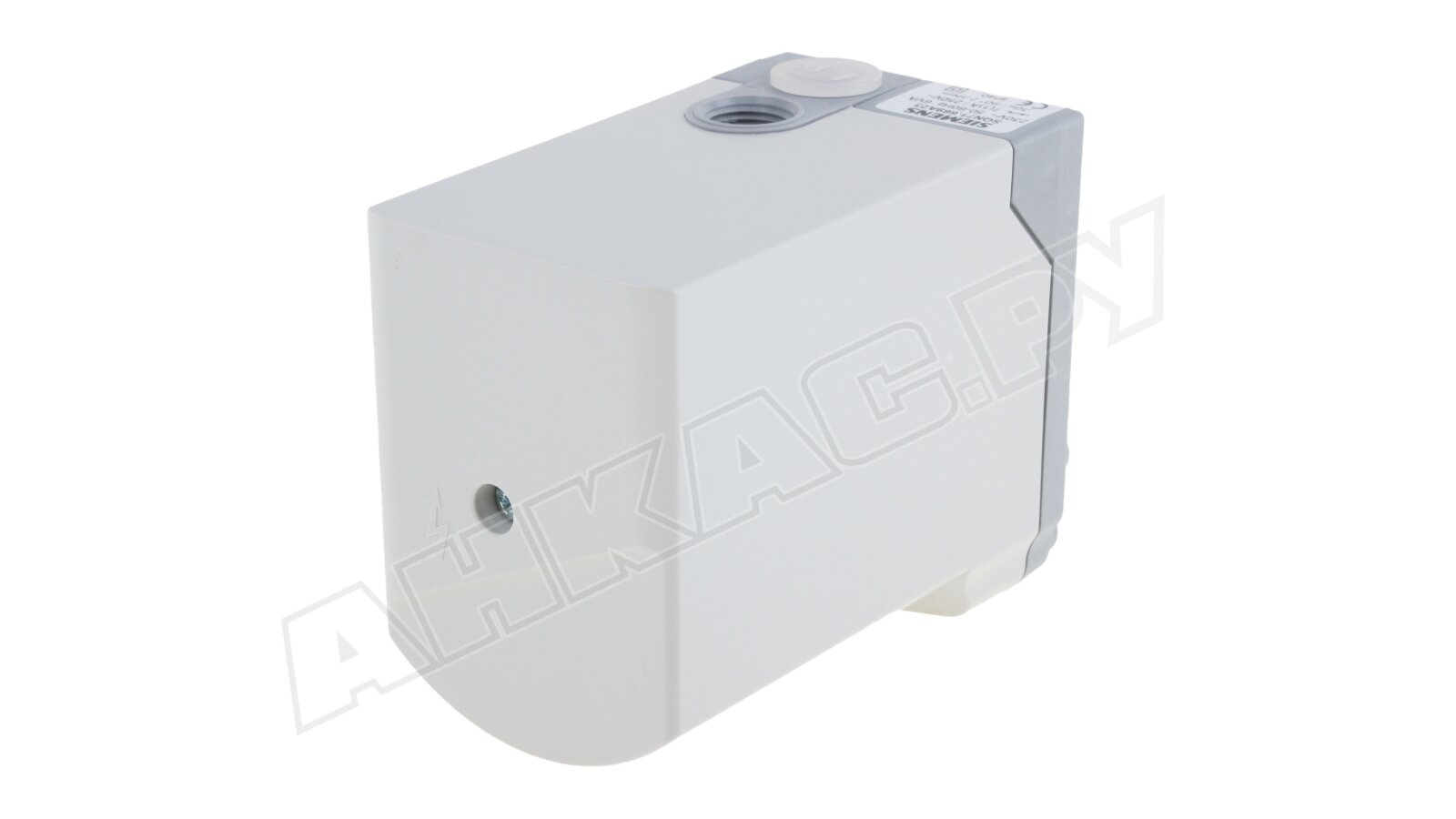

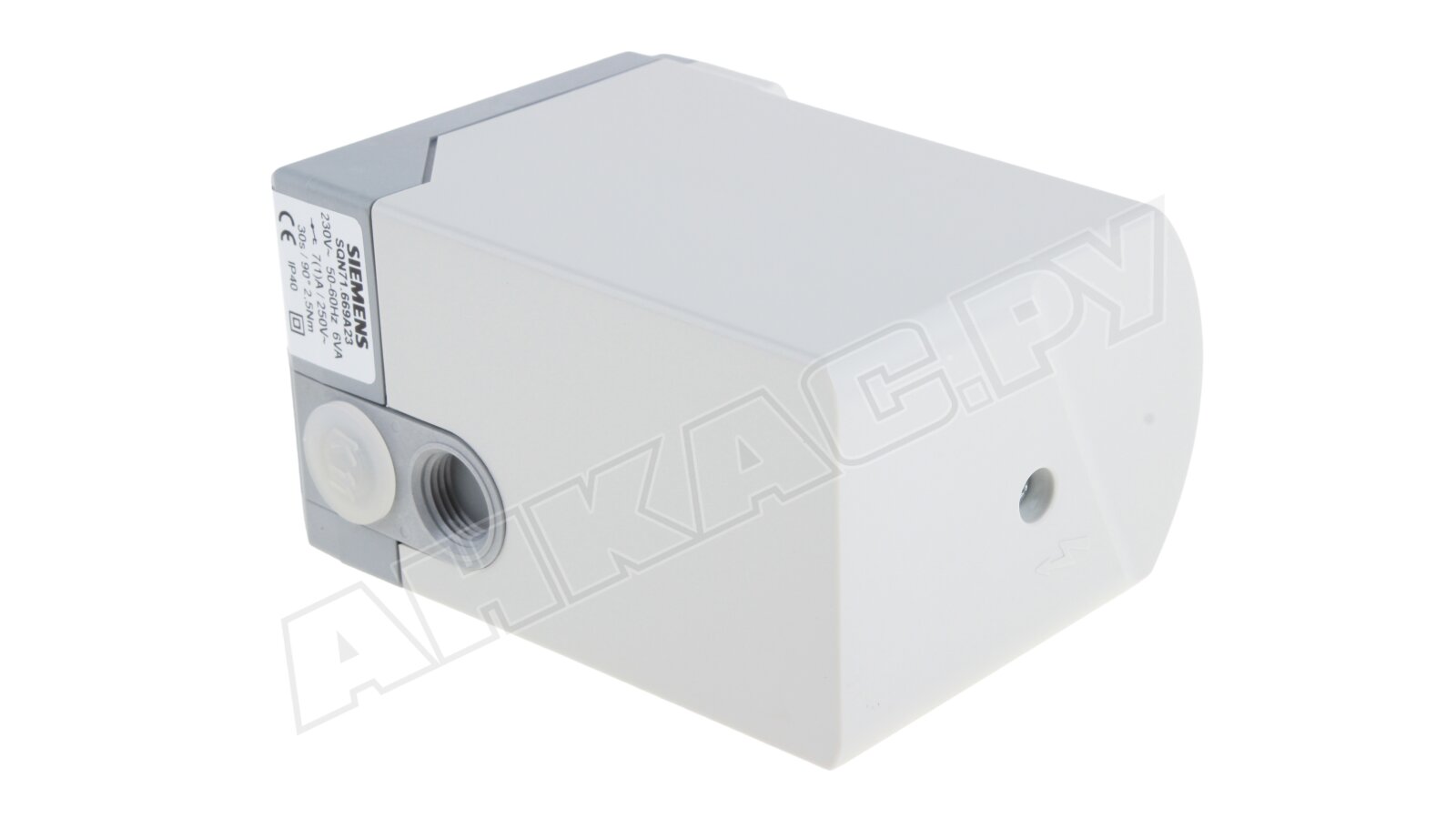

Сервопривод Siemens SQN71.669A23

Сервопривод Siemens SQN71.669A23 совместно с контроллером обеспечивает автоматическое перемещение воздушной/ газовой заслонки.  Участвует в регулировании состава топливовоздушной смеси и вентилировании камеры сгорания. Характеризуется надежной конструкцией, простотой подключения и настройки. Устанавливается в средне-, маломощные горелки, сжигающие газ или жидкое топливо.

Особенности:

• работа от напряжения 220 В, допустимое отклонение -15%, +10%;
• реверсивный двигатель с крутящим моментом 2,5 Нм;
• регулировка угла открытия 0…130°, максимальный угол поворота – 160°;
• время открытия на 90º – 30 секунд;
• встроенный электронный контур;
• по два концевых и дополнительных выключателя, в т. ч. с точной настройкой;
• не требующий обслуживания редуктор (использована смазка постоянного действия);
• винтовые клеммы для электроподключения;
• выбивное отверстие в корпусе для свободного ввода кабеля;
• вращение приводного вала по часовой стрелке;
• внутренняя индикация положения;
• отсоединение приводного вала от зубчатой передачи и двигателя нажатием на штифт.

Устройство

Корпус сервопривода Siemens SQN71.669A23 – пластиковый, ударо-, термостойкий. Компактные размеры упрощают монтаж. Приводной вал произведен из износостойкой стали. В корпусе размещены: реверсивный синхронный двигатель, редуктор распределительный вал, реле, переключатели. Уровень пылевлагозащиты корпуса – IP 40. Температуры эксплуатации: от -20 до +60 градусов.
