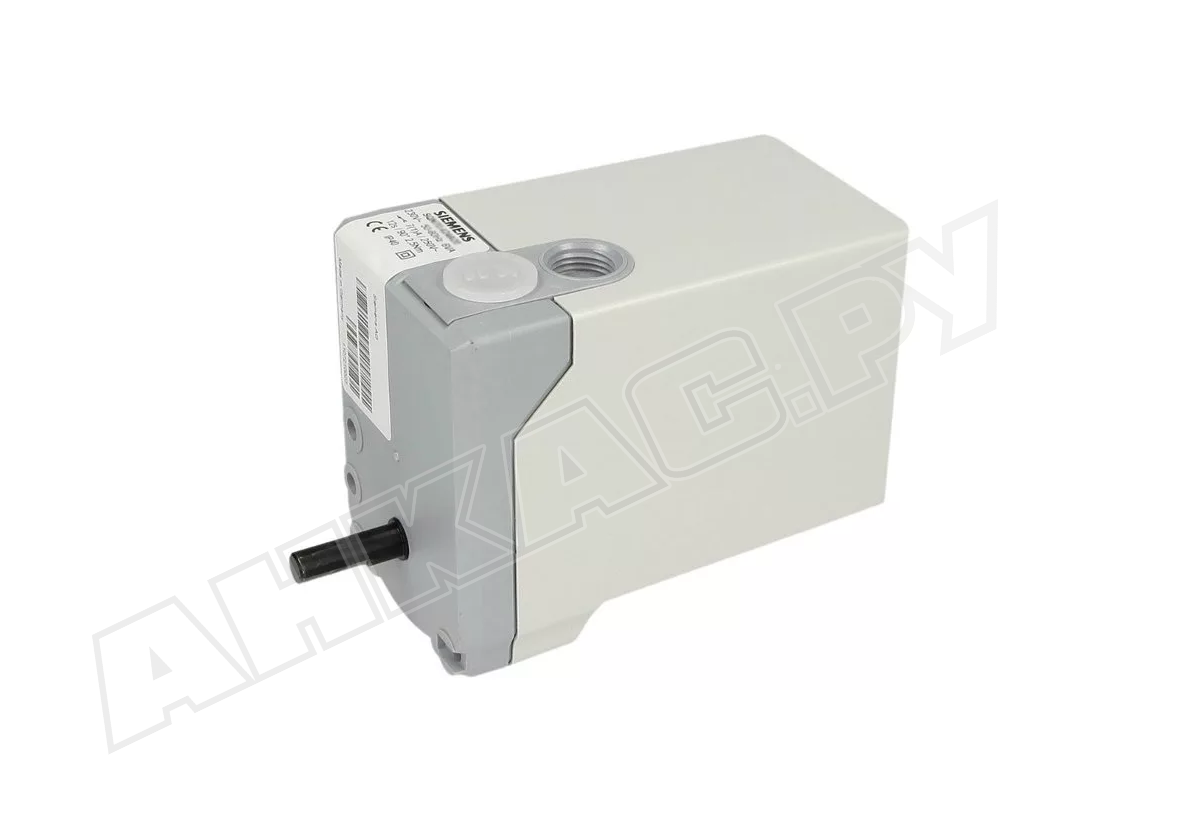

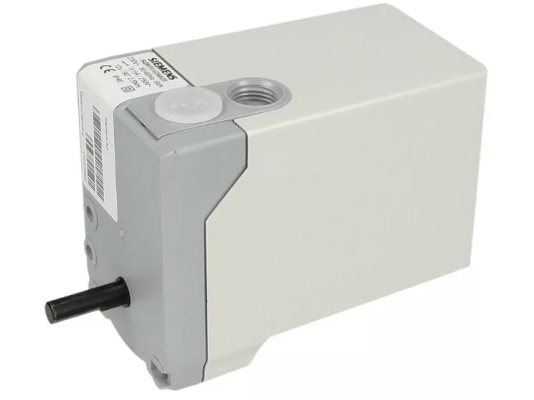

Сервопривод Siemens SQN70.603R10

Сервопривод Siemens SQN70.603R10 под управлением контроллера горелки приводит в действие воздушную/ газовую заслонку. Применяется в составе среднемощных и маломощных горелок для подготовки топливной смеси пред сгоранием.

Особенности:

• питание от сети 115 В, допустимое отклонение -15%, +10%;
• реверсивный привод, момент вращения 2,5 Нм;
• время открытия на 90° – 30 сек;
• работа под управлением автоматики котла, регулятора;
• по два концевых и доп. выключателя, некоторые с точной настройкой;
• регулировка шага в диапазоне 0…130°;
• интегрированная электронная схема;
• подключение на резьбовые клеммы;
• уровень электрозащиты – IP 40;
• рабочие температуры: -20…+60 градусов;
• сквозное отверстие диаметром 5,3 мм;
• вращения вала против часовой стрелки;
• внутренняя индикация положения.

Siemens SQN70.603R10 собран в компактном ударопрочном и термостойком корпусе из пластика. Материал приводного вала – сталь. Основными конструктивными элементами являются: реверсивный синхронный двигатель с редуктором, вал, реле, переключатели. Зубчатая передача не требует обслуживания (использована смазка пролонгированного действия). Предусмотрена возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт. Зацепление происходит автоматически.

Некоторые кулачки имеют тонкую настройку, их можно регулировать при помощи обычной отвёртки. Другие кулачки могут настраиваться вручную или с помощью предлагаемого в комплекте гаечного ключа и другого аналогичного инструмента.
