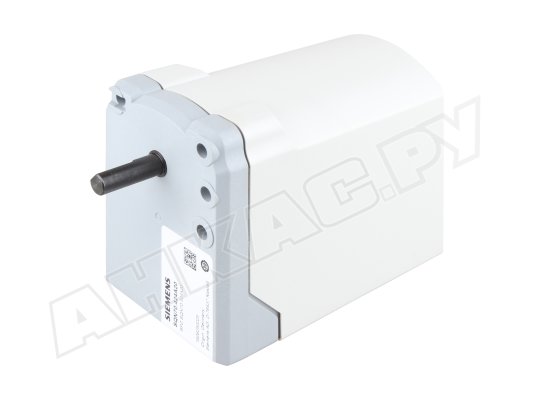

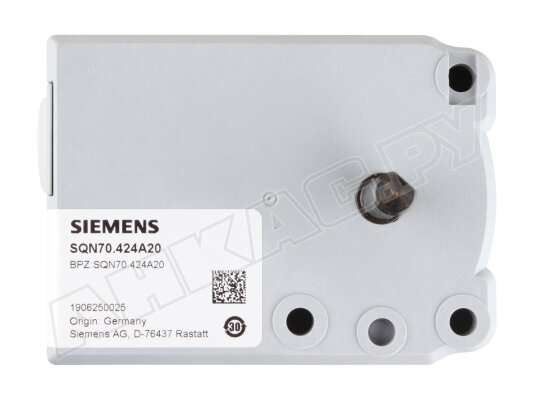

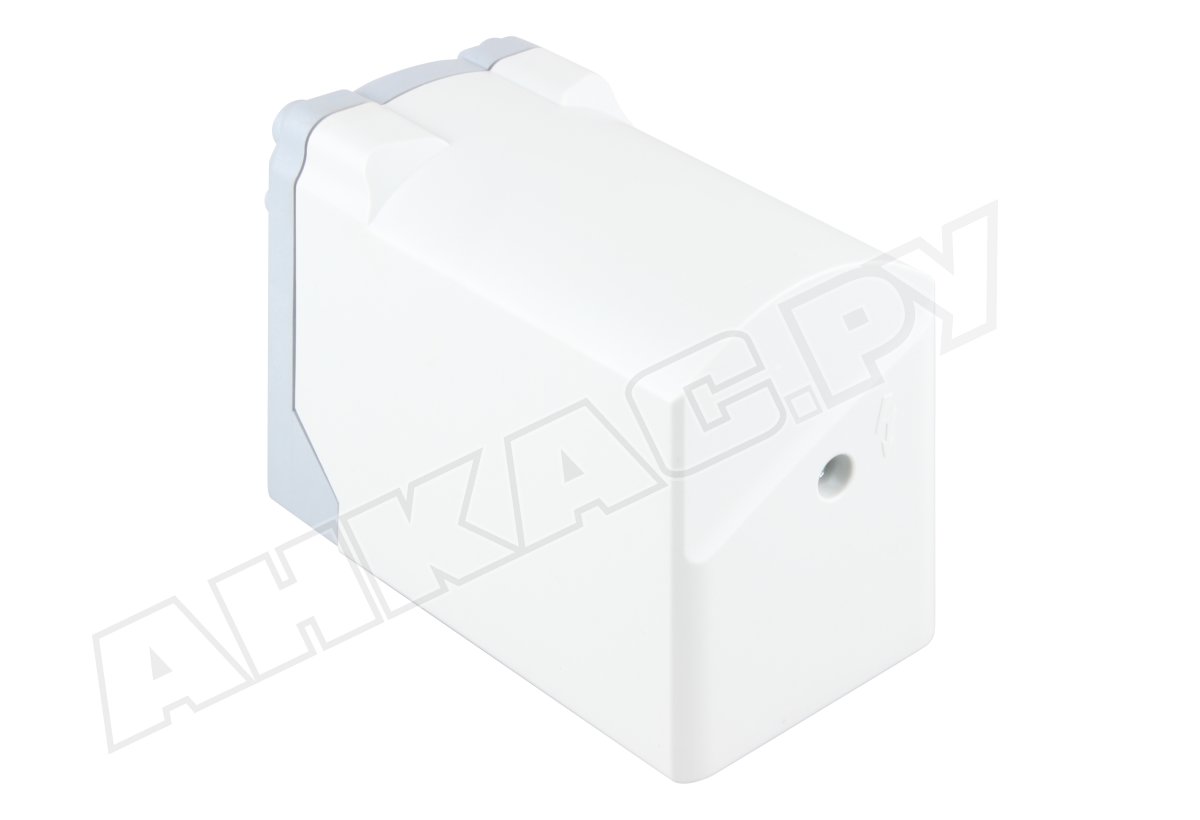

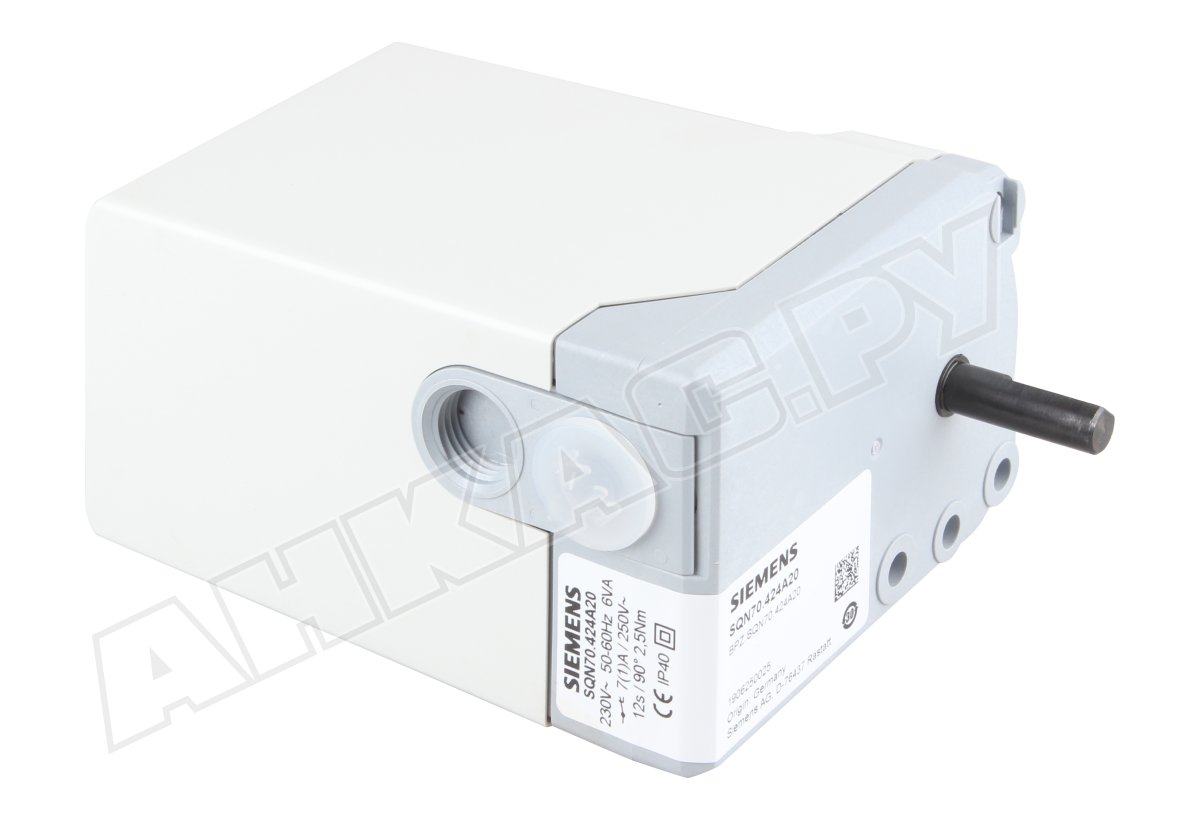

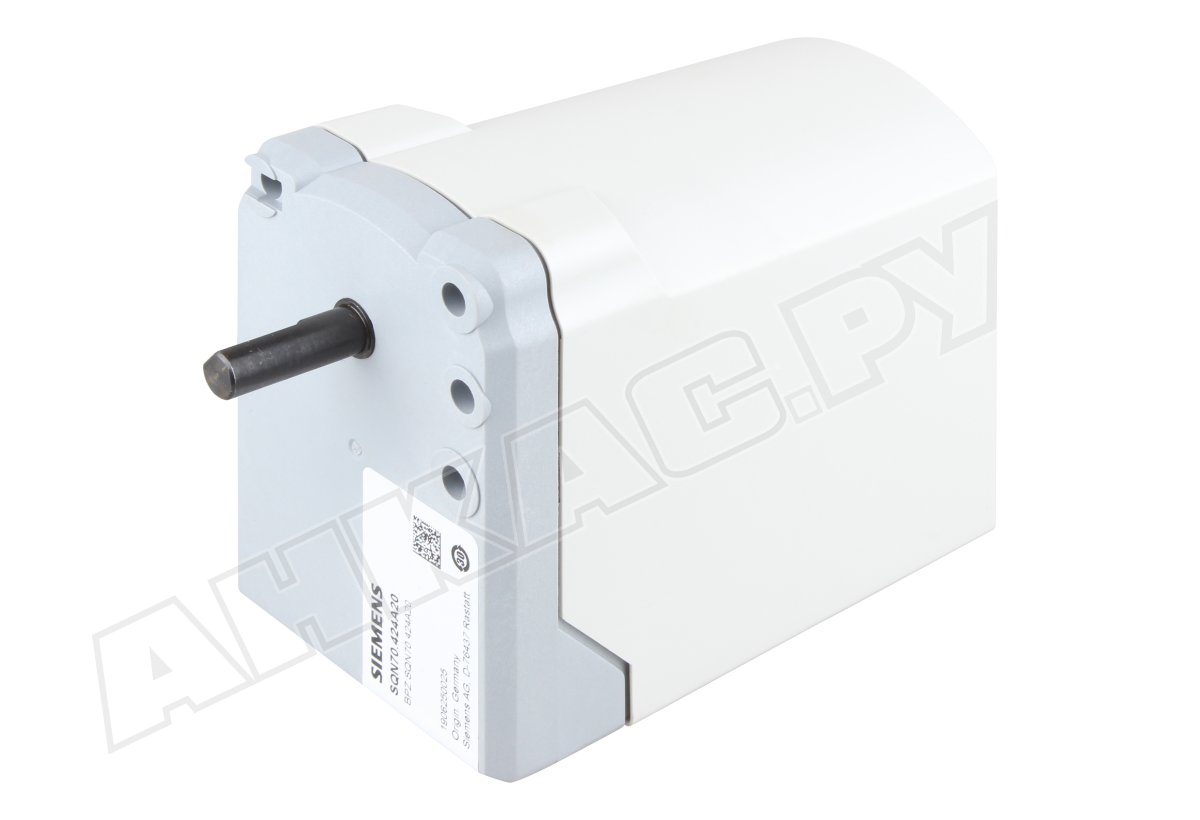

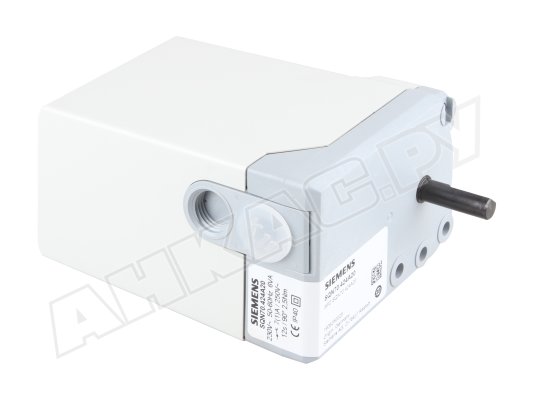

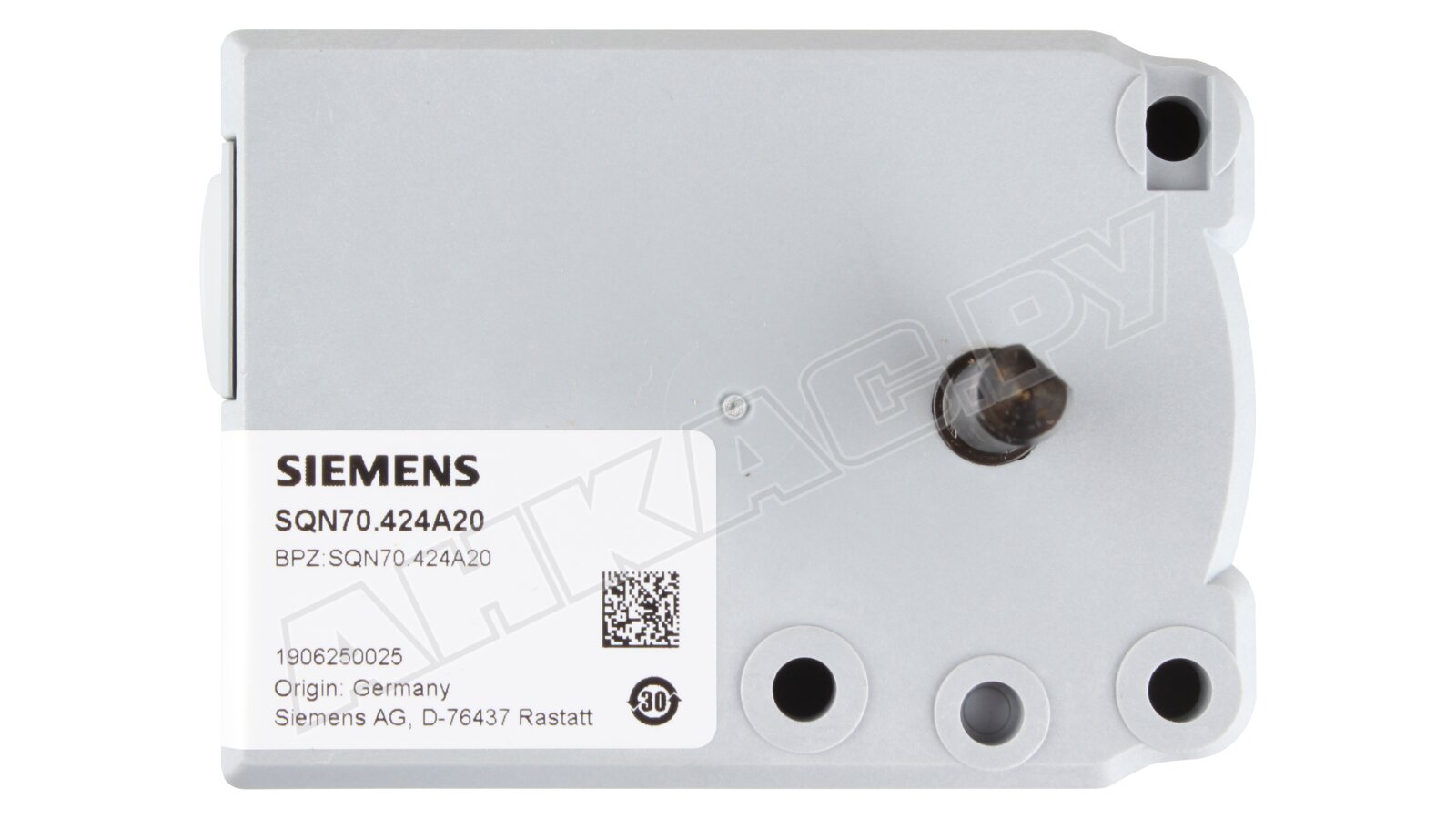

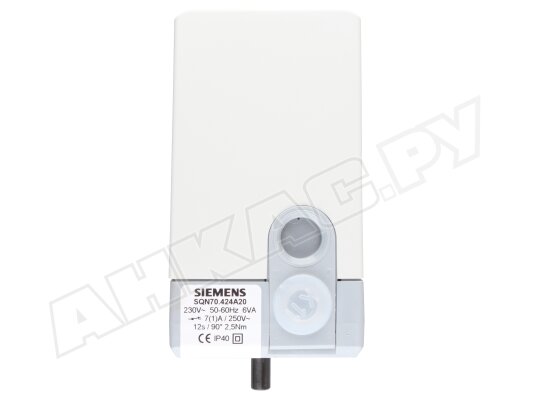

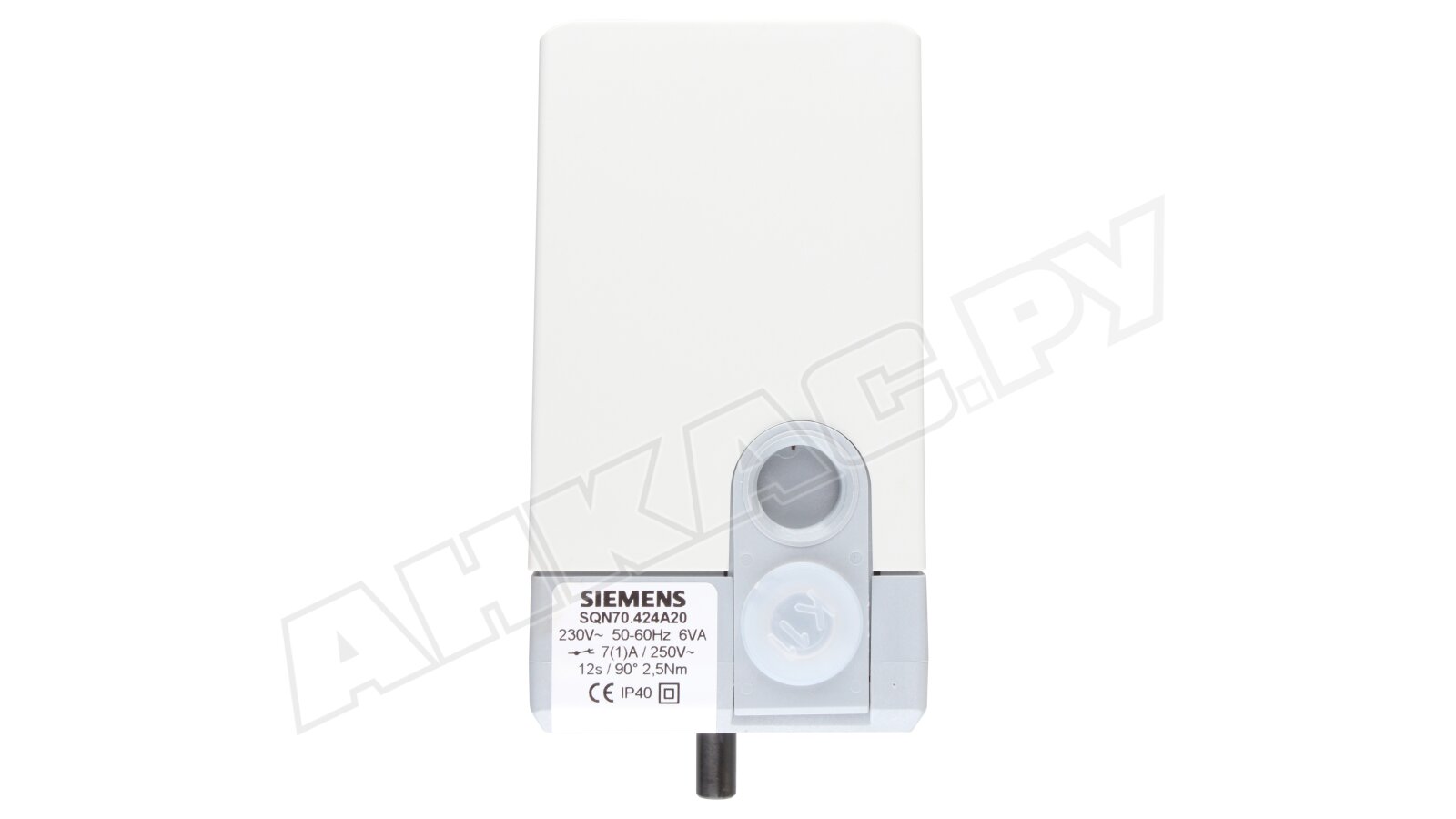

Сервопривод Siemens SQN70.424A20

Сервопривод Siemens SQN70.424A20 автоматически перемещает заслонку, регулируя пропорцию топлива и воздуха в составе топливовоздушной смеси. Используется для оснащения средне-, маломощных горелок, сжигающих газ или жидкое топливо. Открывает, передвигает на заданный угол или закрывает задвижку под управлением автоматики или регулятора. Предусмотрена возможность установки потенциометра.

Особенности:

• питание от сети 220 В, допустимое отклонение -15%, +10%;
• время открытия на 90° – 12 сек;
• реверсивный синхронный двигатель с вращающим моментом 2,5 Нм;
• диапазон регулировки угла открытия 0…130°;
• по 2 конечных и вспомогательных легко настраиваемых переключателя;
• редуктор с постоянной смазкой, не требующий обслуживания;
• встроенный электронный модуль;
• резьбовые клеммы для электроподключения;
• выбивное отверстие в корпусе для свободного ввода кабеля;
• место для монтажа потенциометра;
• вращения вала против часовой стрелки;
• индикатор положения вала.

Устройство

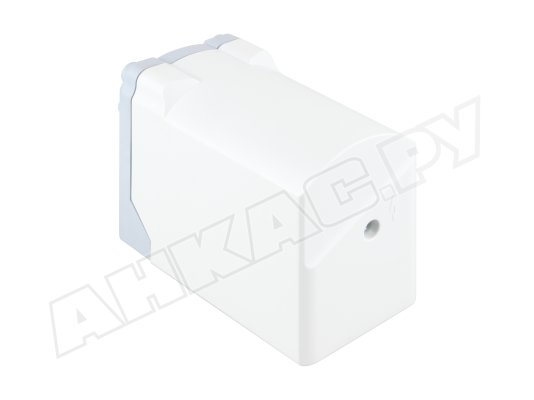

Конструкция характеризуется компактными габаритами, стойкостью к высоким температурам, механическим воздействиям. При изготовлении корпуса использован невозгораемый пластик, вал выполнен из износостойкой стали. Основные узлы и детали: реверсивный синхронный двигатель с зубчатой передачей, вал, реле, переключатели. Зубчатая передача отсоединяется вручную, с повторным автоматическим зацеплением. Уровень электрозащиты корпуса – IP 40. Рабочие температуры: -20…+60 градусов.
