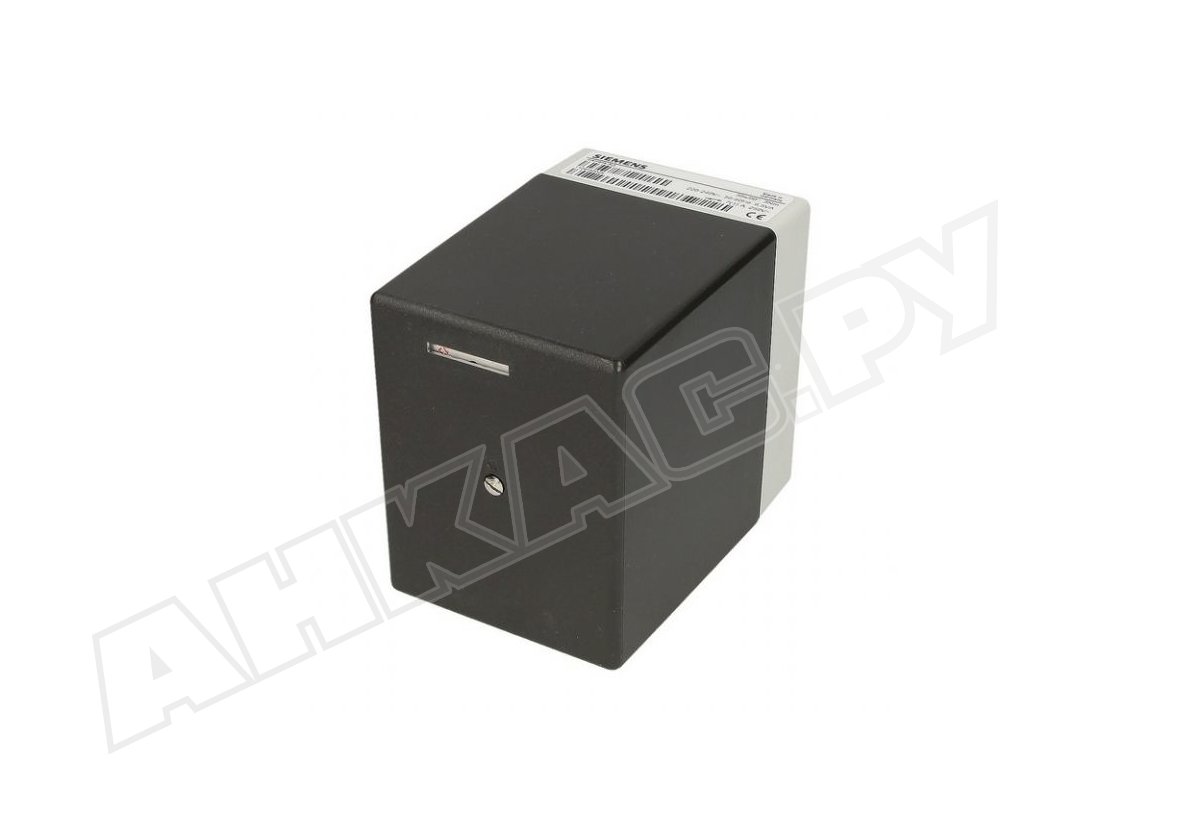

Сервопривод Siemens SQN31.111A2700

Сервопривод Siemens SQN31.111A2700 приводит в движение воздушную заслонку при получении команды от управляющего устройства. Входит в систему автоматического регулирования состава газо-, топливовоздушной смеси при эксплуатации маломощных и среднемощных горелок. Это базовая модель со стандартным корпусом. Перевод заслонки в положение 90° осуществляется в течение 4,5 сек.

Особенности

• Функцию управления сервоприводом выполняет автомат горения (LOA/ LMO/ LMG/ LFL), задающий объемы топлива (или газа) и воздуха для формирования сжигаемой смеси. Привод также работает в паре с P-PI или PID-регуляторами.
• Двигатель 220В защищен прочным полимерным корпусом, невосприимчивым к ударам и температурным перепадам. Уровень защиты от пыли/ влаги соответствует нормативу IP40. Допустимый диапазон рабочих температур: -20...+60 градусов.
• Базовая версия скомпонована в небольшом корпусе, неадаптированном для установки потенциометра. Небольшая модернизация при покупке специального комплекта AGA32 позволяет решить вопрос установки внешней индикации.
• В корпусе выполнены отверстия для электропроводки. Подключение осуществляется на винтовые клеммы.
• Синхронный двигатель имеет защиту от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 1 Нм. Вал вручную можно отсоединить от редуктора и двигателя, нажав на штифт. Обратная фиксация выполняется автоматически.
• Зубчатая передача обработана смазкой постоянного действия, не требуется доп. обслуживание.
• Siemens SQN31 оснащен легко регулируемыми концевыми и вспомогательными переключателями. Шкалы позволяют точно настроить точки переключения. Дополнительная шкала на конце распределительного вала используется для внутренней индикации положения.

Достоинства:

• точное управление положением заслонки;
• быстрое открытие (на 90° за 4,5 сек.);
• внутренняя индикация положения;
• защита двигателя от блокировки;
• возможность опционального переоборудования;
• простота установки и настройки;
• низкая потребляемая мощность;
• защита от пыли, класс IP 40;
• нетребовательность в техобслуживании.

Сервопривод Siemens SQN31.111A2700  испытан в заводских условиях, сертифицирован.
