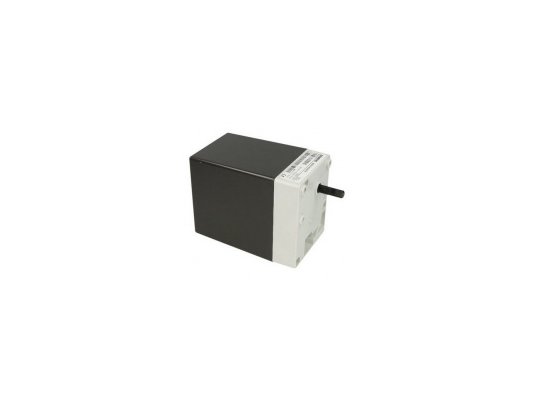

Сервопривод Siemens SQN30.431A2700

Сервопривод Siemens SQN30.431A2700 в базовом исполнении (без места для потенциометра) встраивается в системы автоматического регулирования состава топливовоздушной смеси. Функция устройства – перемещение заслонки в положение, задаваемое управляющим устройством. Время открытия на 90º занимает 30 секунд. Местом применения являются средне-, маломощные горелки, сжигающие газ или жидкое топливо.

Особенности

• Корпус небольших габаритов высотой 110 мм не предназначен для размещения потенциометра, отражающего положение приводного вала. Комплект переоборудования AGA32 (опция) позволяет модернизировать конструкцию и подключить потенциометр.
• Сервопривод оснащен синхронным 220-вольтовым двигателем с защитой от блокировки. Стальной вал вращается против часовой стрелке. Вращающий момент – 3 Нм. Вал можно открепить от зубчатой передачи и двигателя, нажав на штифт. Последующее подцепление осуществляется автоматически.
• Сервопривод меняет положение воздушной заслонки под управлением автоматики горелки LОА/LМО/LМG/LFL, которая рассчитывает точное количество воздуха и топлива для получения оптимального состава сжигаемой смеси. Привод также совместим с P-PI или PID-регуляторами.
• Рабочий узел защищен от ударов, грязи и температурных воздействий прочным полимерным корпусом, соответствующим стандарту электрозащиты IP 40.
• Siemens SQN30 снабжен выключателями (конечный, вспомогательный), внутренней индикацией положения, реле. Предусмотрена простая настройка переключателей.
• Рабочий механизм обработан смазкой постоянного действия, что освобождает от необходимости регулярного обслуживания.
• Электроподключение осуществляется через винтовые клеммы. В корпусе поделано два отверстия для свободного ввода кабелей.

Достоинства:

• точное позиционирование заслонки;
• компактное исполнение;
• внутренняя индикация положения;
• защита двигателя от блокировки;
• возможность переоборудования для установки потенциометра;
• простая и точная настройка переключателей;
• смазка пролонгированного действия;
• защита от пыли, класс IP 40.

Условия эксплуатации

Сервопривод Siemens SQN30.431A2700 бесперебойно работает при внешних температурах -20...+60 градусов и влажности < 95%.
