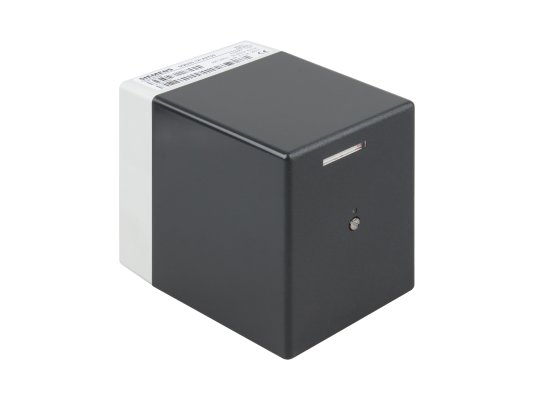

Сервопривод Siemens SQN30.121A1700

Сервопривод Siemens SQN30.121A1700 приводит в действие воздушную заслонку, регулируя поток подаваемого воздуха при формировании сжигаемой смеси. Служит для комплектации средне- и маломощных горелок, работающих на газе или жидком топливе. Открытие заслонки на 90° осуществляется в течение 4,5 сек. Это базовая версия в компактном корпусе, без места для потенциометра.

Устройство

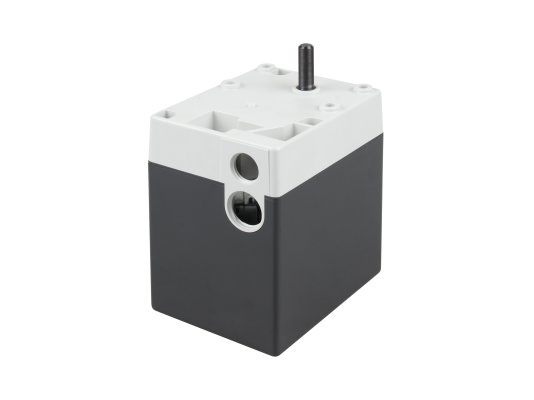

• Компактный корпус произведен из жаропрочного, ударостойкого пластика. Защищает от внешних воздействий и пыли (IP 40). Приводной вал выполнен из стали, вращается против часовой стрелки. Электроподключение осуществляется посредством винтовых клемм.
• Реверсивный синхронный электродвигатель работает от сети 110В, защищен от блокировки.
• Зубчатая передача обработана смазкой пролонгированного действия. Вал может вручную отсоединяться от редуктора и двигателя с последующим автоматическим зацеплением.
• Концевые и вспомогательные выключатели легко настраиваются. Конструкцией предусмотрен внутренний индикатор положения. Габариты корпуса не рассчитаны на установку потенциометра. Его можно подключить после небольшого переоборудования, при помощи комплекта AGA32.

Достоинства:

• точное, безошибочное регулирование;
• возможность переоборудования;
• быстрое открытие заслонки;
• незначительное потребление электроэнергии;
• термостойкий, ударопрочный корпус;
• защита внутренних компонентов класса IP40;
• внутренний индикатор;
• нетребовательность в обслуживании.

Управление сервоприводом

Сервопривод SQN30 перемещает заслонку на заданный угол под управлением топочного автомата, задающего необходимую пропорцию воздуха и газа/жидкого топлива. Также привод работает совместно с P-PI или PID-регуляторами.
