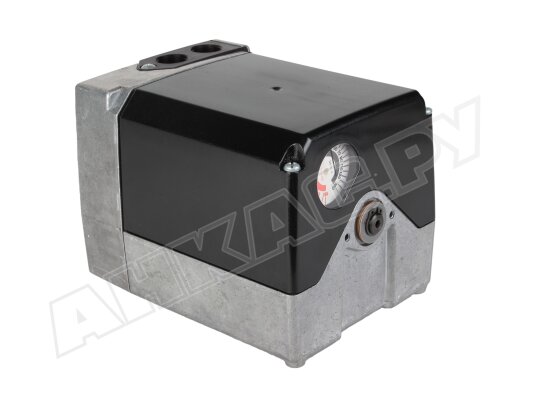

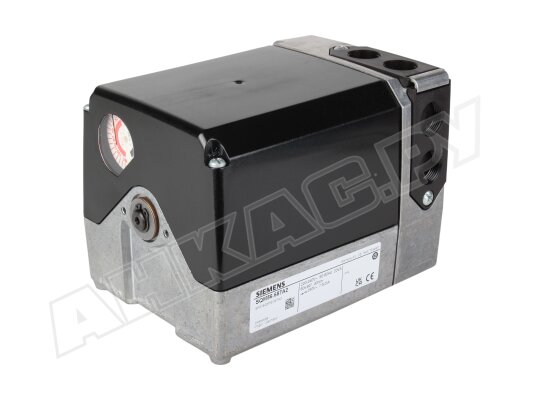

Сервопривод Siemens SQM56.687A2

Сервопривод Siemens SQM56.687A2 изменяет положение воздушных или газовых заслонок при работе промышленных горелок с учетом нагрузки. Участвует в паре с регулятором и/или топочным автоматом в управлении расходом воздуха или газа для получения оптимального соотношения компонентов топливовоздушной смеси и её эффективного сжигания.

Особенности и основные параметры:

• питание от сети 220В, -15%, +10%;
• длительность открытия заслонки на 90°/ 130° – 60/ 87 сек.;
• крутящий и удерживающий момент – 40 Нм;
• диапазон шкалы 0…160°;

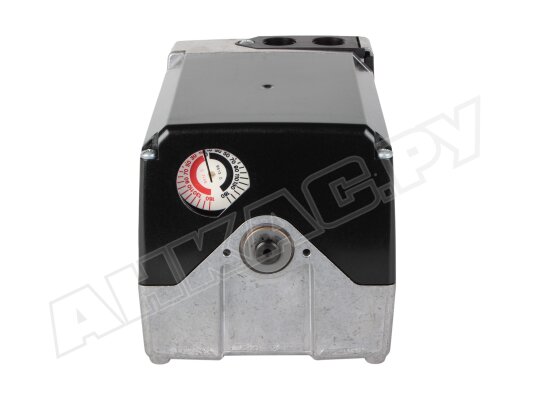

• внутренняя и внешняя индикация положения;

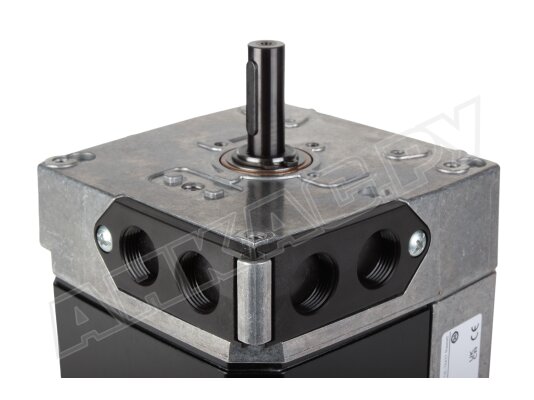

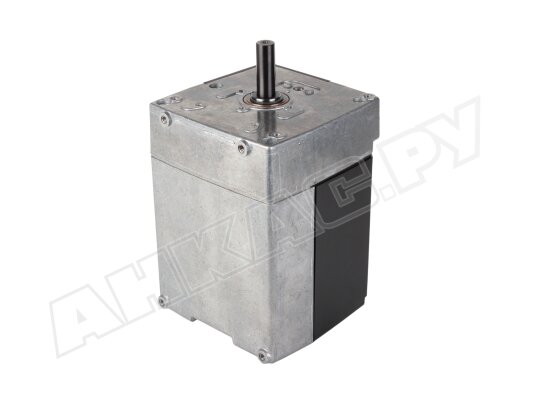

• односторонний вал с призматической шпонкой  14 мм, согласно DIN 6885;
• работа от синхронного реверсивного двигателя с защитой от блокировки;
• отсоединение вала от редуктора нажатием на шпильку с автоматическим зацеплением;
• малый зазор зубчатого зацепления привода распредвала;

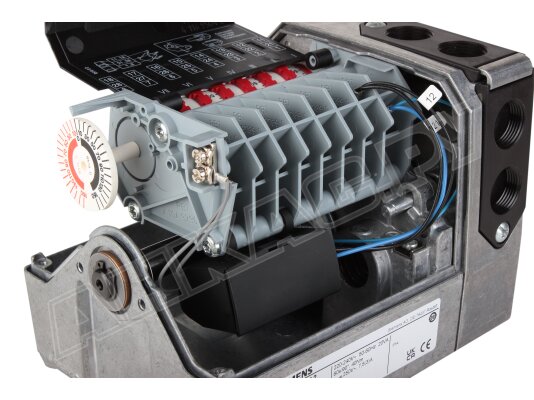

• 8 легкорегулируемых вручную переключателей (концевых и вспомогательных);

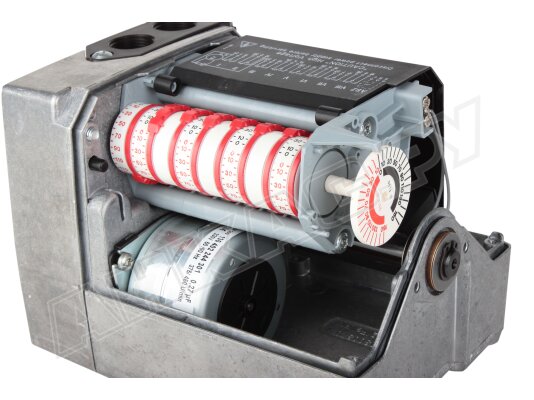

• задание уставок вращением кулачковых шайб по шкале настройки, размещенной рядом с кулачками;
• самосмазывающийся рабочий узел (зубчатые колеса и подшипники);
• переходник для изменения высоты монтажа (доп. заказ);
• вращение вала в левую сторону (против часовой стрелки), возможность переключения;
• надежное исполнение – литой под давлением алюминиевый корпус с термостойкой, ударопрочной пластмассовой обшивкой;
• класс пылевлагозащиты IP 54 при выполнении требований к уплотнениям и монтажу;
• возможность установки в любом положении;
• крупные отверстия в корпусе для свободного ввода кабелей;
• заявленный производителем ресурс – 250 тыс. циклов (примерно 10 лет);
• условия размещения: при внешних температурах -20…+60 °C, влажности <95%, исключить прямое попадание солнечных лучей.

Сервопривод Siemens SQM56.687A2 по запросу оснащается набором уплотнений, потенциометром, электронным модулем и другими принадлежностями.
