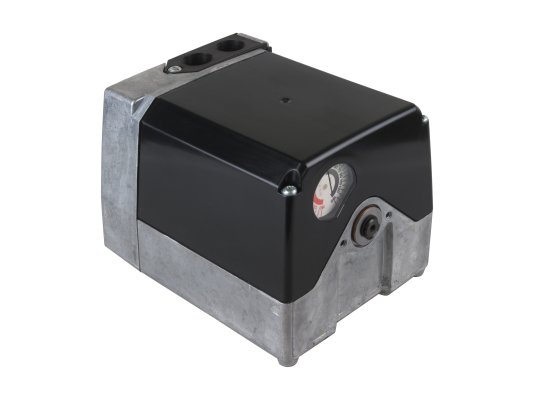

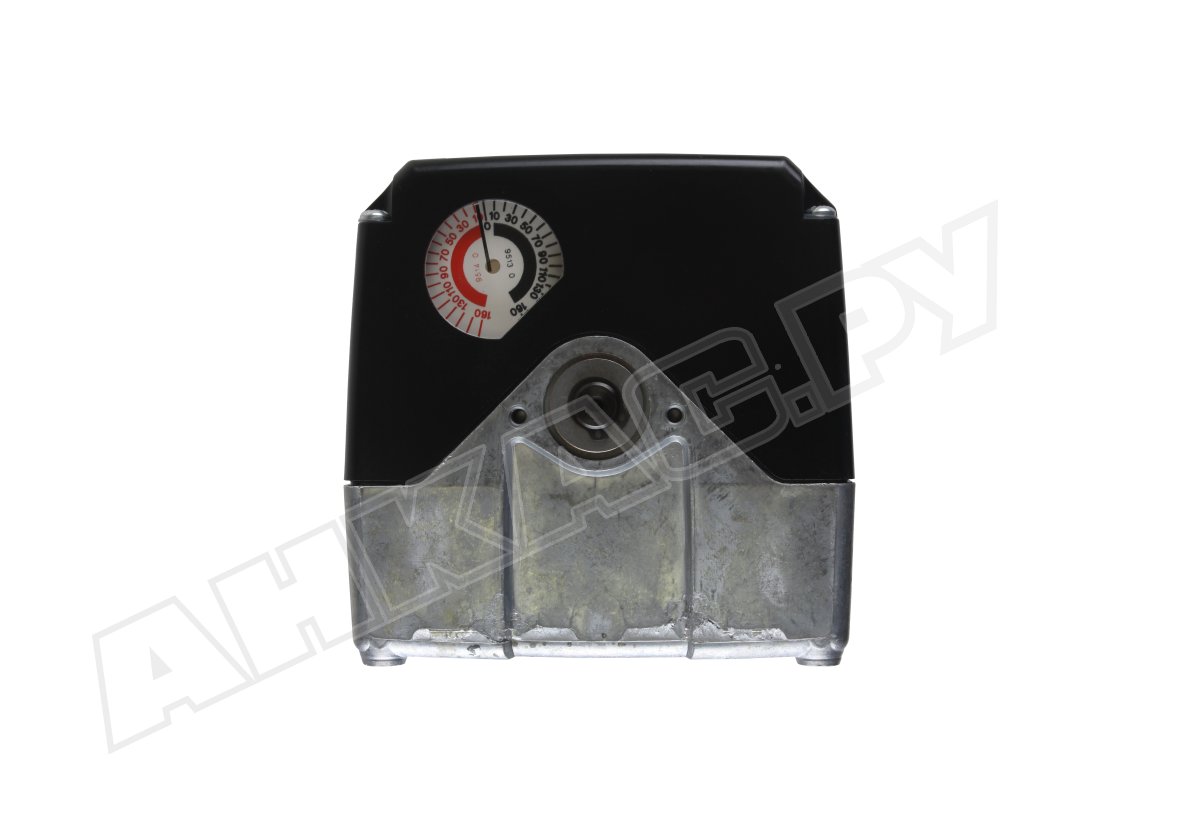

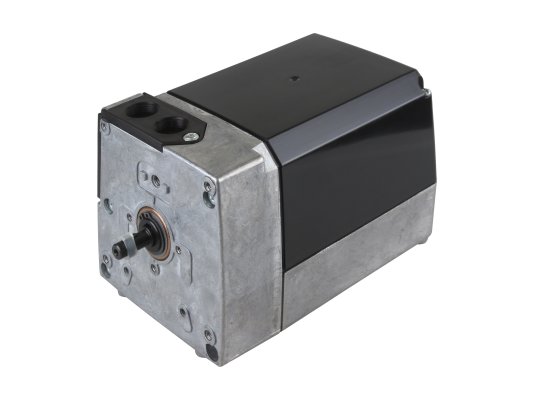

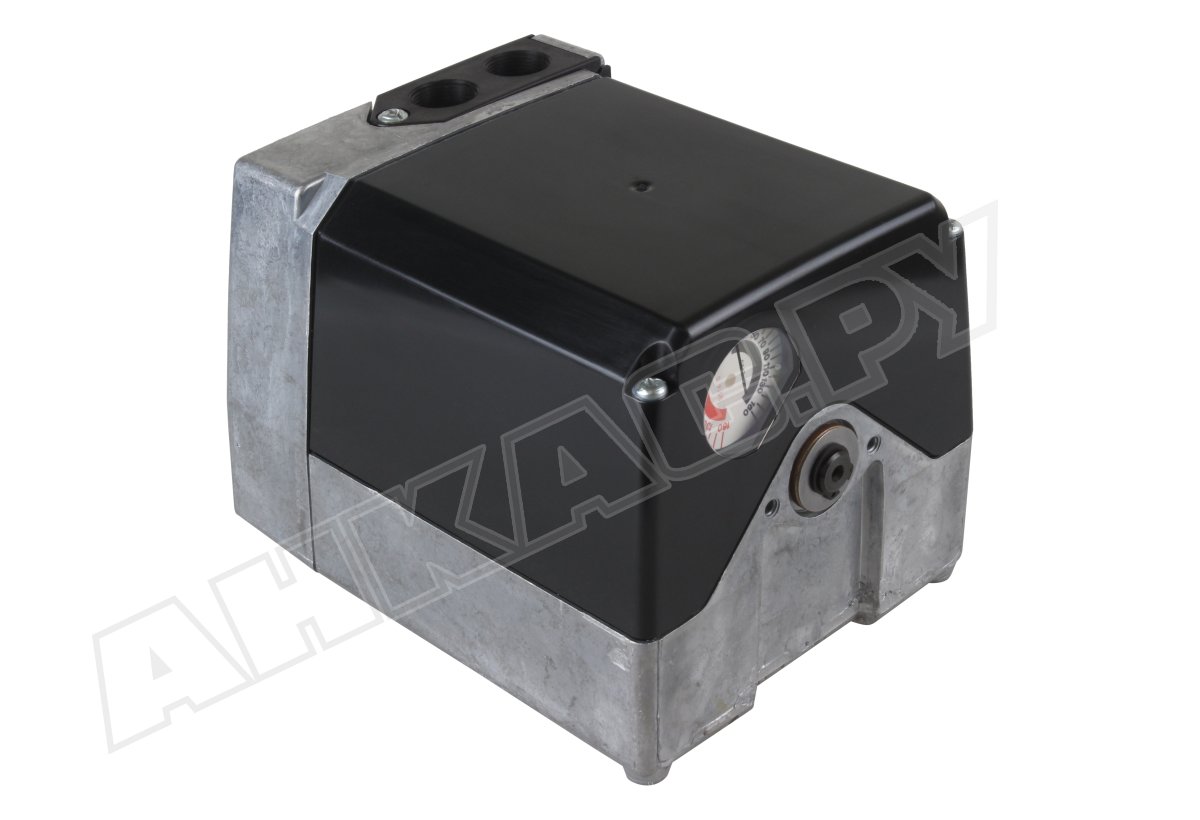

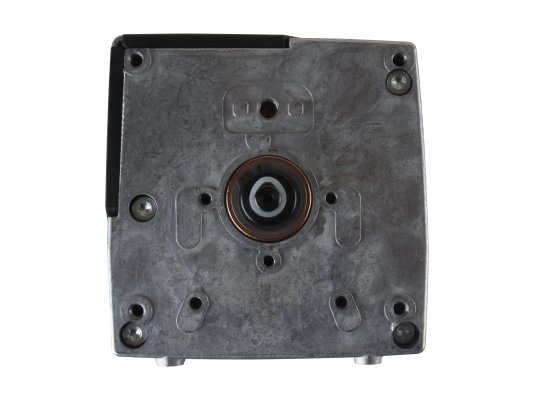

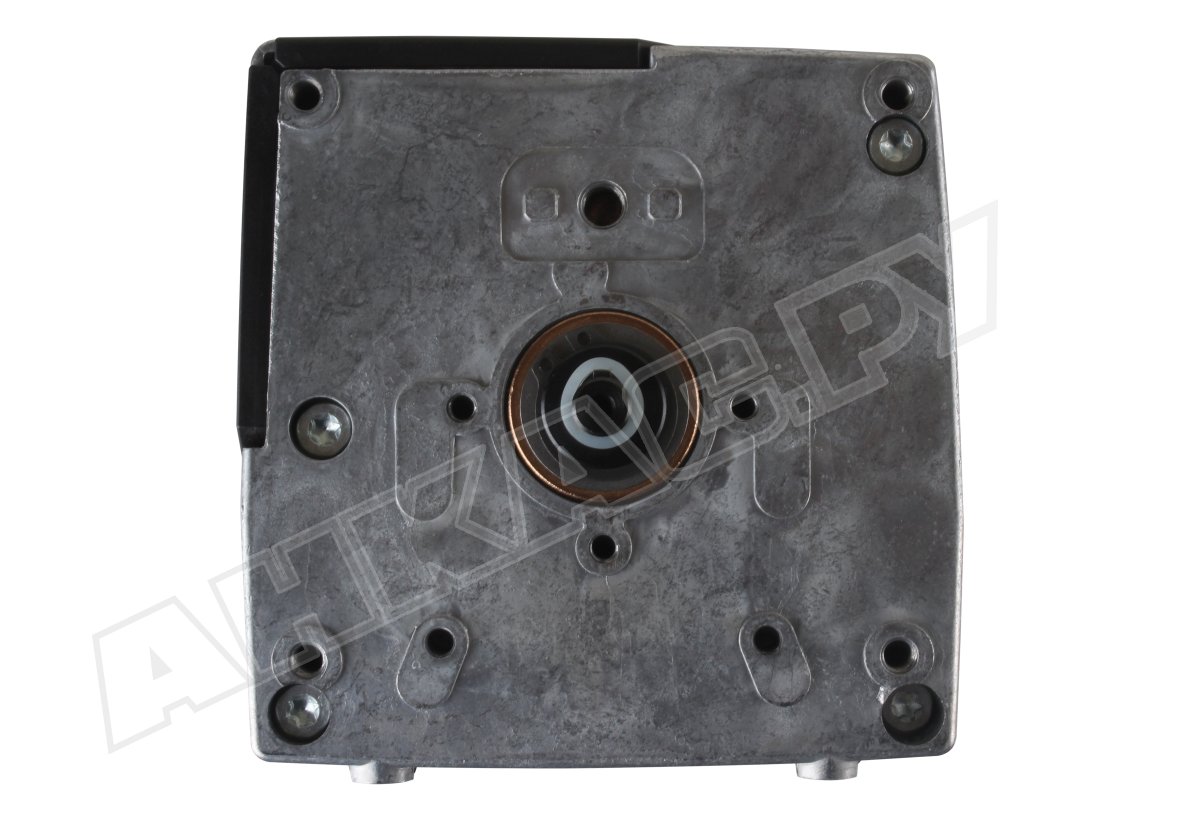

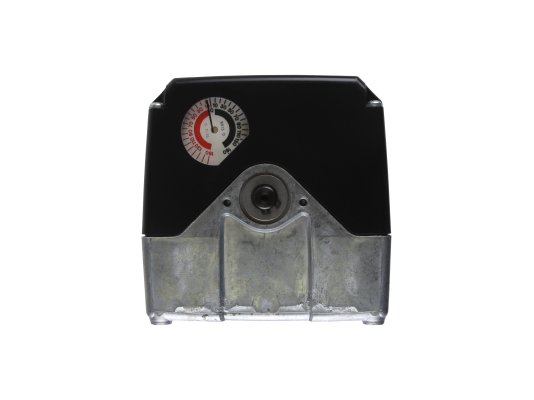

Сервопривод Siemens SQM50.680A1

Сервопривод Siemens SQM50.680A1 способен перемещать воздушные, газовые заслонки и другие подвижные детали в диапазоне 0...160° для регулирования расхода рабочей среды. Работает в сочетании с автоматикой горелки, трехпозиционным регулятором или регулятором постоянного действия. Применяется для оснащения газовых, жидкотопливных промышленных горелок средней и высокой мощности.

Основные характеристики и особенности Siemens SQM50.680A1:

• напряжение питания 110, -15%, +10%;
• диапазон угла поворота 0…160°;
• время открытия на 90º/ 130º – 68/ 98 сек.;
• крутящий и удерживающий момент – 15 Нм;
• отдельно отсоединяемые приводной и кулачковый валы;
• малый зазор зубчатой передачи;
• 8 переключателей, включая 2 концевых, 6 вспомогательных;
• простая механическая регулировка точек переключения;
• шкалы для точной установки параметров;
• внутренний и внешний (в смотровом окне) индикаторы положения;
• левое направление вращения вала (против часовой стрелки), возможность переключения;
• количество операций – 250 тыс. пусковых циклов (срок службы – 10 лет);
• температура окружающей среды -20…+60 °C, влажность <95%.

Исполнение

Сервопривод работает от синхронного реверсивного двигателя, устойчивого к блокировке, защищенного алюминиевым литым корпусом с пластиковой жаропрочной обшивкой. Уровень электрозащиты – IP 54 с учетом выполнения рекомендаций по монтажу. Рабочий узел смазан на весь срок действия, не требует доп. обслуживания. Вал вручную открепляется от редуктора нажатием на шпильку, обратное зацепление происходит автоматически. Допускается установка привода в любом положении.

При необходимости можно изменять высоту монтажа за счет использования дополнительно поставляемого адаптера. Сервопривод Siemens SQM50.680A1 не укомплектован приводным валом. Его и другие принадлежности (потенциометр, монтажный комплект, набор для уплотнения и пр.) можно заказать отдельно.
