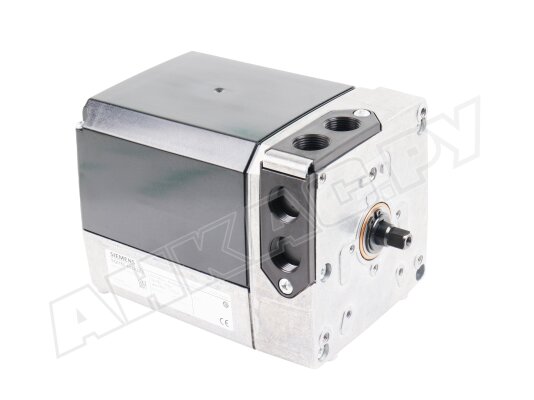

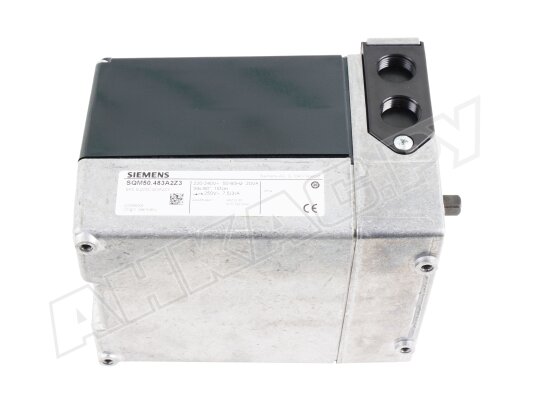

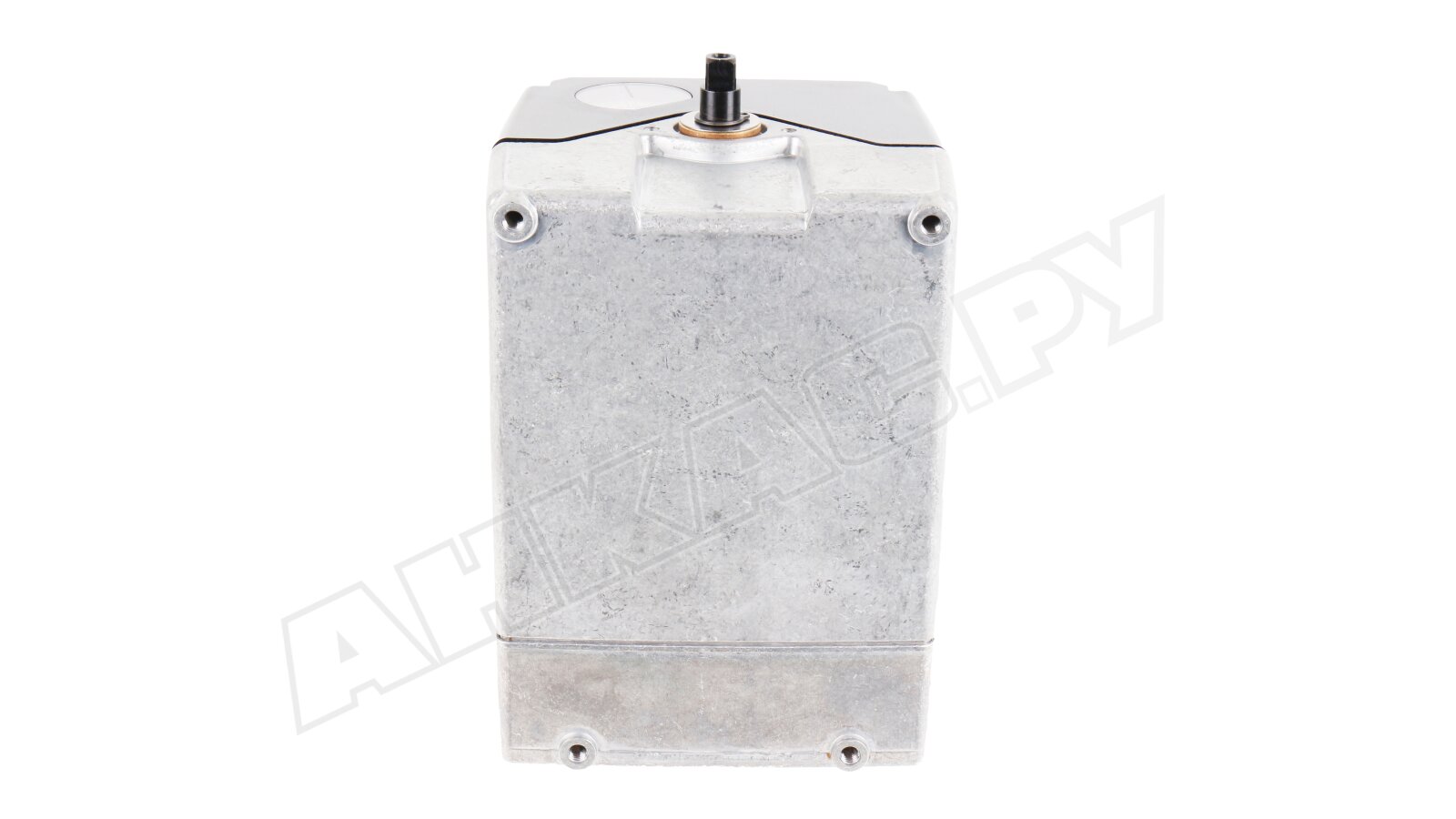

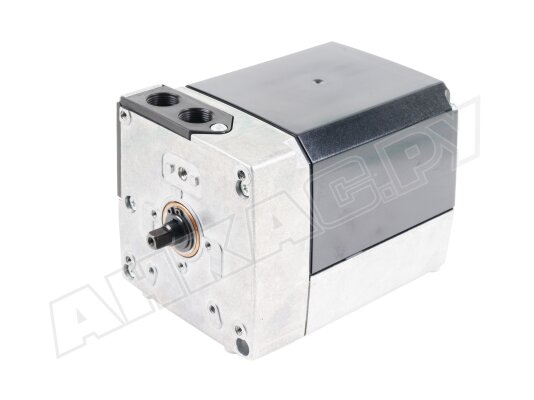

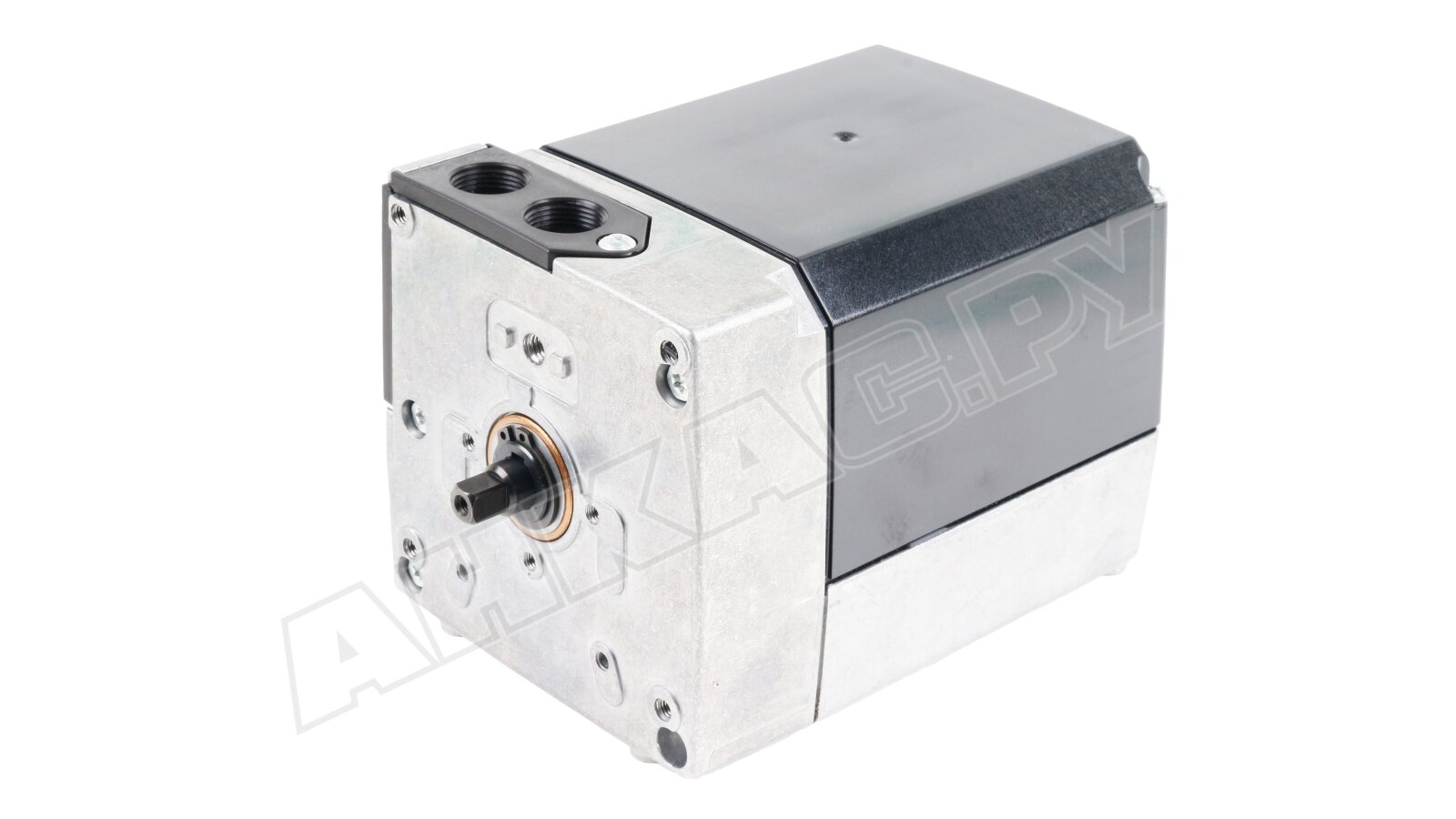

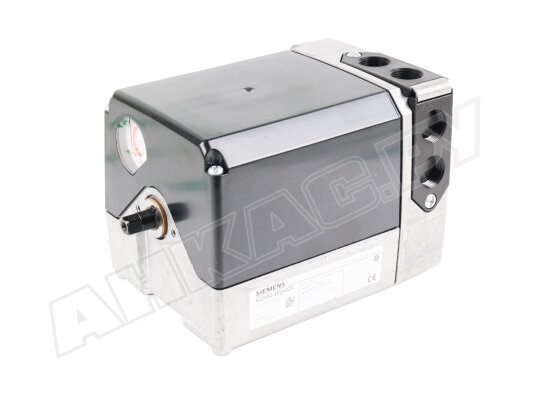

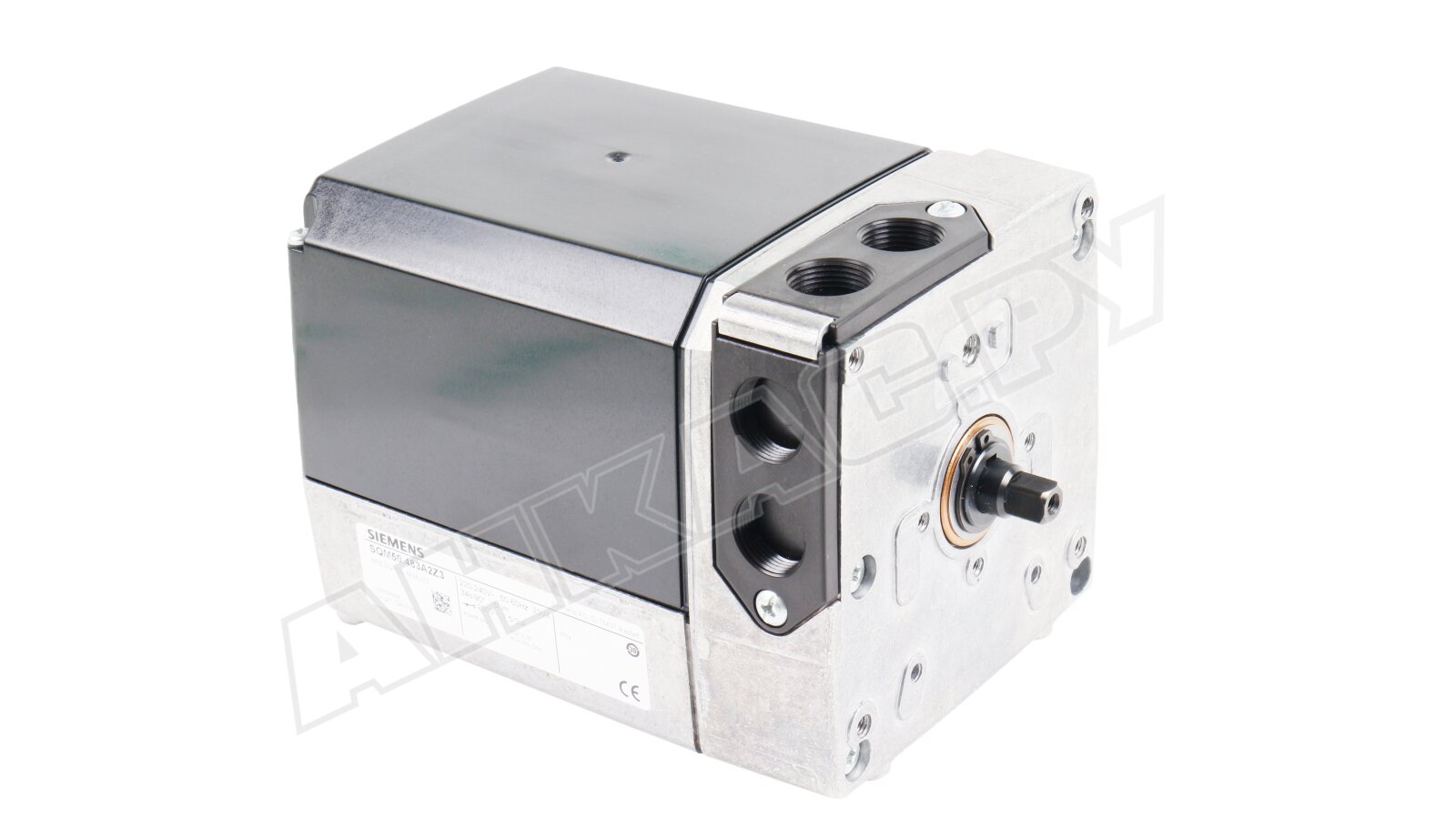

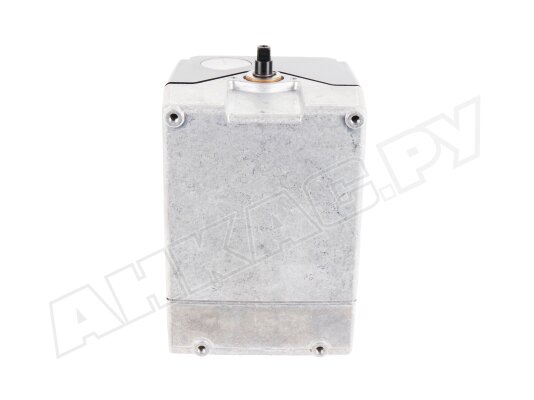

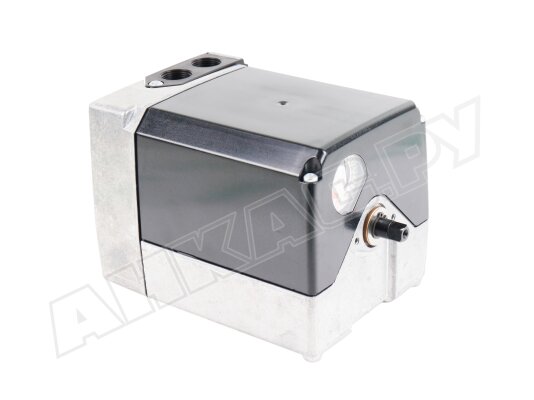

Сервопривод Siemens SQM50.483A2Z3

Сервопривод Siemens SQM50.483A2Z3 управляет воздушными заслонками и другими поворотными деталями в процессе регулирования расхода воздуха/ газа при подаче на горение. Рассчитан на промышленное применение. Привод работает совместно с автоматикой горелки и/или регулятором. Версия с установленным на заводе электронным модулем и потенциометром.

Особенности и параметры Siemens SQM50.483A2Z3:

• напряжение питания 220В, -15%, +10%;
• время перемещения заслонки на 90º /130º – 30 /43 сек.;
• максимальный крутящий и удерживающий момент – 15 Нм;
• синхронный реверсивный двигатель, защищенный от блокировки;
• комплектация приводным валом 12 мм с двумя рабочими концами;
• отдельное отсоединение приводного и кулачкового вала;
• нажимная шпилька для ручного открепления вала от редуктора;
• левое вращение вала (заводское исполнение), доступно переключение направления;

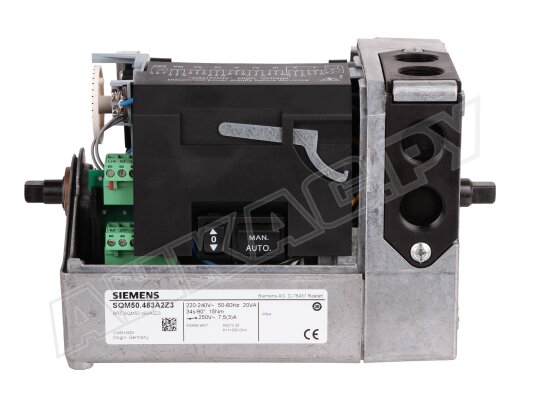

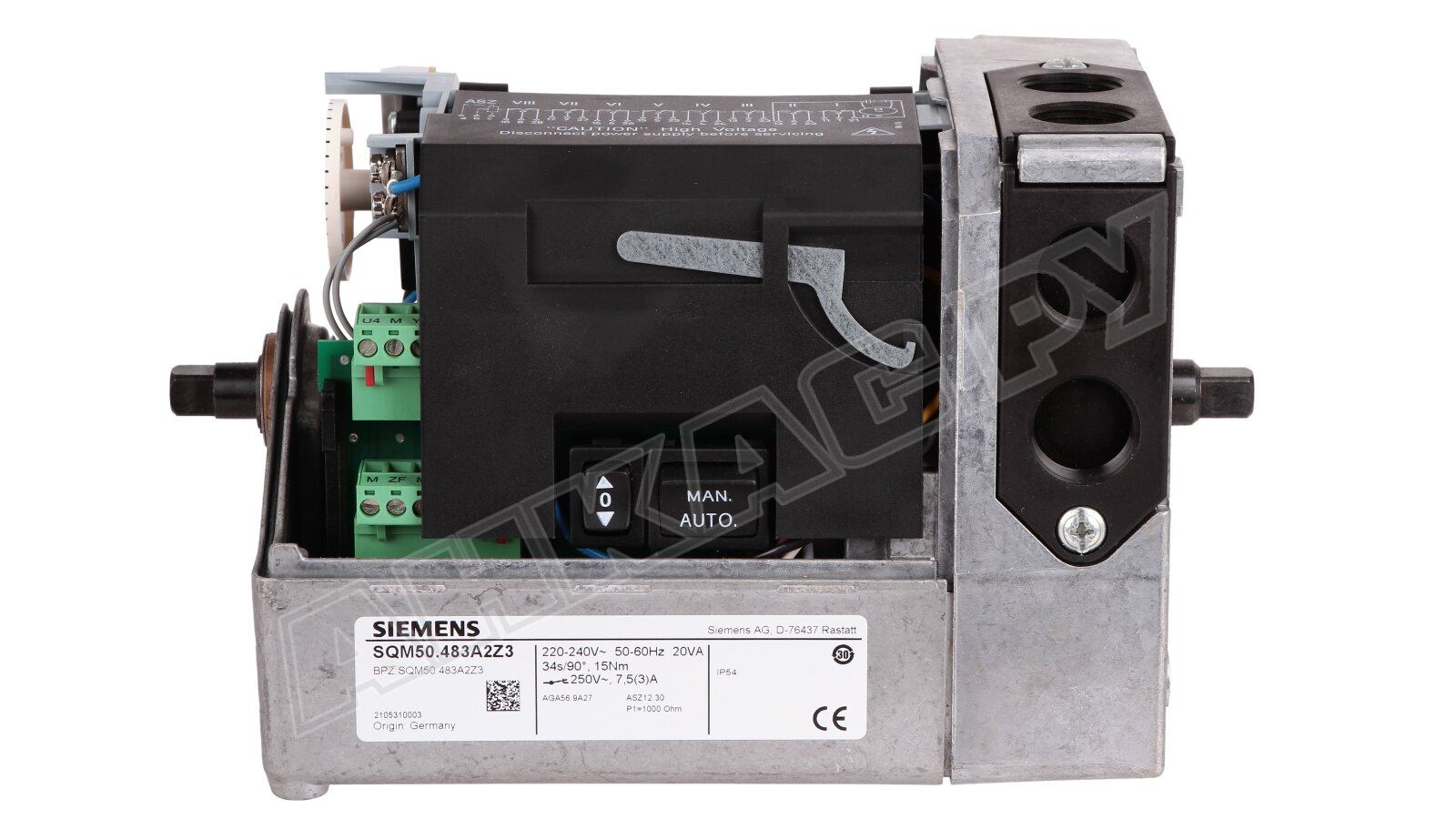

• электронный модуль для управления приводом;
• потенциометр обратной связи для подачи данных о текущей позиции;

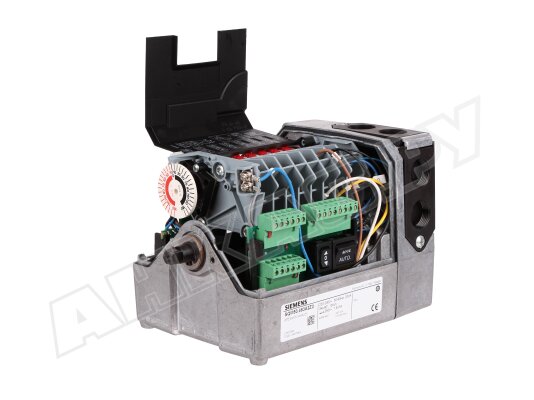

• 2 ограничивающих и 6 вспомогательных переключателей;

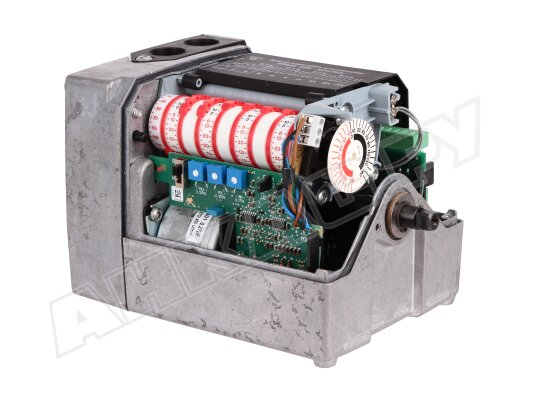

• установка параметров переключения вращением кулачковых шайб;

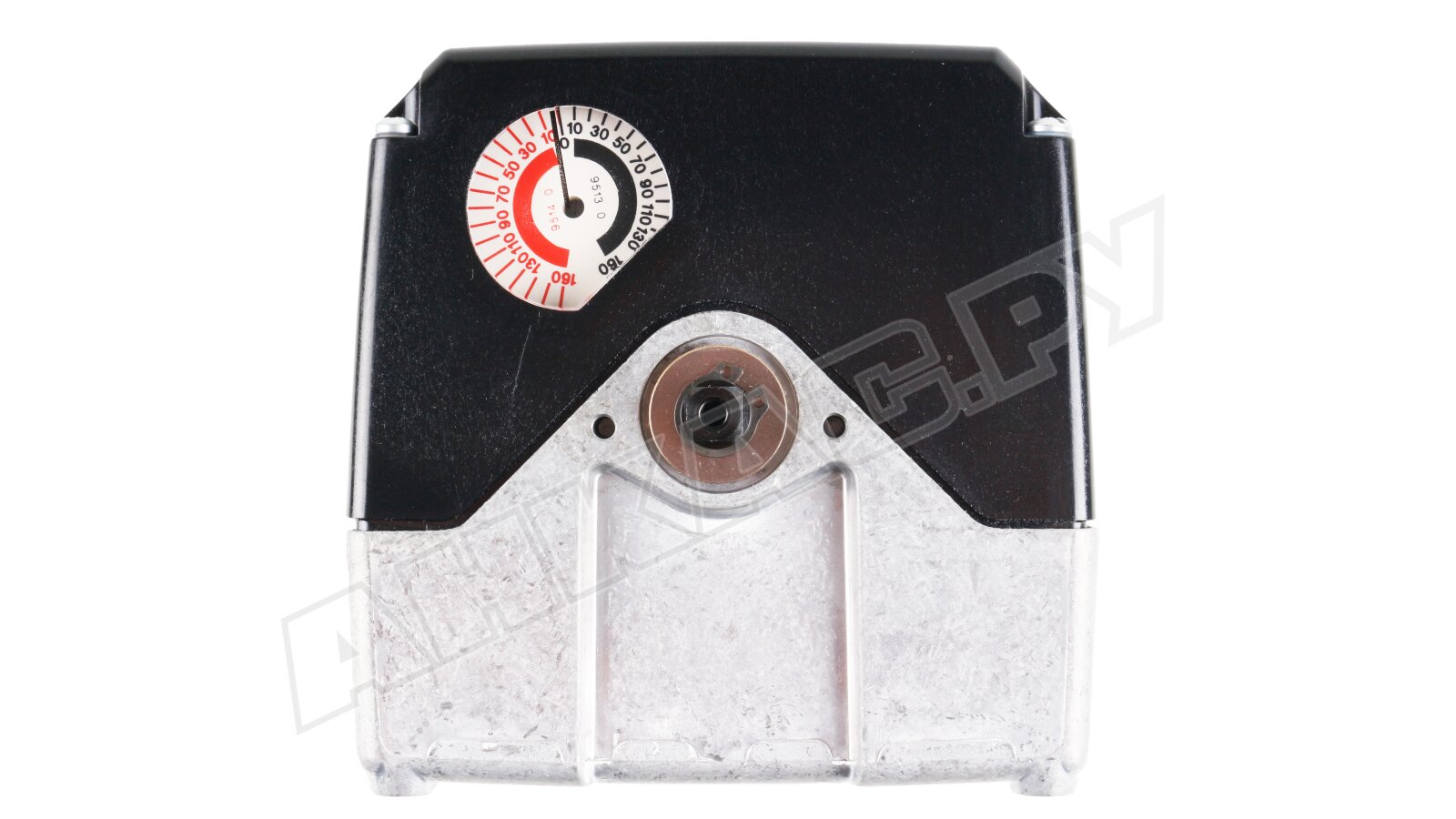

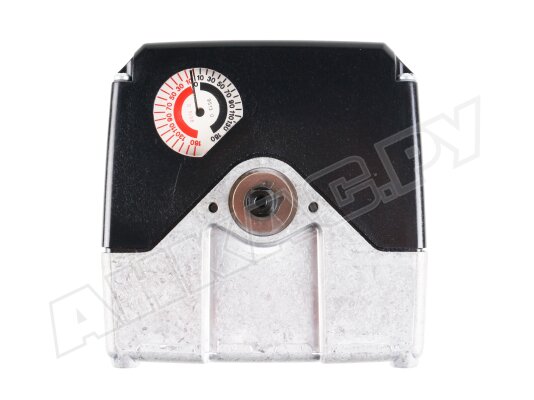

• внутренняя и внешняя индикация положения;
• срок использования – 250 тыс. полных циклов открытия-закрытия;
• операционные температуры: -20…+60 °C, влажность <95%.

Исполнение

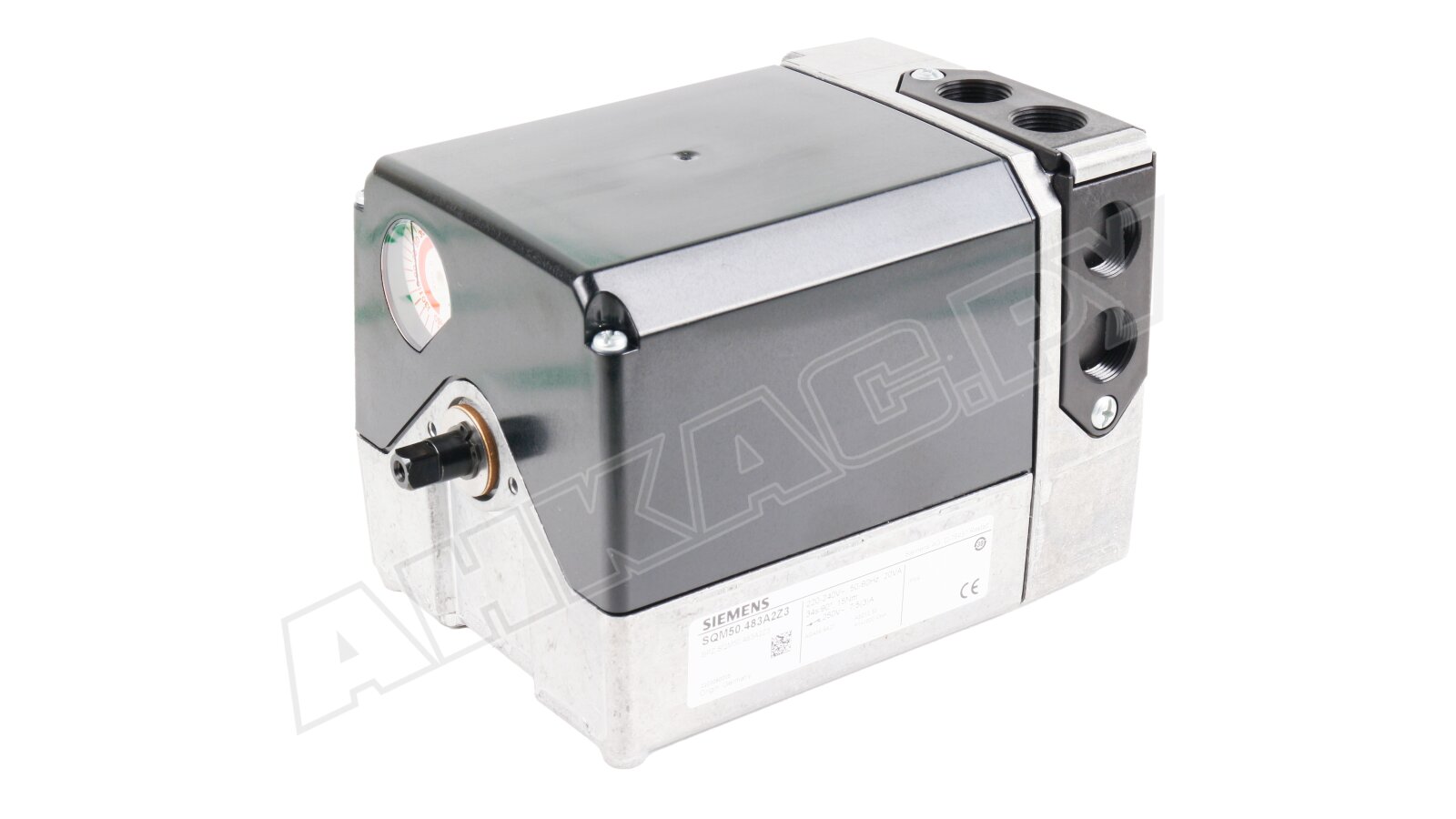

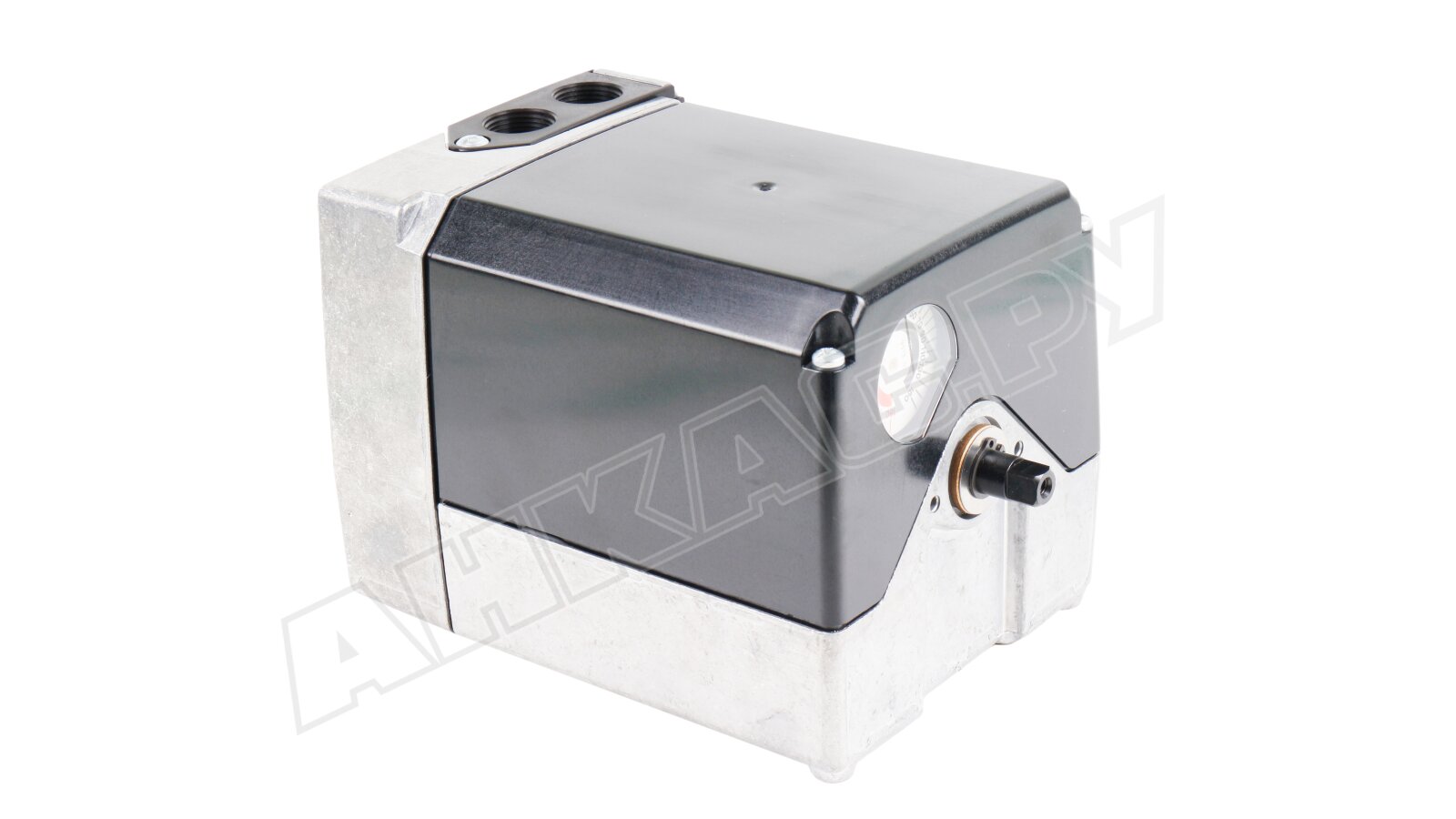

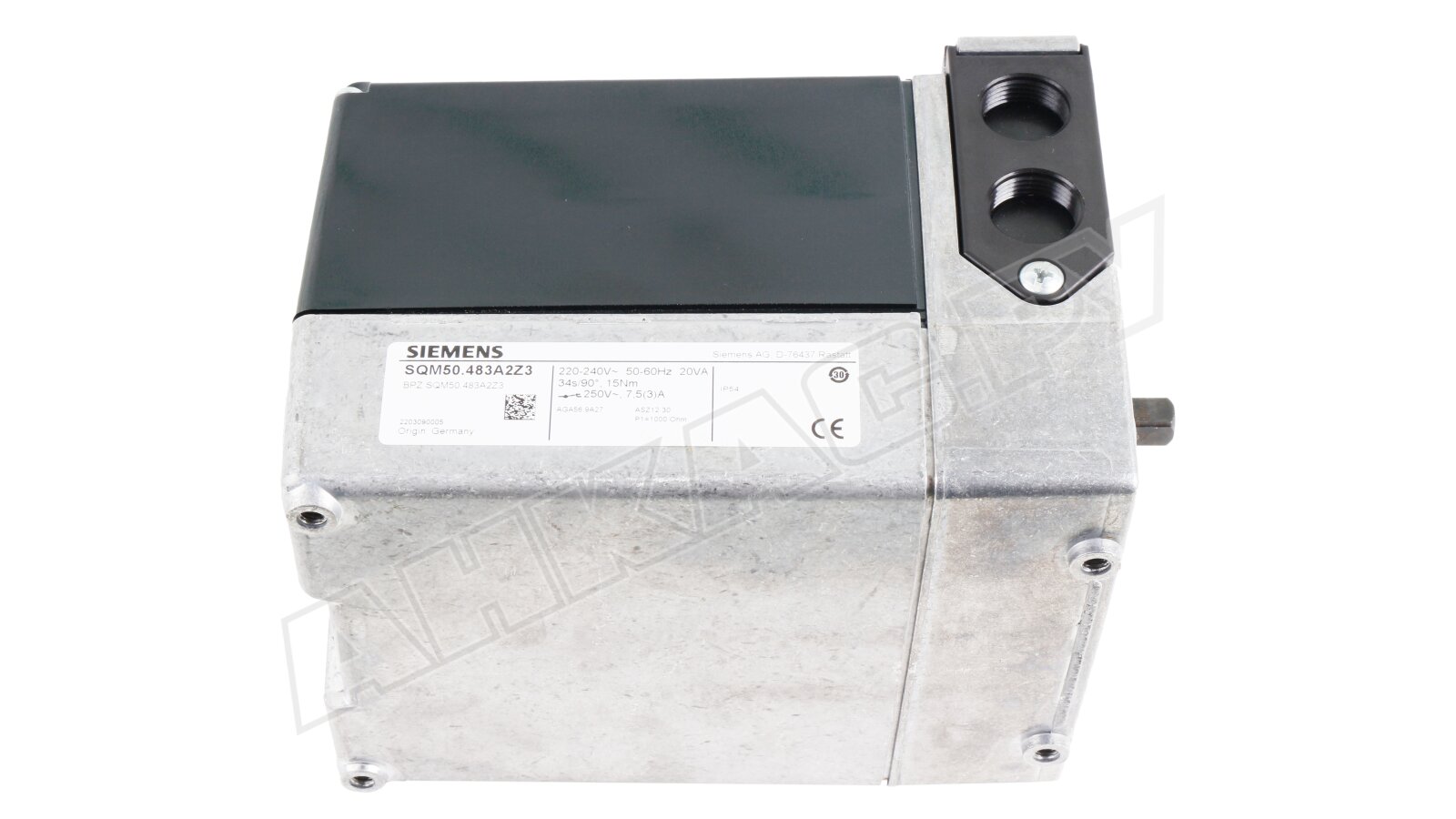

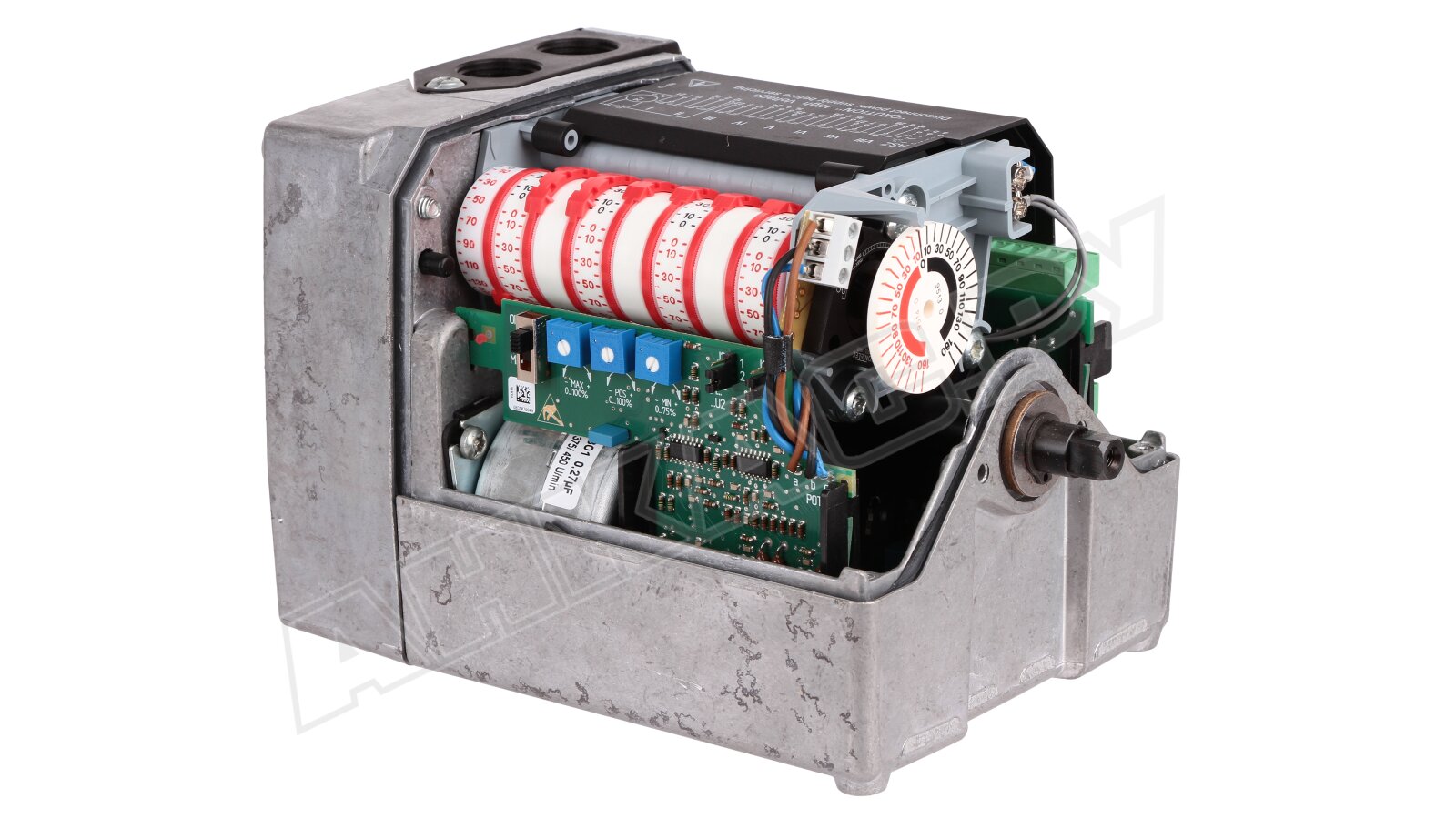

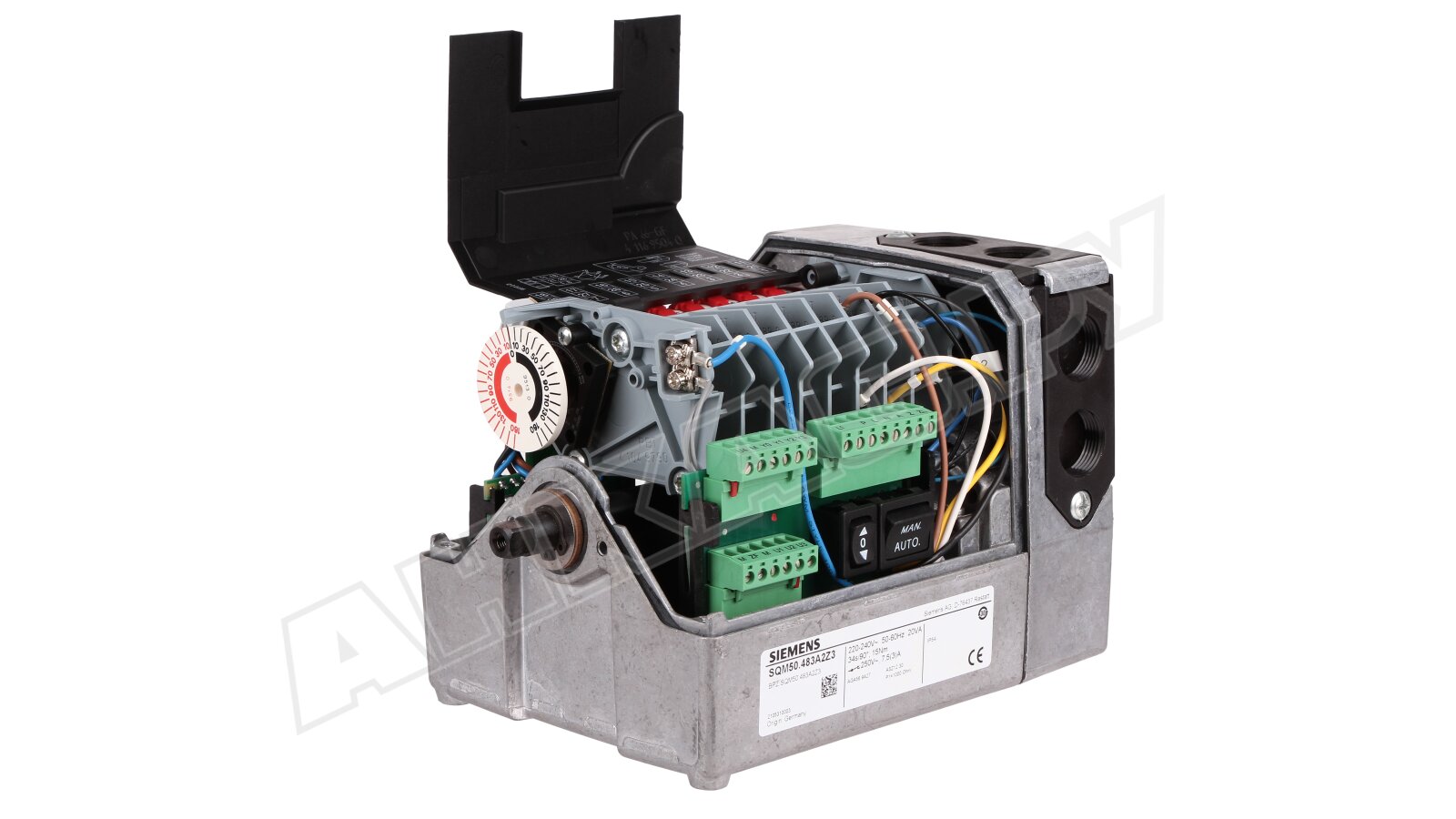

Рабочий узел сервопривода Siemens SQM50.483A2Z3 находится внутри литого алюминиевого корпуса. Обшивка выполнена из термостойкой, ударопрочной пластмассы. Электрозащита корпуса соответствует стандарту IP 54 при выполнении рекомендаций по монтажу. Необслуживаемый редуктор обработан смазкой постоянного действия. Дополнительно поставляется монтажный комплект, набор для уплотнения вала, адаптеры и другие принадлежности.
