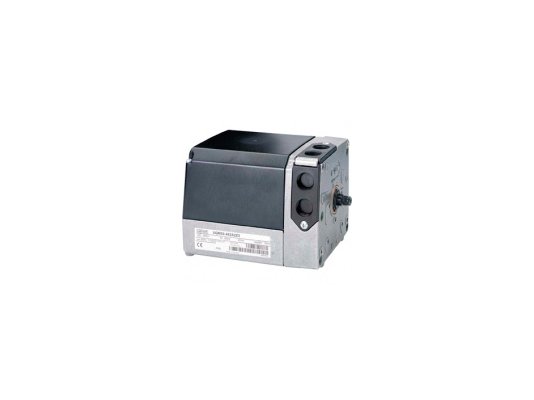

Сервопривод Siemens SQM50.481R1

Сервопривод Siemens SQM50.481R1 передает вращательное движение, изменяя положение воздушных или газовых заслонок в процессе регулирования потока воздуха / газа. Открытие на 90° осуществляется за 29 сек. Привод рассчитан на использование в жидкотопливных и газовых горелках средней и высокой мощности.

Основные параметры и особенности SQM50.481R1:

• напряжение питания 110В, -15%, +10%;
• время перемещения на угол 90º/ 130º – 28/ 41 сек.;
• крутящий и удерживающий момент – 10 Нм;
• работа от синхронного реверсивного двигателя с защитой от блокировки;
• комплектация односторонним приводным валом 10 мм, сегментная шпонка DIN 6888;
• отсоединение вала от редуктора вручную, автоматическая повторная фиксация;
• вращение вала против часовой стрелки с возможностью переключения направления;
• незначительный зазор зубчатого зацепления привода распредвала;
• 8 переключателей, из них 2 концевых;
• кулачковые шайбы для задания углов срабатывания;
• регулировочные шкалы рядом с кулачками;
• индикация положения (внутренняя и внешняя);
• ресурс – 250 тыс. ходовых циклов (закрыто-открыто-закрыто);
• допуск UL;
• рабочие температуры: -20…+60 °C, влажность <95%.

Исполнение

Рабочий узел сервопривода Siemens SQM50.481R1 не требует обслуживания. Обработан смазкой на весь срок эксплуатации. Привод скомпонован в литом алюминиевом корпусе с оболочкой из термостойкой, ударопрочной пластмассы. Соответствует классу электрозащиты IP 54.
