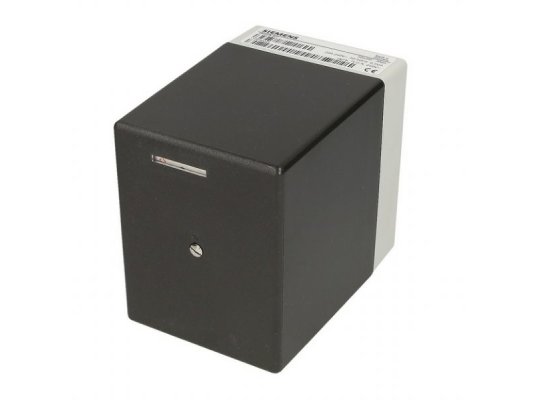

Сервопривод Siemens SQM50.481A2G3

Сервопривод Siemens SQM50.481A2G3 перемещает воздушные или газовые заслонки при эксплуатации промышленных горелок, регулируя расход рабочей среды с учетом нагрузки. Соотношение топлива и воздуха задает автоматика котла или регулятор.

Особенности и ключевые параметры:

• встроенный электронный модуль;
• потенциометр обратной связи, установленный на заводе;
• угол поворота от 0 до 160°;
• длительность открытия заслонки на 90° – 34 сек.;
• работа от синхронного двигателя с защитой от блокировки 220В, -15%, +10%;
• отдельное отсоединение приводного и кулачкового вала;
• открепление вала от редуктора вручную (с помощью стяжной шпильки) с последующим автоматическим зацеплением;
• крутящий момент – 10 Нм;
• малый зазор зубчатого зацепления привода распредвала;
• оснащение 8 переключателями, в т. ч. 2 концевыми;
• установка параметров срабатывания с помощью вращающихся кулачковых шайб;
• шкалы рядом с кулачками для удобства настройки параметров;
• внутренний и внешний индикаторы положения;
• не требующие обслуживания зубчатые колеса и подшипники;
• адаптер для корректировки высоты монтажа;
• вращение вала влево (против часовой стрелки);
• элементы корпуса из литого алюминия;
• обшивка из ударопрочной, термостойкой пластмассы;
• электрозащита класса IP54 с учетом рекомендаций по уплотнению выходов;
• произвольное монтажное положение;
• крупные отверстия для упрощения электропроводки;
• эксплуатационный ресурс – 250 тыс. пусковых циклов (около 10 лет).

Условия окружающей среды

Siemens SQM50.481A2G3 может размещаться в местах с температурой внешней среды -20…+60 °C, влажностью <95%. Привод должен быть защищен от воздействия прямого солнечного излучения.

Применение

Сервопривод устанавливается в жидкотопливные, газовые средне-, высокомощные горелки. Изменяя угол открытия заслонки, регулирует расход газа, воздуха или жидкого топлива.
