Сервопривод Siemens SQM50.480A8

Сервопривод Siemens SQM50.480A8 перемещает воздушную или газовую заслонку в диапазоне 0...160°, управляя расходом с учетом нагрузки. Работает в сочетании с топочным автоматом, трехпозиционным регулятором или регулятором постоянного действия. Место применения – газовые, жидкотопливные промышленные горелки средней и высокой мощности.

Основные параметры и особенности Siemens SQM50.480A8:

• напряжение питания 24 В, -15%, +10%;
• диапазон угла поворота 0…160°;
• время перемещения на 90º/ 130º – 34/ 49 сек.;
• крутящий и удерживающий момент – 15 Нм;
• работа от синхронного реверсивного двигателя с защитой от блокировки;

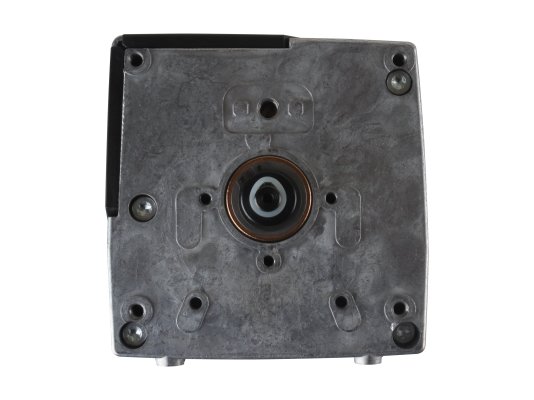

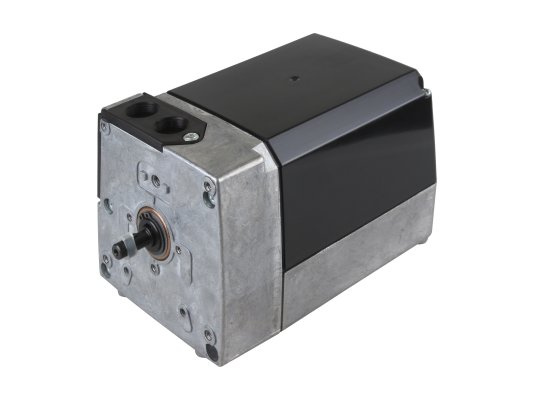

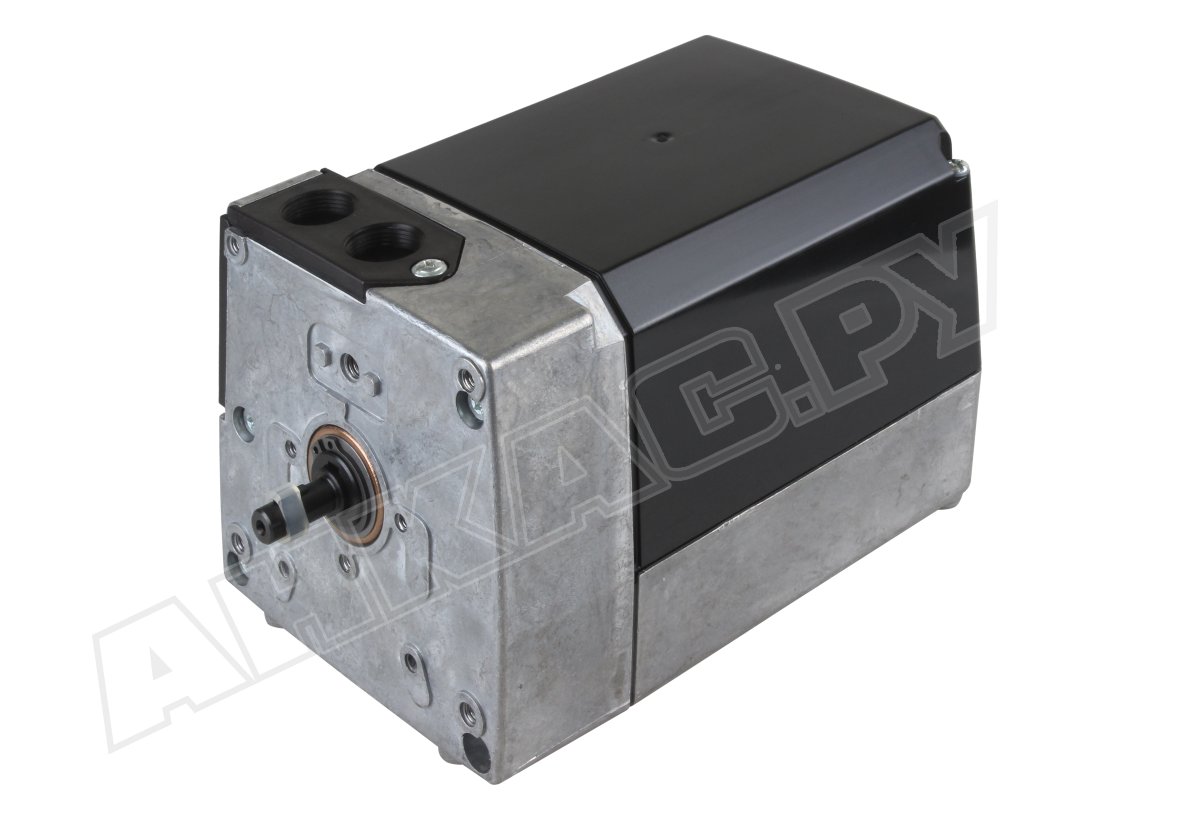

• отдельное отсоединение приводного и кулачкового вала;
• открепление вала от редуктора нажатием на штифт, автоматическое зацепление;
• малый зазор зубчатого зацепления привода распредвала;
• левостороннее вращение вала (против часовой стрелки), возможность переключения;
• оснащение 2 концевыми и 6 вспомогательными переключателями;
• задание углов переключения поворотом кулачковых шайб;
• шкалы для точной установки параметров;

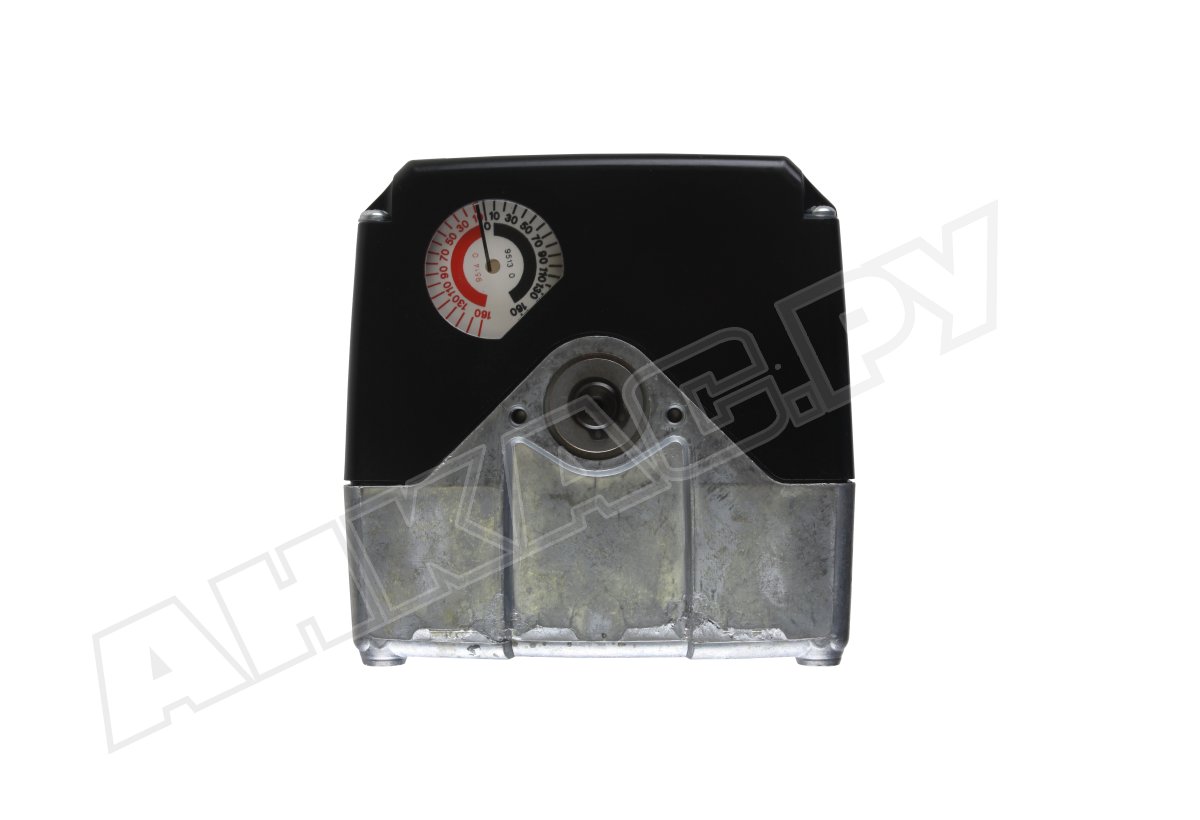

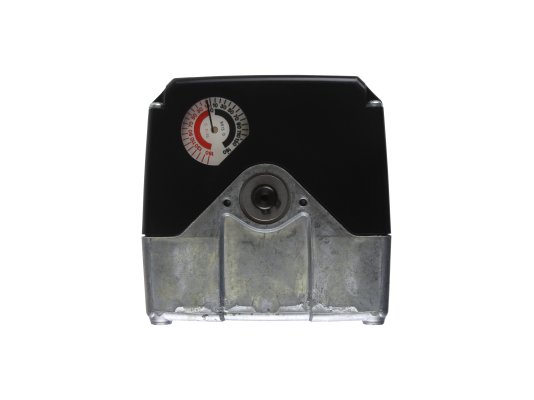

• внутренний и внешний (в смотровом окне) индикаторы положения;
• рабочий ресурс – 250 тыс. пусковых циклов (примерно 10 лет);
• температура окружающей среды -20…+60 °C, влажность <95%.

Исполнение

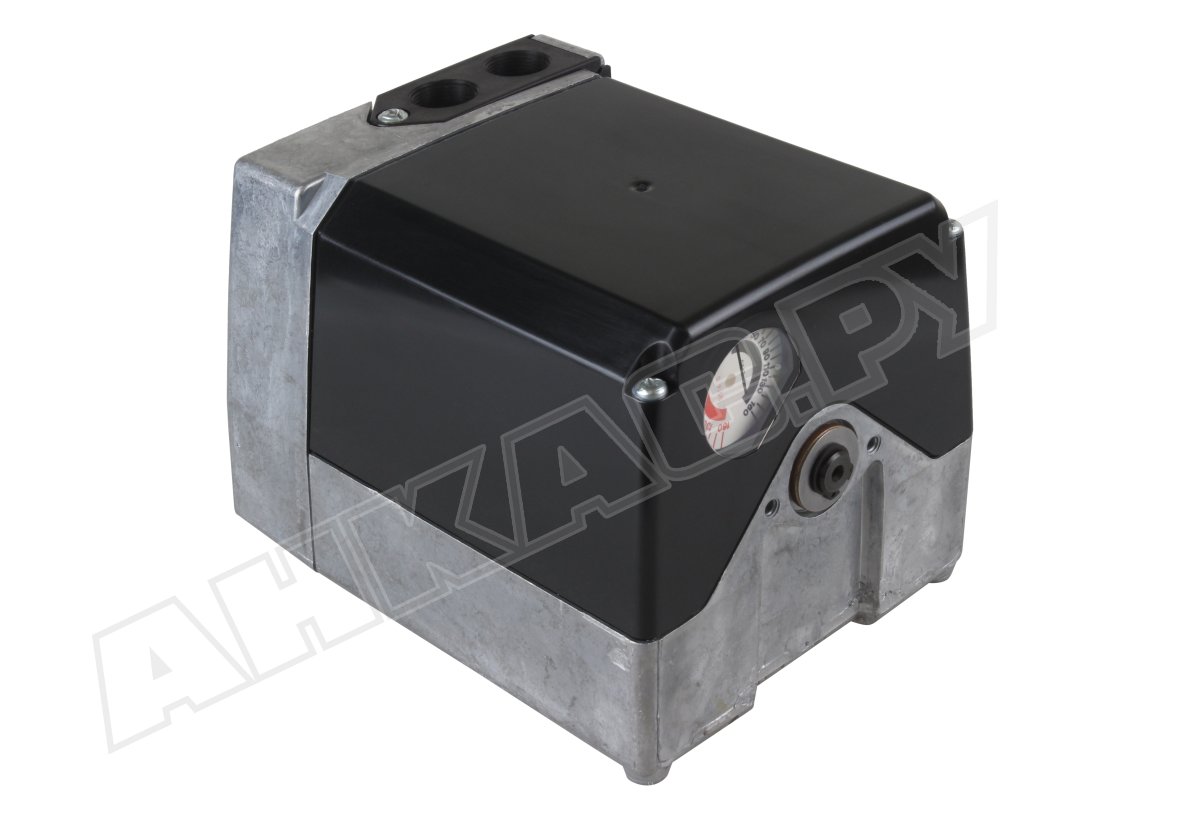

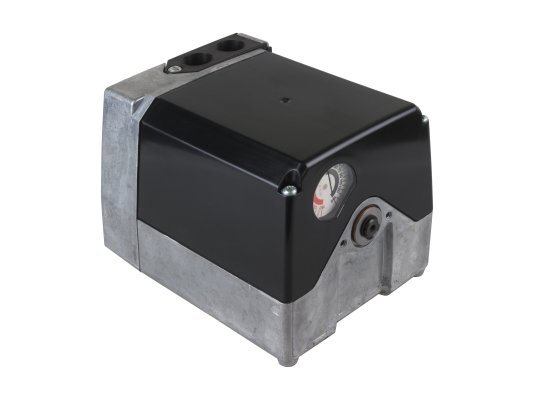

Сервопривод снабжен литым алюминиевым корпусом с пластмассовой жаропрочной, ударостойкой обшивкой. Для удобства ввода кабелей выполнены крупные отверстия. Уровень защиты от пыли и влаги соответствует стандарту IP 54 (в случае соблюдения рекомендаций по изоляции отверстий и исполнению кабельных вводов). Рабочий узел смазан на весь срок действия, не требует доп. обслуживания. Монтаж возможен в любом положении. Дополнительный переходник позволяет изменять высоту монтажа.

Сервопривод Siemens SQM50.480A8 не укомплектован приводным валом. Его и другие запчасти можно заказать отдельно. Возможно опциональное дооснащение электронным модулем и потенциометром для управления приводом и подачи обратной связи о фактическом положении.
