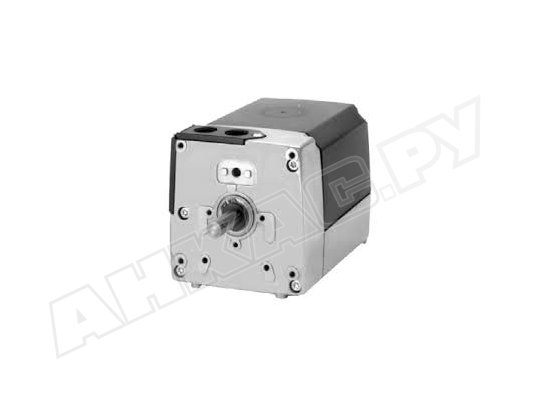

Сервопривод Siemens SQM50.480A2Z3

Сервопривод Siemens SQM50.480A2Z3 открывает на необходимый угол воздушные или газовые заслонки при работе промышленных горелок. Участвует совместно с автоматикой горелки и/или регулятором в управлении расходом воздуха или газа с учетом нагрузки. Версия с электронным модулем и потенциометром. Приводной вал заказывается отдельно.

Особенности и основные параметры:

• питание от сети 220В, -15%, +10%;
• работа от синхронного двигателя с защитой от блокировки;
• длительность открытия заслонки на 90º – 34 сек.;
• отсоединение вала от редуктора нажатием на штифт с обратным автоматическим зацеплением;
• крутящий и удерживающий момент – 15 Нм;
• диапазон шкалы для задания угла открытия 0…160º;
• малый зазор зубчатого зацепления привода распредвала;
• оснащение 8 переключателями (концевыми и вспомогательными);
• регулировка уставок вращением кулачковых шайб по шкале настройки, размещенной рядом с кулачками;
• внутренняя и внешняя индикация положения;
• самосмазывающийся зубчатый механизм и подшипники;
• переходник для адаптации по высоте;
• левое вращение вала (против часовой стрелки), возможность переключения;
• литой алюминиевый корпус с обшивкой из ударопрочной, термостойкой пластмассы;
• уровень электрозащиты стандарта IP54 при выполнении требований к уплотнениям;
• установка в любом положении;
• крупные отверстия в корпусе для прокладки кабелей;
• заявленный срок эксплуатации – 250 тыс. пусковых циклов (примерно 10 лет);
• температура внешней среды -20…+60 °C, влажность <95% (следует защитить привод от прямого солнечного излучения).

Применение

Сервопривод Siemens SQM50.480A2Z3 устанавливается в жидкотопливные, газовые промышленные горелки средней или высокой мощности. Управляет положением заслонки для регулирования расхода среды.
