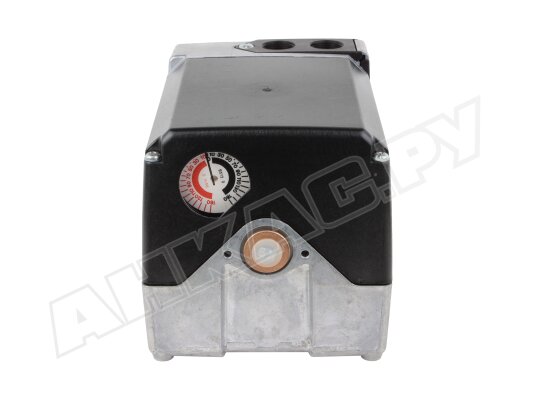

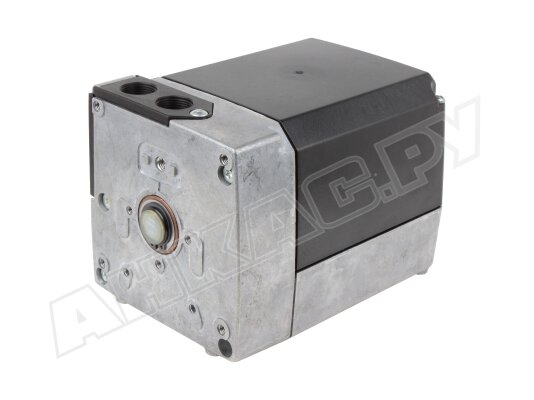

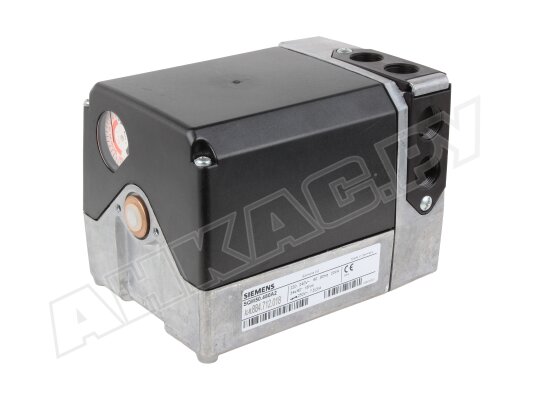

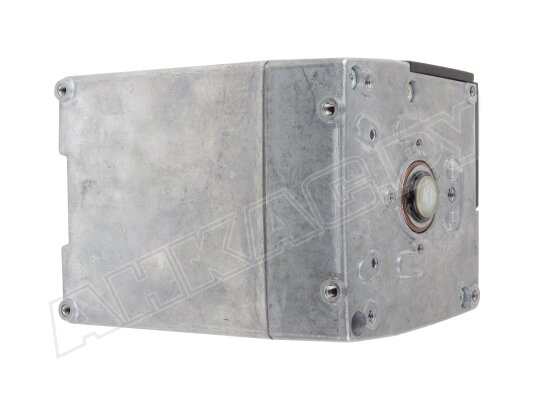

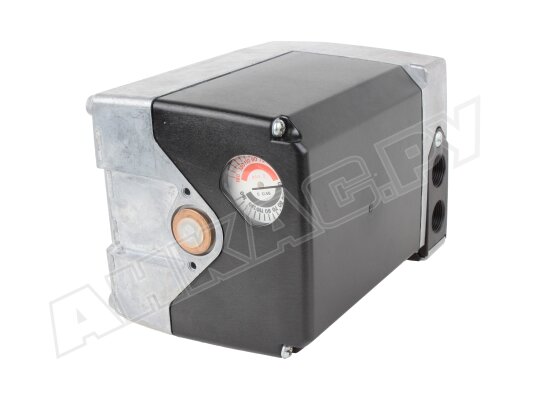

Сервопривод Siemens SQM50.480A2

Сервопривод Siemens SQM50.480A2 отвечает за перемещение воздушных, газовых заслонок. Работает под управлением автоматики горелки и/или в сочетании с регулятором, задающим соотношение топлива (газа) и воздуха для получения оптимальной пропорции компонентов топливной смеси. Привод встраивается в системы сжигания жидкого топлива и газа.

Особенности и ключевые параметры Siemens SQM50.480A2:

• угол поворота от 0 до 160°;
• время открытия заслонки на 90º/130º – 34/ 49 сек.;
• рабочее напряжение 220В, -15%, +10%;
• приводной вал заказывается отдельно;
• работа от реверсивного синхронного двигателя с защитой от блокировки;
• возможность настройки приводного и распределительного валов посредством двух отдельных соединений независимо от редуктора;
• ручное разъединение вала и редуктора с помощью нажимной шпильки, зацепление автоматическое;
• крутящий и удерживающий момент – 15 Нм;
• малый зазор зубчатого зацепления привода распредвала;
• внутренняя и внешняя индикация положения;
• комплектация 2 ограничивающими и 6 вспомогательными переключателями;
• задание точек переключения всех типов вращением кулачковых шайб;
• регулировочные шкалы рядом с кулачками для удобства настройки;
• смазка зубчатого механизма и подшипников непрерывного действия;
• комплектация адаптером для изменения высоты монтажа (по запросу);
• левостороннее вращение вала (против часовой стрелки) с возможностью переключения;
• детали корпуса из литого под давлением алюминия, обшивка из ударопрочной, термостойкой пластмассы;
• защита электрических компонентов класса IP 54 при соблюдении требований по уплотнению отверстий;
• монтаж в любом положении;
• большие отверстия для упрощения ввода кабелей;
• ресурс не менее 250 тыс. полных пусковых циклов при стандартном применении (около 10 лет).

Условия эксплуатации

Сервопривод может эксплуатироваться при температурах окружающей среды -20…+60 °C, влажности <95%. В месте установки необходимо исключить попадание на устройство солнечных лучей.

Применение

Siemens SQM50.480A2 разработан для оснащения промышленных среднемощных и высокомощных горелок, работающих на газе или жидком топливе. Позиционирует воздушную / газовую заслонку для управления потоком и получения оптимальной пропорции компонентов сжигаемой смеси.
