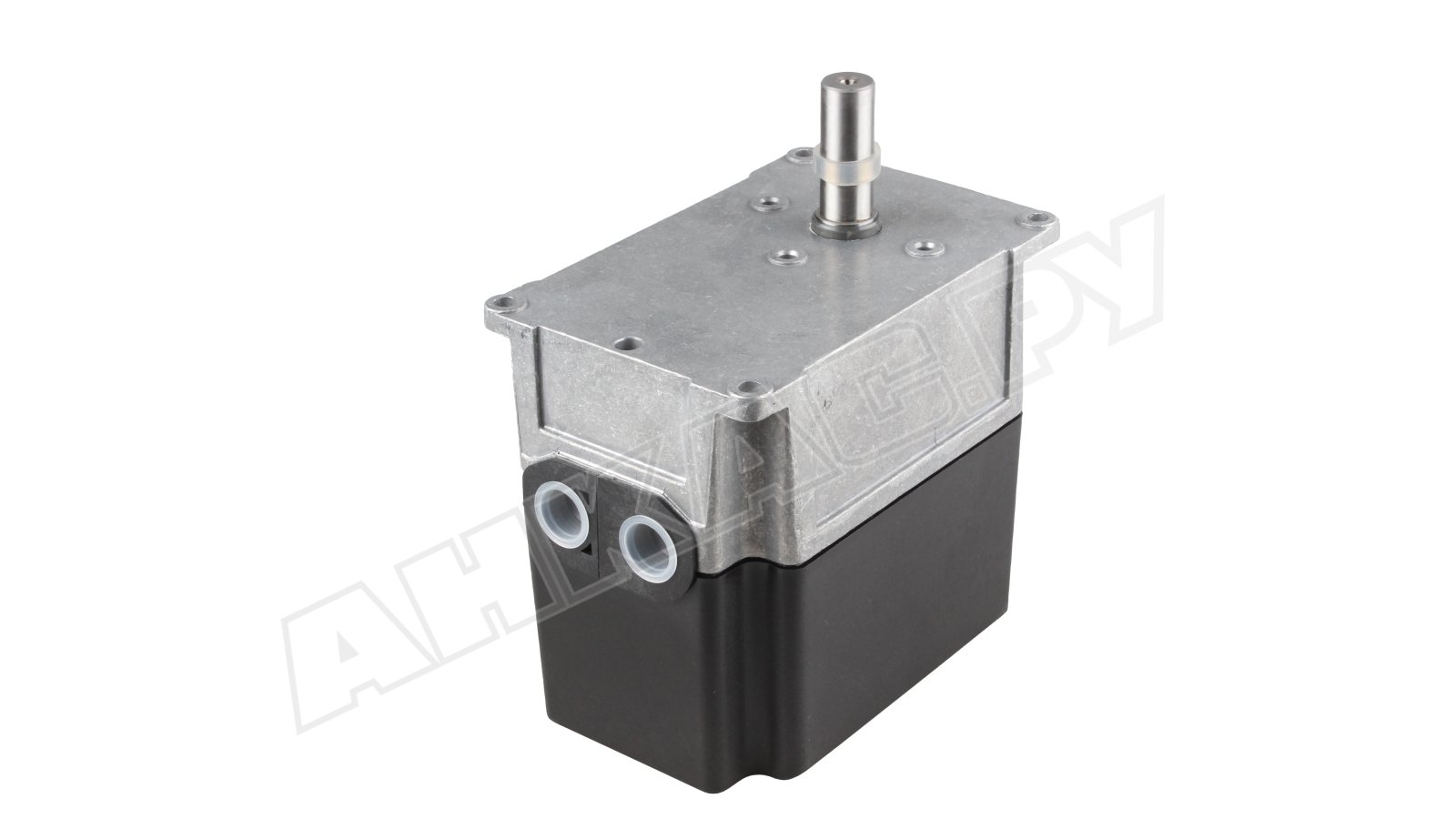

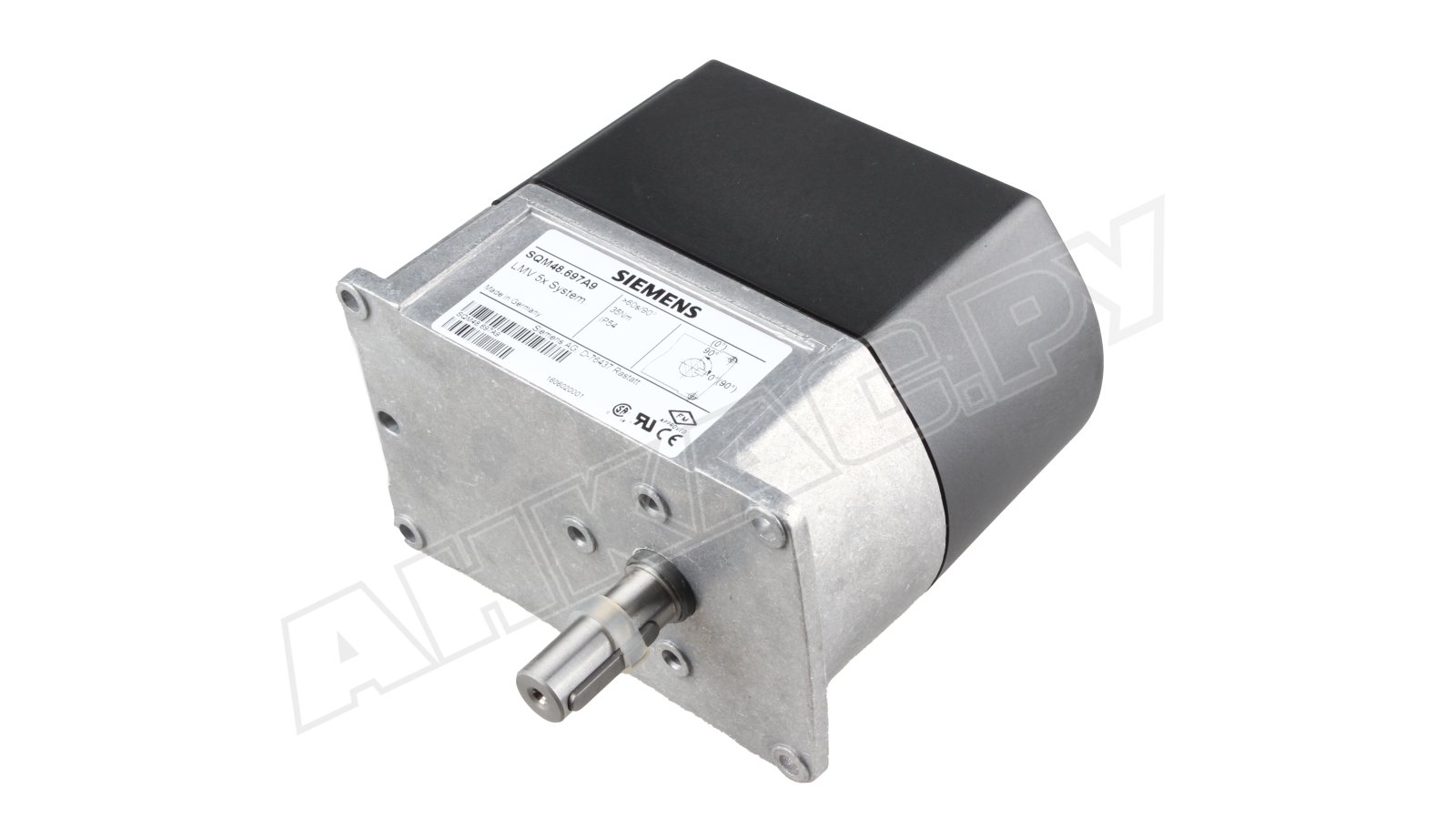

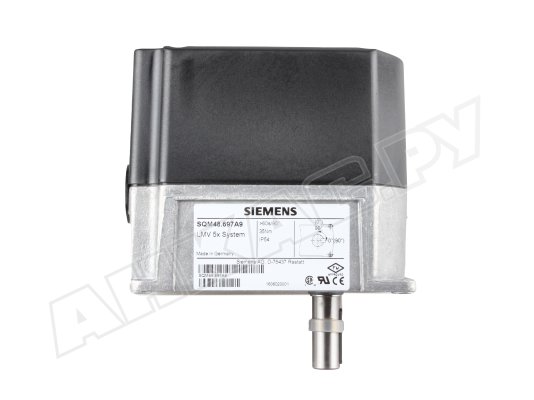

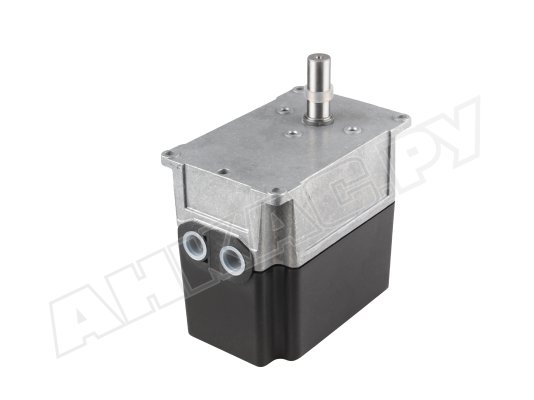

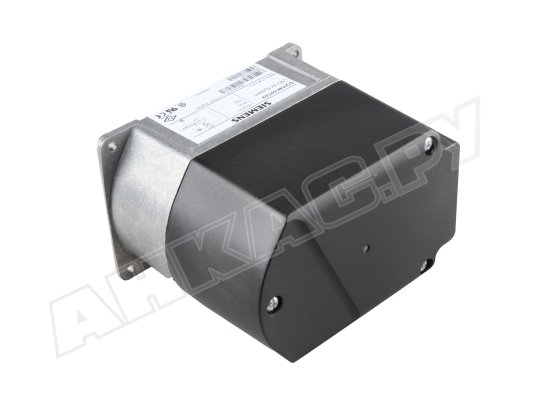

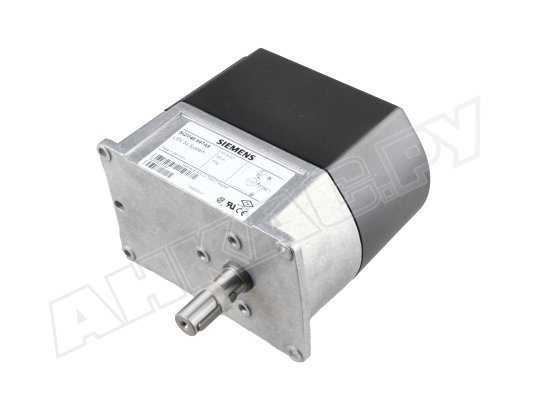

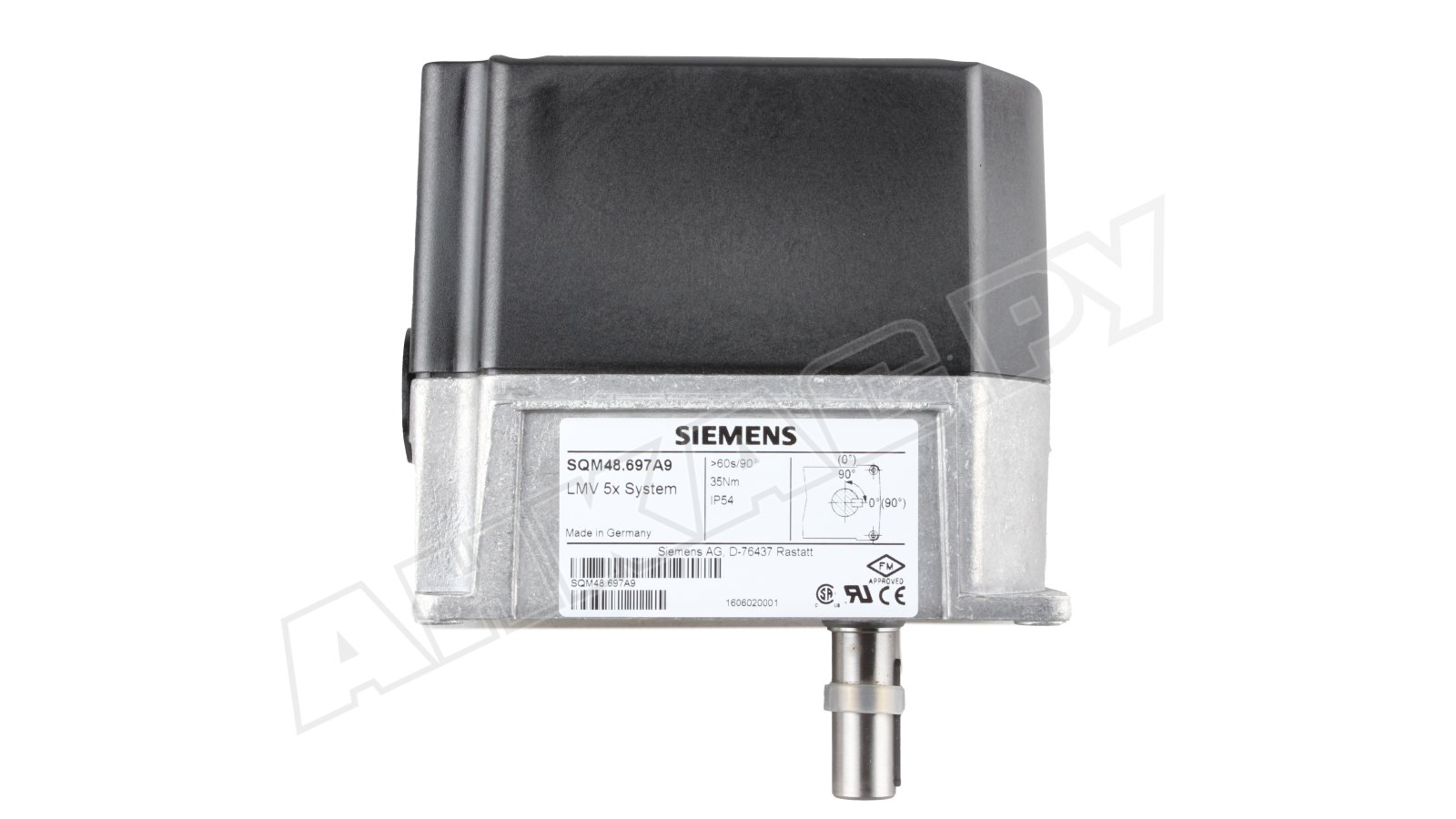

Сервопривод Siemens SQM48.697A9

Сервопривод Siemens SQM48.697A9 служит для регулирования угла открытия воздушных заслонок, газовых клапанов и других аналогичных узлов с вращательным действием. Работает под управлением топочного автомата или менеджера горения, задающего оптимальную пропорцию компонентов топливовоздушной смеси для получения наибольшего теплового эффекта от сжигания топлива. Место применения – горелки, сжигающие газ или жидкое топливо. Особенностью является сверхнизкое питающее напряжение, высокая точность позиционирования, нетребовательность в обслуживании.

Основные параметры и комплектация SQM48.697A9:

• диапазон настройки угла открытия 0…90 º;
• время на полное открытие заслонки (поворот на 90º) – 60 сек.;
• работа от шагового двигателя с крутящим моментом 35 Нм;
• параметры электропитания 2х12 В, поступает через шинный кабель с управляющего устройства или через отдельный трансформатор;
• безопасная изоляция от сетевого напряжения;
• алюминиевый корпус с крышкой из ударопрочной и жаростойкой пластмассы;
• уровень электрозащиты по стандарту IP 54 при использовании соответствующих кабельных вводов;
• настройка точек переключения с помощью устройства управления;
• обратная связь о положении привода через системную шину (CAN);
• зубчатая передача с цилиндрическими прямозубыми стальными шестернями с малым окружным зазором;
• постоянное смазывание шестерней, нетребовательность в обслуживании;
• износостойкий приводной вал из закаленной стали;
• установка в произвольном положении;
• 4 отверстия в корпусе для фиксации на поверхность;
• выбор направления вращения на блоке управления;
• рабочие температуры: -20...+60 °C.

Сервопривод Siemens SQM48.697A9 по дополнительной заявке оснащается экранированным кабелем, адаптером для газовых клапанов и другими опциональными принадлежностями.
