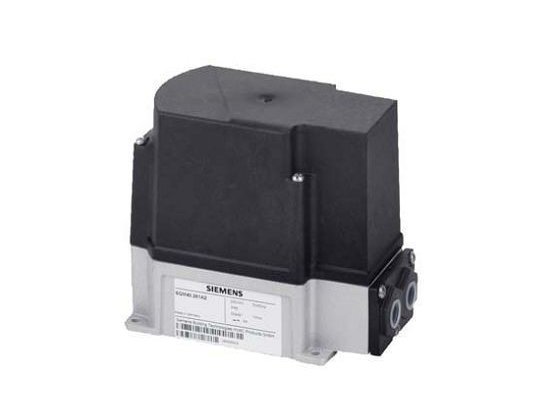

Сервопривод Siemens SQM41.285R11

Сервопривод Siemens SQM41.285R11 встраивается в среднемощные и высокомощные горелки, сжигающие газ или жидкое топливо. Приводит в действие газовые или воздушные заслонки, дисковые затворы и другие элементы системы, требующие вращательного движения. Угол открытия регулируется в диапазоне 0…90º.

Особенности SQM41.285R11:

• питание от электросети 110 В, -15%, +10%;
• крутящий момент – 10 Нм;
• длительность полного хода (90º) – 30 секунд;
• вращение по часовой стрелке;
• максимальный угол открытия заслонки – 90°.

Конструкция и установка

Сервопривод Siemens SQM41 собран в литом алюминиевом корпусе с ударопрочной крышкой из термопластика. Исполнение соответствует стандарту электрозащиты IP 54.

Конструкция оснащена:

• устойчивым к блокировке синхронным двигателем;
• отсоединяемым вручную валом с автоматической обратной фиксацией;
• 6 переключателями с ручной настройкой точек срабатывания;
• внутренней индикации положения вала;
• не требующим обслуживания редуктором и подшипниками.

Сервопривод может размещаться в любом положении в местах с внешними температурами -20...+60 °C и влажностью <95%.

Применение

Сервопривод Siemens SQM41.285R11 регулирует объем воздуха / газа для получения необходимой пропорции компонентов сжигаемой смеси и эффективной эксплуатации теплоснабжающей установки. Сфера применения: системы отопления, горячего водоснабжения, вентиляции, кондиционирования.
