Сервопривод Siemens SQM41.245A11

Сервопривод Siemens SQM41.245A11 входит в систему автоматического регулирования подачи воздуха на горение. Предназначен для оснащения среднемощных и высокомощных котлов отопления, горячего водоснабжения, устройств вентиляции и кондиционирования, других производственных установок. Угол открытия заслонки задается в пределах 0…90°. Привод работает в сочетании с автоматикой горелки, контроллерами, устройствами электронного регулирования.

Особенности Siemens SQM41.245A11:

• рабочее напряжение 120 В, -15%, +10%;
• крутящий момент – 10 Нм;
• полное открытие (90°) за 30 секунд;
• направление вращения вала – по часовой стрелке;
• комплектация концевыми и вспомогательными выключателями;
• электронная версия;
• внутренняя и внешняя индикация положения;
• диапазон угла открытия заслонки – 0...90°.

Рабочий узел

Сервопривод снабжен износостойким рабочим механизмом, не нуждающимся в регулярном обслуживании. Редуктор и подшипники обработаны смазкой постоянного действия. Синхронный двигатель защищен от блокировки. Вал вручную отсоединяется от двигателя при нажатии на штифт. Обратная фиксация осуществляется автоматически.

Рабочий узел защищен от внешних воздействий по стандарту IP 54. Настройка параметров срабатывания осуществляется посредством механических кулачков.

Корпус и монтаж

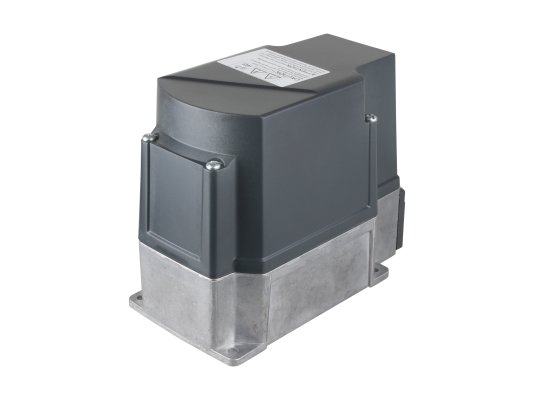

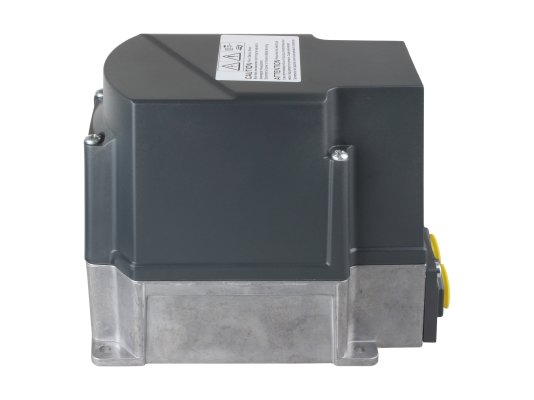

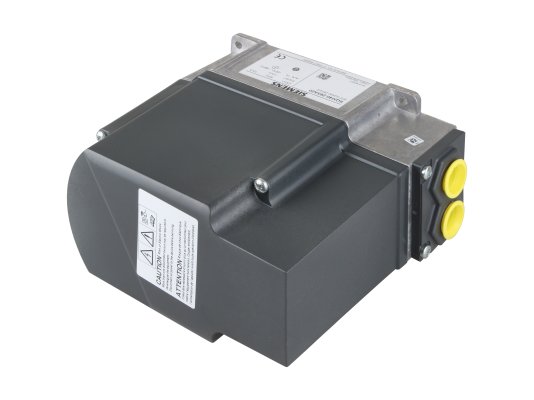

Корпус Siemens SQM41 состоит из металлического литого основания и пластиковой ударостойкой крышки. Для ввода кабелей предусмотрены технологические отверстия. Установка сервопривода возможна в любом положении. В месте эксплуатации температура окружающей среды не должна выходить за рамки диапазона -20...+60 °C.
