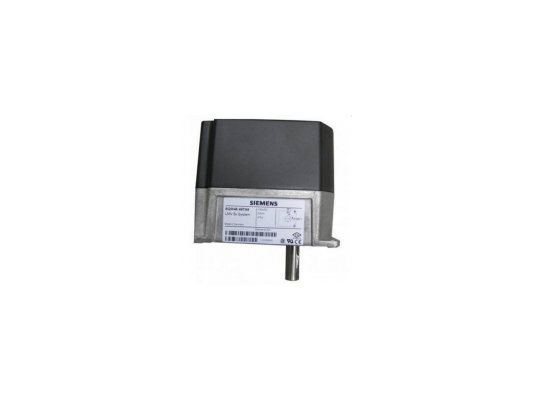

Сервопривод Siemens SQM41.244R11

Сервопривод Siemens SQM41.244R11 открывает-закрывает заслонку, обеспечивая подачу необходимого объема воздуха на горение и производительную работу котла отопления. Может использоваться для приведения в действие других деталей, требующих вращательного движения, при эксплуатации промышленных систем горячего водоснабжения, вентиляции, кондиционирования воздуха. Характеризуется точным позиционированием, бесперебойной работой, простотой настройки, незначительным энергопотреблением. Угол открытия регулируется в диапазоне 0…90º. Привод работает совместно с топочным автоматом, контроллером, регулятором.

Особенности SQM41.244R11:

• электронная версия;
• рабочее напряжение: 110 В, -15%, +10%;
• крутящий момент – 10 Нм;
• время полного открытия заслонки на 90º – 30 секунд;
• внутренняя и внешняя индикация положения;
• комплектация концевыми, вспомогательными переключателями;
• работа от синхронного электродвигателя с защитой от блокировки;
• вращение вала – по часовой стрелке;
• простая настройка точек переключения с помощью кулачков и шкалы;
• защита электрических компонентов класса IP 54;
• монтаж в произвольном положении.

Конструкция и условия эксплуатации

Сервопривод Siemens SQM41.244R11 собран в ударо-, термостойком корпусе с литым алюминиевым основанием и пластиковой крышкой. В нижней части корпуса выполнены монтажные отверстия.

Приводной вал отсоединяется вручную с последующим автоматическим зацеплением. Зубчатая передача и подшипники не требуют замены смазки, что упрощает обслуживание. Устройство рассчитано на эксплуатационные температуры -20...+60 °C и относительную влажность <95%.
