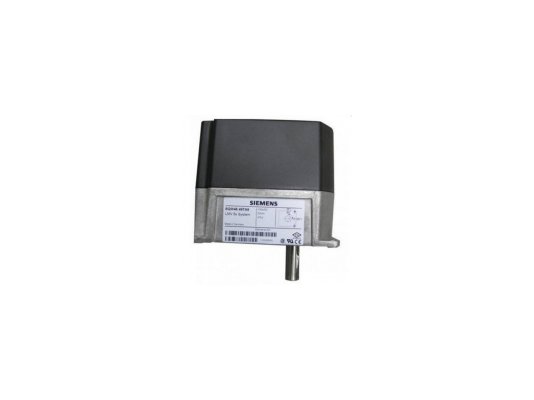

Сервопривод Siemens SQM41.145A21

Сервопривод Siemens SQM41.145A21 разработан для оснащения систем автоматического регулирования подачи воздуха при эксплуатации промышленных установок. Используется для продувки камеры сгорания, привода воздушных заслонок и других рабочих узлов с вращательным движением. Сервопривод надежен в эксплуатации, прост в настройке. Работает в сочетании с автоматикой горелки, контроллером, регулятором.

Основные параметры SQM41.145A21:

• питание от электросети 220 В, -15%, +10%;
• вращательный момент 5 Нм;
• полный ход (на 90°) за 15 секунд;
• направление вращения вала – вправо (по часовой стрелке);
• рабочий диапазон открытия заслонки – 0...90°.

Конструкция

Корпус Siemens SQM41 состоит из алюминиевого литого основания и пластиковой ударостойкой крышки. Для удобства ввода кабелей предусмотрены технологические отверстия. Монтаж сервопривода допускается в любом положении. Внутри корпуса размещен синхронный электродвигатель с защитой от блокировки. Электрические компоненты защищены от воздействия пыли, влаги по стандарту IP 54.

Особенности:

• комплектация 3 переключателями;
• внешняя и внутренняя индикация;
• необслуживаемая зубчатая передача и подшипники;
• открепляемый нажатием на штифт вал с автоматическим присоединением;
• ручная механическая настройка концевых и вспомогательных переключателей;
• специальные отверстия в корпусе для кабелей;
• электрическое подключение через винтовые клеммы;
• рабочие температуры: -20...+60 °C.

Применение

Сервопривод Siemens SQM41.145A21 подходит для средне- и высокомощных газовых и жидкотопливных горелок. Основное место применения – отопительные котлы, системы вентиляции, кондиционирования, горячего водоснабжения.
