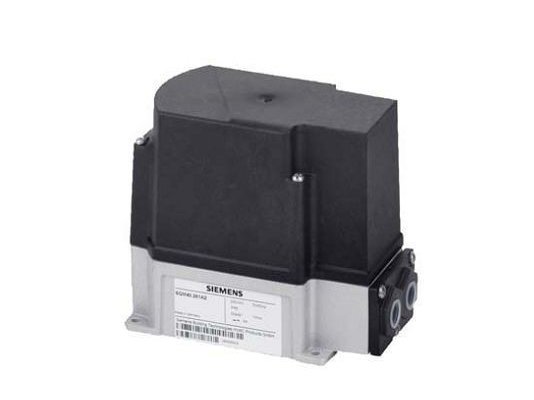

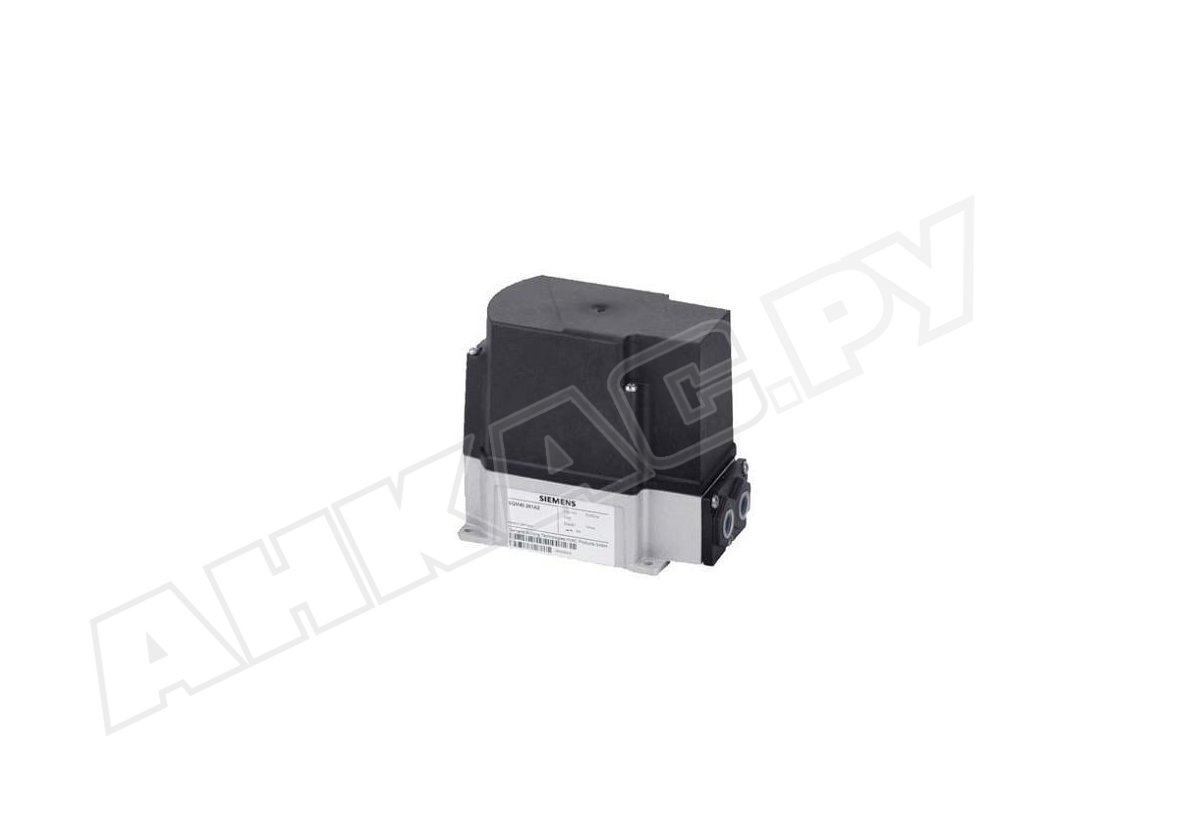

Сервопривод Siemens SQM40.387R11

Сервопривод Siemens SQM40.387R11 входит в состав промышленных отопительных установок, сжигающих газ или жидкое топливо. Отвечает за перемещение воздушных, газовых заслонок и других элементов отопительной/ вентиляционной системы, требующих вращательного движения. Настройка шага осуществляется в диапазоне 0…90°. Устройство собрано в надежном корпусе, характеризуется точным позиционированием, нетребовательностью в обслуживании, стабильной работой в широком диапазоне температур. Применяется в сочетании с автоматикой горелки или другими устройствами регулирования мощности.

Особенности сервопривода SQM40.387R11:

• работа от сети напряжением 110 В, -15%, +10%;
• крутящий момент – 18 Нм;
• время на полное открытие (90°) – 65 сек.;
• оснащение 6 переключателями;
• внутренняя индикация положения вала;
• устройство механической настройки кулачковых переключателей;
• диапазон угла открытия 0…90 градусов;
• работа от синхронного двигателя с защитой от блокировки;
• вращение вала влево (против часовой стрелки);
• защита электрических деталей от пыли и влаги по стандарту IP 54;
• электроподключение на винтовые клеммы;
• технологические отверстия для проводки кабелей;
• не требующие дополнительного смазывания редуктор и подшипники;
• эксплуатация при внешних температурах -20...60 °C, влажности <95%.

Исполнение и монтаж

Конструкция Siemens SQM40.387R11 устойчива к ударам и температурным воздействиям. Литое основание корпуса – алюминиевое, крышка – пластиковая. Отсоединяемый вручную вал зацепляется обратно автоматически. Для разъединения требуется нажатие на штифт. В опорной части предусмотрены отверстия для фиксации привода. Монтаж допускается в любом положении.
