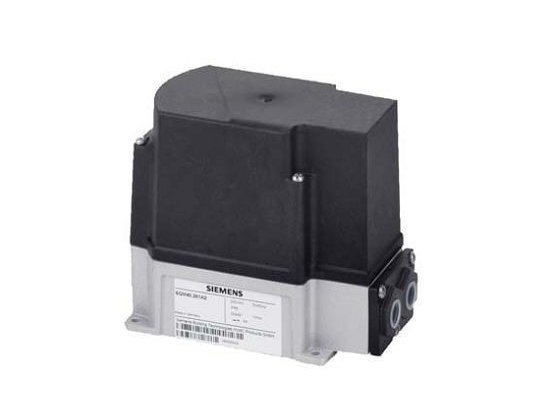

Сервопривод Siemens SQM40.357R13

Сервопривод Siemens SQM40.357R13 подходит для регулирования положения воздушных, газовых заслонок, дисковых затворов и других узлов с вращательным движением. Совместно с устройствами управления регулирует подачу газа или воздуха на горение в зависимости от нагрузки. Перемещает заслонку на угол до 90°.

Особенности сервопривода SQM40.357R13:

• работа от сети напряжением 110 В, допустимое отклонение -15%, +10%;
• крутящий момент – 18 Нм;
• время открытия заслонки на угол 90° – 65 секунд;
• внутренняя индикация положения вала;
• оснащение концевыми, вспомогательными выключателями;
• механическая настройка кулачковых переключателей;
• защищенный от блокировки синхронный шаговый двигатель;
• левостороннее вращение вала (против часовой стрелки);
• защита электрических компонентов от осадков и пыли класса IP 54;
• диапазон угла открытия 0…90 градусов;
• большие отверстия для свободного ввода кабелей;
• электроподключение на винтовые клеммы;
• непрерывное смазывание зубчатых колес и подшипников, нетребовательность в сервисном обслуживании;
• температура внешней среды -20...60 °C, влажность <95%.

Исполнение и монтаж

Конструкция сервопривода произведена из прочных, долговечных материалов, не разрушаемых при температурных и механических воздействиях. Основание корпуса отлито из алюминия, крышка изготовлена из термопластика. Стальной вал и двигатель могут разъединяться при нажатии на штифт. Зацепление происходит автоматически. На дне корпуса проделаны отверстия для крепления привода. Возможен монтаж в произвольном положении.

Применение

Сервопривод Siemens SQM40.357R13 создан для оснащения средне- и высокомощных газовых и жидкотопливных горелок. Сферой применения являются котлы отопления, теплогенераторы, системы вентиляции, кондиционирования, промышленные технологические установки.
