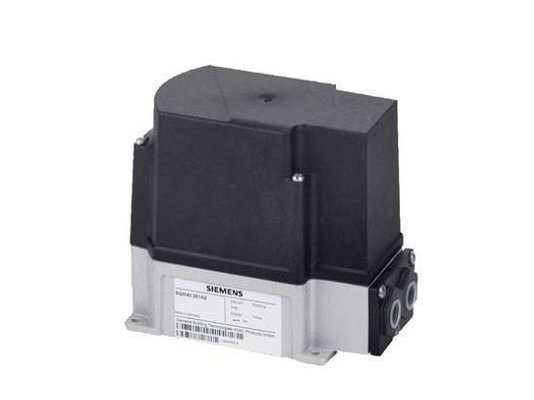

Сервопривод Siemens SQM40.317R11

Сервопривод Siemens SQM40.317R11 отвечает за перемещение воздушной или газовой заслонки при регулировании потока, подаваемого на горение. Обеспечивает подачу необходимого объема рабочей среды для оптимального смешивания и полного сгорания с высоким КПД. Совместно с автоматикой горелки точно позиционирует заслонку с учетом заданных настроек. Максимальный угол открытия – 90°.

Особенности сервопривода SQM40.317R11:

• рабочее напряжение 110 В, допустимое отклонение -15%, +10%;
• крутящий момент – 18 Нм;
• время открытия заслонки на угол 90° – 65 секунд;
• комплектация концевыми, вспомогательными выключателями;
• внутренняя индикация положения вала;
• синхронный электродвигатель с защитой от блокировки;
• направление вращения – влево (против часовой стрелки);
• электрозащита корпуса класса IP 54;
• механическая настройка кулачковых переключателей;
• диапазон угла открытия 0…90 градусов;
• отверстия для ввода кабелей;
• электроподключение на винтовые клеммы;
• постоянное смазывание рабочего узла, нетребовательность в доп. обслуживании;
• рабочая температура -20...60 °C, влажность <95%.

Исполнение и монтаж

Конструкция отличается надежностью, стойкостью к температурным перепадам, механическим воздействиям. Нижняя часть отлита из алюминия, крышка выполнена из термопластика. Стальной вал открепляется вручную при нажатии на штифт. Обратная фиксация происходит автоматически. Для жесткого закрепления на рабочую поверхность в днище выполнены монтажные отверстия. Допускается любая установочная ориентация.

Применение

Сервопривод Siemens SQM40.317R11 разработан для комплектации средне- и высокомощных газовых или жидкотопливных горелок. Применяется в котлах отопления, системах горячего водоснабжения, вентиляционных, технологических промышленных установках.
