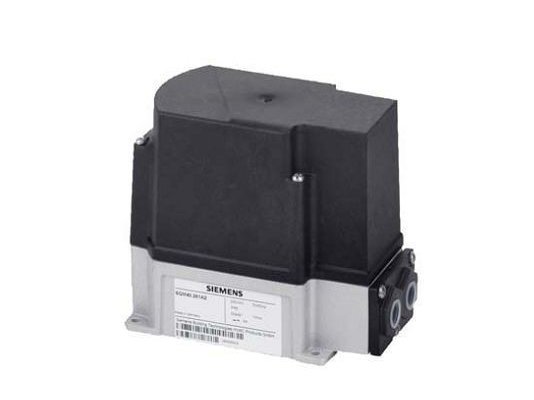

Сервопривод Siemens SQM40.285A20

Сервопривод Siemens SQM40.285A20 управляет перемещением подвижных деталей – воздушных, газовых заслонок, штоков клапанов, дисковых затворов при эксплуатации промышленных установок. Обеспечивает угол открытия м скорость с заданной точностью и динамикой. Характеризуется надежностью в эксплуатации, простой регулировкой параметров, нетребовательностью в обслуживании.

Основные параметры SQM40.285A20:

• рабочее напряжение: 220 В, -15%, +10%;
• крутящий момент – 10 Нм;
• открытие на 90° в течение 30 секунд;
• направление вращения вала – против часовой стрелки;
• электрозащита класса IP 54.

Устройство и особенности

• Корпус привода отлит из алюминия, крышка изготовлена из термостойкого, ударопрочного пластика. Редуктор и подшипники автоматически смазываются при работе.
• Сервопривод работает от синхронного двигателя с защитой от остановки. Приводной вал может отсоединяться вручную при нажатии на штифт. Зацепление происходит автоматически.
• Управляет функциями сервопривода автоматика горелки, контроллер. Siemens SQM40 работает также с регуляторами.
• В конструкцию входят концевые и вспомогательные переключатели. Настройка точек переключения осуществляется с помощью кулачков и шкалы. Угол открытия регулируется в диапазоне 0-90°. Предусмотрена внутренняя индикация положения.
• Для ввода кабелей в корпусе предусмотрены технологические отверстия. Подключение – клеммное. Допускается произвольное положение при монтаже.
• Привод может использоваться при температурах окружающей среды -20...60 °C, влажности <95%.

Применение

Сервопривод Siemens SQM40.285A20 рассчитан на применение в жидкотопливном и газовом промышленном оборудовании средней и высокой мощности. Участвует в регулировании подачи газа или воздуха для производительной работы установки. Место применения: системы отопления, горячего водоснабжения, кондиционирования воздуха, вентиляции, производственные технологические линии.
