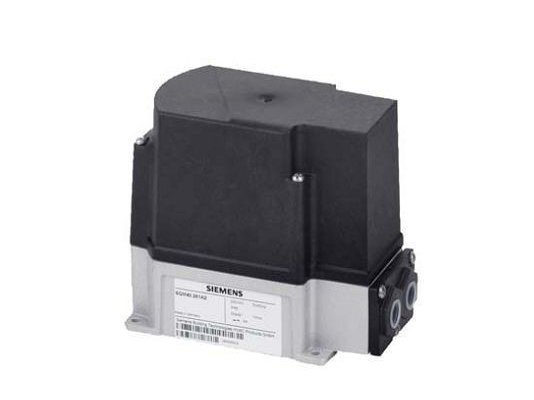

Сервопривод Siemens SQM40.275R10

Сервопривод Siemens SQM40.275R10 служит для управления воздушными и газовыми заслонками, дисковыми затворами и другими устройствами, требующими вращательного движения. Подходит для горелок средней и высокой мощности, сжигающих газ или жидкое топливо. Работает в сочетании с автоматикой котла или другими устройствами управления. Максимальный угол открытия – 90°.

Особенности сервопривода SQM40.275R10:

• рабочее напряжение 110 В, допустимое отклонение -15%, +10%;
• крутящий момент – 10 Нм;
• открытие заслонки на угол 90° в течение 30 секунд;
• синхронный шаговый двигатель с защитой от блокировки;
• комплектация концевыми, вспомогательными выключателями, реле;
• вращение вала – влево (против часовой стрелки);
• внутренняя индикация положения;
• защита электрических контактов от влаги и пыли класса IP 54;
• устройство механической настройки кулачковых переключателей;
• нетребовательность в обслуживании рабочего узла;
• температура эксплуатации:-20...60 °C, влажность <95%.

Конструкция и установка

Сервопривод Siemens SQM40.275R10 собран из износостойких материалов. Основание корпуса отлито из алюминия, крышка выполнена из ударо-, термостойкого пластика. Вал может вручную разъединяться с двигателем при нажатии на штифт, фиксация осуществляется автоматически. Зубчатые колеса и подшипники смазаны составом, не требующим обновления. Установка сервопривода допускается в любом удобном положении. Для крепления сервопривода в днище проделаны отверстия.
