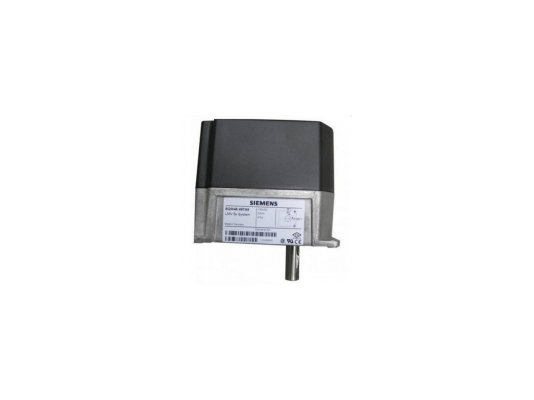

Сервопривод Siemens SQM40.275A20

Сервопривод Siemens SQM40.275A20 является частью системы автоматического регулирования потока воздуха, подаваемого на горение. Совместно с топочным автоматом обеспечивает производительную работу тепловой установки и получение максимального эффекта от сгорания топливной смеси. Используется также для продувки камеры сгорания и привода других элементов с вращательным движением. Характеризуется надежным исполнением, высоким уровнем защиты от пыли/влаги, легкой настройкой параметров, долговечной службой.

Основные характеристики SQM40.275A20:

• питание от сети 220 В, -15%, +10%;
• вращательный момент – 5 Нм;
• полный ход (открытие на 90°) за 30 секунд;
• направление вращения вала – влево (против часовой стрелки).

Комплектация и характеристики:

• оснащение 1 реле, 5 переключателями;
• синхронный электродвигатель с защитой от блокировки;
• редуктор и подшипниковая опора, не нуждающиеся в смазывании;
• открепляемый вручную вал с автоматическим присоединением;
• прочный корпус с основанием из алюминиевого литья и крышкой из термостойкого пластика;
• электрозащита по евростандарту IP 54;
• устройство механической настройки кулачковых переключателей;
• шкала для отображения углов точек переключения;
• рабочий диапазон угла открытия заслонки – 0...90°;
• внутренняя индикация положения;
• специальные отверстия для электропроводки;
• электрическое подключение через винтовые клеммы;
• монтаж в любом положении;
• требования к условиям эксплуатации: температура -20...+60 °C, влажность <95%

Применение

Сервопривод Siemens SQM40.275A20 разработан для оснащения средне- и высокомощных газовых и жидкотопливных горелок. Преимущественно используется в отопительных котлах, системах горячего водоснабжения, а также, вентиляционных, технологических промышленных установках.
