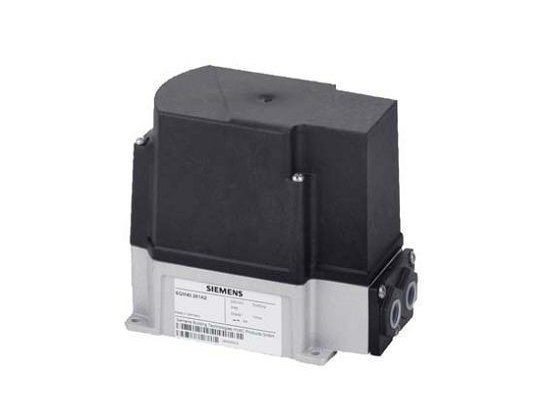

Сервопривод Siemens SQM40.255R13

Сервопривод Siemens SQM40.255R13 перемещает воздушные, газовые заслонки и другие элементы промышленных установок, требующие вращательного движения. Используется в средне- и высокомощных системах сжигания газа и жидкого топлива. Регулировка угла открытия осуществляется в диапазоне 0…90°. Устройство характеризуется надежным исполнением, точным позиционированием, нетребовательностью в обслуживании.

Особенности Siemens SQM40.255R13:

• комплектация концевыми, вспомогательными переключателями;
• синхронный двигатель с защитой от блокировки;
• рабочее напряжение 110 В, допустимое отклонение -15%, +10%;
• крутящий момент – 10 Нм;
• вращение вала – влево (против часовой стрелки);
• открытие заслонки на угол 90° в течение 30 секунд;
• внутренняя индикация положения;
• устройство механической настройки кулачковых переключателей;
• защита от атмосферных осадков и пыли IP 54;
• зубчатые колеса и подшипники, не требующие обслуживания;
• рабочие температуры (окружающий воздух):-20...60 °C, влажность <95%.

Устройство и монтаж

Сервопривод Siemens SQM40.255R13 состоит из прочного корпуса с литым алюминиевым основанием с пластиковой ударо-, термостойкой крышкой, рабочего узла и электрических компонентов. Вал, отсоединяемый при нажатии на штифт, фиксируется обратно автоматически. Зубчатая передача и подшипниковая опора обработаны смазкой пролонгированного действия, не нуждаются в техобслуживании. Допускается размещение сервопривода в произвольном положении.
