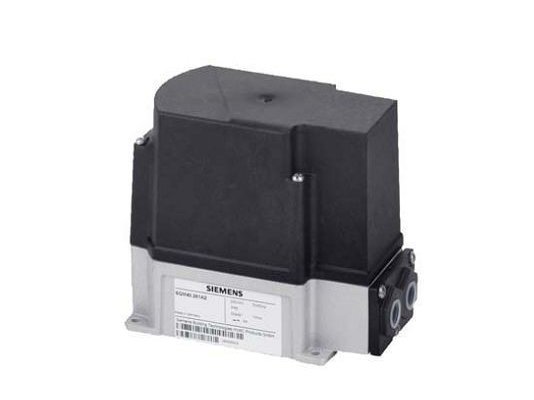

Сервопривод Siemens SQM40.255A21

Сервопривод Siemens SQM40.255A21 отвечает за перемещение газовых и воздушных заслонок, регулируя поток рабочей среды при формировании сжигаемой смеси. Может использоваться для продувки камеры сгорания. Работает под управлением автоматики котла. Открывает заслонку на 90° за 30 секунд.

Конструкции и особенности

• В компактном литом корпусе размещен синхронный двигатель с питанием от сети 220 В -15%, +10%, защитой от блокировки, крутящим моментом 10 Нм и левым вращением вала (против часовой стрелки).
• При изготовлении основания корпуса использован сплав алюминия, материал крышки – ударо-, термостойкий пластик. Изоляция электрических компонентов от пыли / влаги соответствует классу IP 54.
• Вал можно разъединить с двигателем, нажав на штифт. Обратное присоединение осуществляется автоматически. Зубчатые колеса и подшипники прошли обработку смазкой непрерывного действия, не нуждаются в обслуживании.
• Привод двигает заслонку на заданный угол под управлением топочного автомата, контроллера. Работает в паре с регуляторами.
• Регулировка концевых и вспомогательных выключателей осуществляется с помощью механических кулачков. Угол открытия регулируется в диапазоне 0...90°. Внутренняя индикация позволяет отслеживать положение вала.
• Технологические отверстия в крышке корпуса упрощают ввод кабелей. Фиксация сервопривода на рабочую поверхность осуществляется в любом положении.
• Привод стабильно работает в условиях температур окружающей среды:-20...60 °C, влажности <95%.

Достоинства:

• управление газовыми, воздушными заслонками и другими деталями, требующими вращательного движения;
• высокий уровень защиты от проникновения пыли и влаги и широкий диапазон температур эксплуатации, что расширяет возможности установки;
• простая настройка точек переключения.

Применение

Сервопривод Siemens SQM40.255A21 используется в системах отопления, горячего водоснабжения, вентиляции, кондиционирования, технологических установках на различных производствах. Подходит для средне- и высокомощных горелок, потребляющих газ или жидкое топливо.
