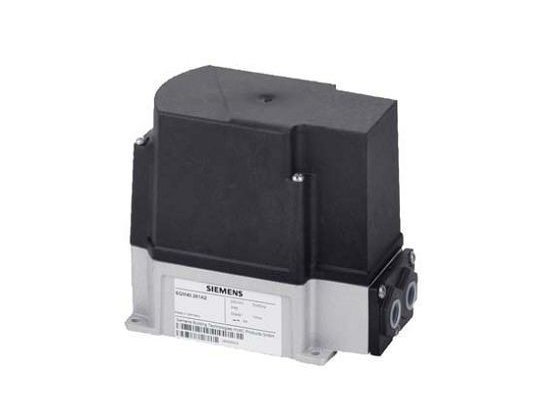

Сервопривод Siemens SQM40.215R13

Сервопривод Siemens SQM40.215R13 встраивается в систему автоматического регулирования мощности котла. Обеспечивает перемещение газовых или воздушных заслонок, управляя потоком, подаваемым на горение. Отличается надежной конструкцией,

точным позиционированием, легкой настройкой. Полный шаг (открытие на 90°) занимает 30 секунд.

Конструкции и особенности

• Сервопривод Siemens SQM40 собран в компактном корпусе с литым алюминиевым основанием и пластиковой ударо-, термостойкой крышкой. Электрические компоненты защищены от пыли и атмосферных явлений по стандарту IP 66 (NEMA 4).
• Работу привода обеспечивает синхронный двигатель с питанием от сети 110 В -15%, +10%, защитой от блокировки, крутящим моментом 10 Нм и левым вращением вала (против часовой стрелки).
• Вал может вручную открепляться от двигателя. Разъединение осуществляется при нажатии на штифт. Обратное зацепление происходит автоматически.
• Редуктор и подшипники смазаны долговечным смазывающим материалом, не требующим замены.
• Привод перемещает затвор на заданный угол под управлением автоматики горелки. Работает также в паре с регуляторами.
• Для установки параметров срабатывания предусмотрено устройство механической настройки кулачковых переключателей. Шаг открытия регулируется в диапазоне 0...90°. Предусмотрена внутренняя индикация положения.
• Технологические отверстия упрощают прокладку кабелей. Электроподключение осуществляется на винтовые клеммы. Размещение сервопривода возможно в любом положении.
• Конструкция рассчитана на эксплуатацию при внешних температурах:-20...60 °C, влажности <95%.

Преимущества:

• для газовых, воздушных заслонок и других вращающих устройств;
• литой алюминиевый корпус с пластиковой ударостойкой крышкой;
• точное открытие заслонки на заданный угол;
• надежный двигатель с защитой от остановки;
• внутренняя индикация положения;
• небольшое потребление энергии;
• простая настройка точек переключения;
• установка в любом положении.

Применение

Сервопривод Siemens SQM40.215R13 встраивается в системы сжигания жидкого топлива или газа средней и высокой мощности. В сочетании с другими устройствами регулирует соотношение воздуха и топлива (газа) в сжигаемой смеси для эффективной работы котла с запланированной мощностью.
