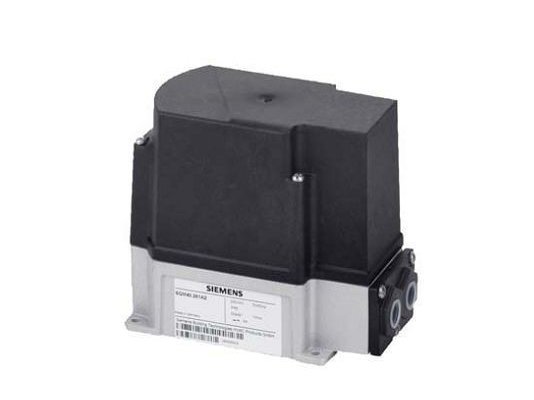

Сервопривод Siemens SQM40.215R11

Сервопривод Siemens SQM40.215R11 служит для приведения в действие газовых и воздушных заслонок при эксплуатации промышленных систем сжигания топлива. Характеризуется надежной конструкцией, точным позиционированием, простотой монтажа и настройки. Полный шаг (открытие на 90º) занимает 30 секунд.

Конструкции и особенности

• Конструкция Siemens SQM40 выполнена по стандарту защиты от атмосферных явлений и пыли IP 66 (NEMA 4). Детали корпуса отлиты из алюминиевого сплава, крышка изготовлена из крепкого пластика, не разрушаемого при механических и температурных воздействиях.
• Работу сервопривода обеспечивает синхронный шаговый двигатель с питанием от сети 110 В -15%, +10%, защитой от блокировки, крутящим моментом 10 Нм. Вал вращается против часовой стрелки, отсоединяется вручную нажатием на штифт с последующим автоматическим зацеплением.
• Рабочий механизм с подшипниковой опорой смазаны составом долговременного действия, не нуждающимся в замене.
• Привод двигает заслонку, открывая на необходимый угол, под управлением топочного автомата, контроллера, работает также в паре с регуляторами.
• Для задания параметров предусмотрено устройство механической настройки кулачковых переключателей. Шкалы рядом с кулачками показывают угол переключения. Допустимый диапазон шага открытия 0...90°. Предусмотрена внутренняя индикация положения.
• Электрическое соединение осуществляется на винтовые клеммы. Для удобства ввода кабелей в корпусе выполнены специальные отверстия. Сервопривод может размещаться в любой ориентации. Рассчитан на эксплуатацию при температурах:-20...60 °C, влажности <95%.

Преимущества:

• универсальность;
• высокий уровень пылевлагозащиты корпуса;
• точное открытие заслонки на заданный угол;
• реверсивный двигатель с защитой от остановки;
• внутренняя индикация;
• простая регулировка концевых и вспомогательных переключателей;
• монтаж в любом положении;
• незначительное энергопотребление.

Применение

Сервопривод Siemens SQM40.215R11 устанавливают в промышленные горелки средней и высокой мощности, сжигающие газ или жидкое топливо. Совместно с управляющим устройством участвует в процессе автоматического регулирования расхода воздуха или газа для достижения необходимой пропорции компонентов топливной смеси и их оптимального смешивания.
