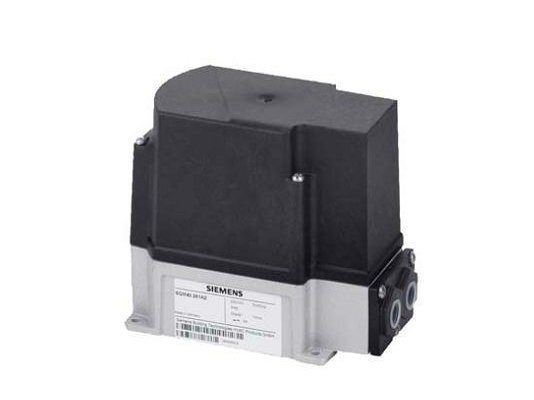

Сервопривод Siemens SQM40.155R11

Сервопривод Siemens SQM40.155R11 – элемент системы автоматического регулирования состава топливовоздушной смеси. Применяется в газовых и жидкотопливных горелках средней и высокой мощности. Функцией является приведение в действие газовых, воздушных заслонок, дисковых затворов.  Шаг открытия задается в диапазоне: от 0 до 90°. Время открытия на 90° – 15 секунд.

Особенности Siemens SQM40.155R11:

• оснащение 4 переключателями;
• питание от сети напряжением 110 В, -15%, +10%;
• полное открытие заслонки на 90º в течение 15 секунд;
• работа от синхронного двигателя с защитой от блокировки и крутящим моментом 5 Нм;
• вращение приводного вала – влево (против часовой стрелки);
• отсоединение вала от двигателя нажатием на штифт с повторным автоматическим зацеплением;
• механическая настройка концевых и вспомогательных переключателей;
• внутренняя индикация положения;
• автоматическая смазка редуктора и подшипниковой опоры.

Исполнение

Корпус отлит из сплава алюминия, крышка изготовлена из ударопрочного, термостойкого пластика. Электрические компоненты защищены от внешних воздействий по стандарту IP 54. Конструкция может размещаться в любом положении. Условия эксплуатации: температуры внешней среды - 20...60 °C, влажность <95%.

Достоинства:

• быстрое перемещение;
• точное позиционирование заслонки;
• синхронный двигатель с защитой от блокировки;
• надежная, износостойкая конструкция;
• высокий уровень защиты от пыли и влаги, IP 54;
• незначительное энергопотребление.

Применение

Сервопривод Siemens SQM40.155R11 применяется в котлах отопления, системах горячего водоснабжения, промышленных технологических установках, работающих на газе или жидком топливе. Может использоваться для комплектации систем вентиляции, кондиционирования воздуха и для других устройств, где требуется автоматическое регулирование потока рабочей среды.
