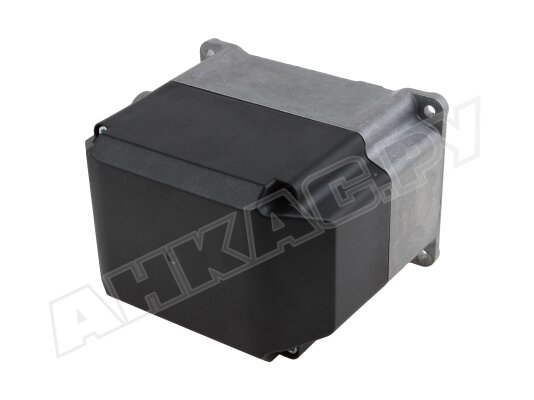

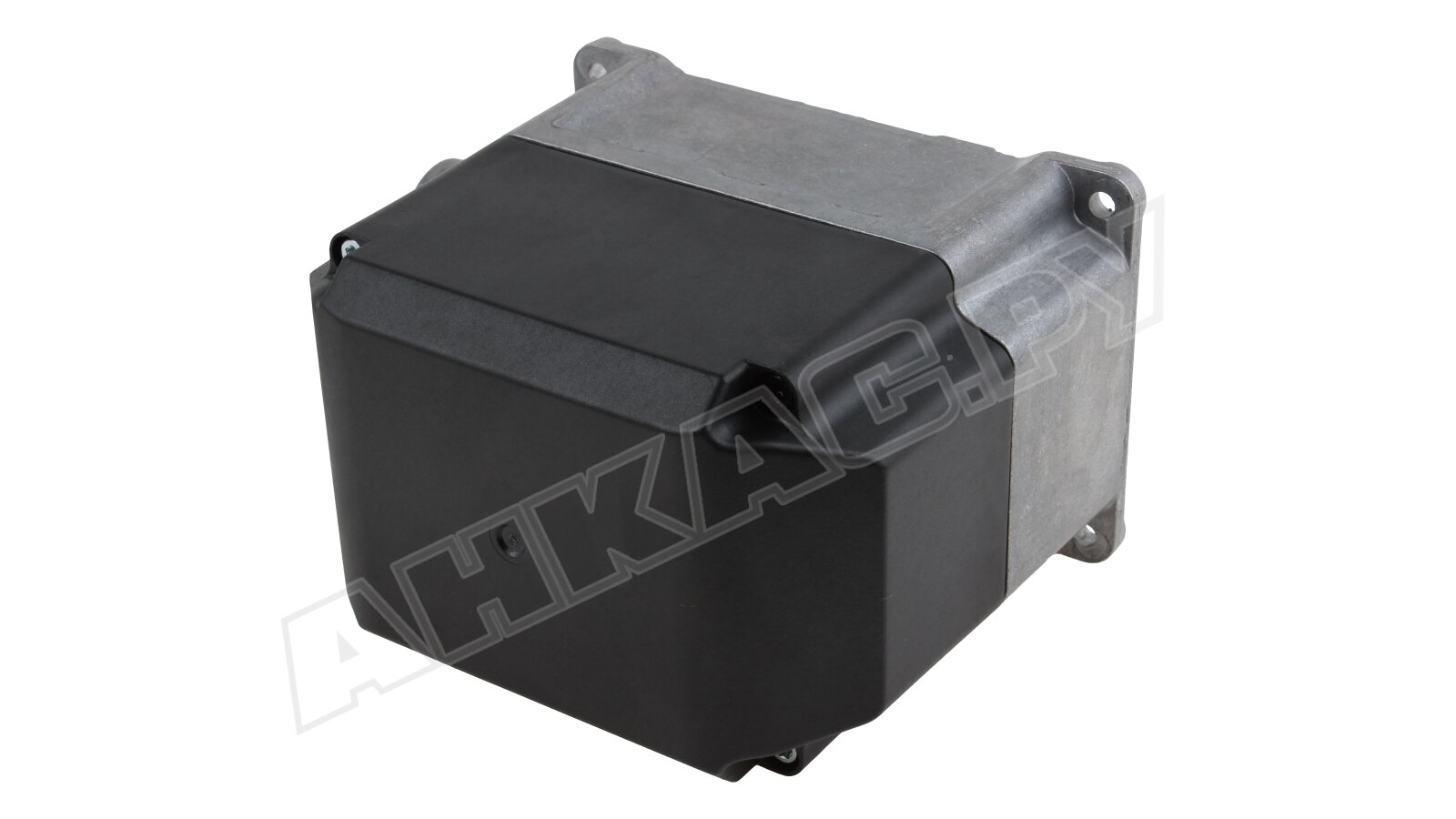

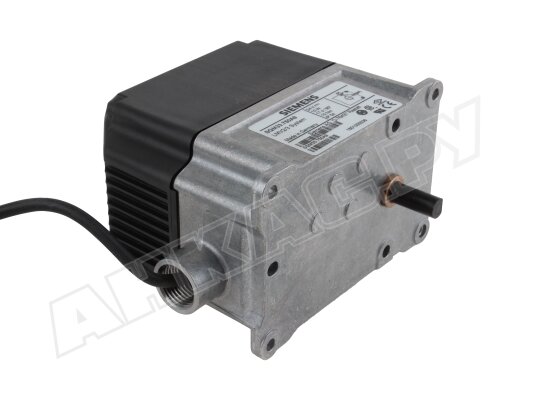

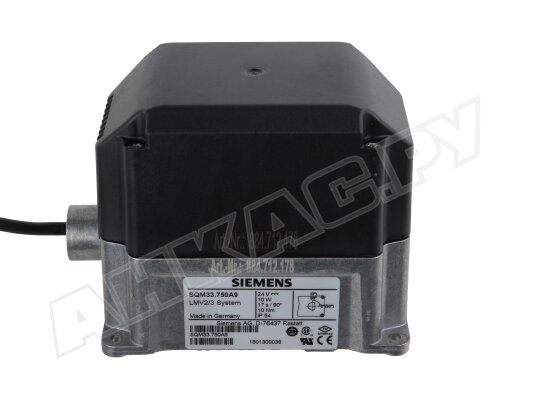

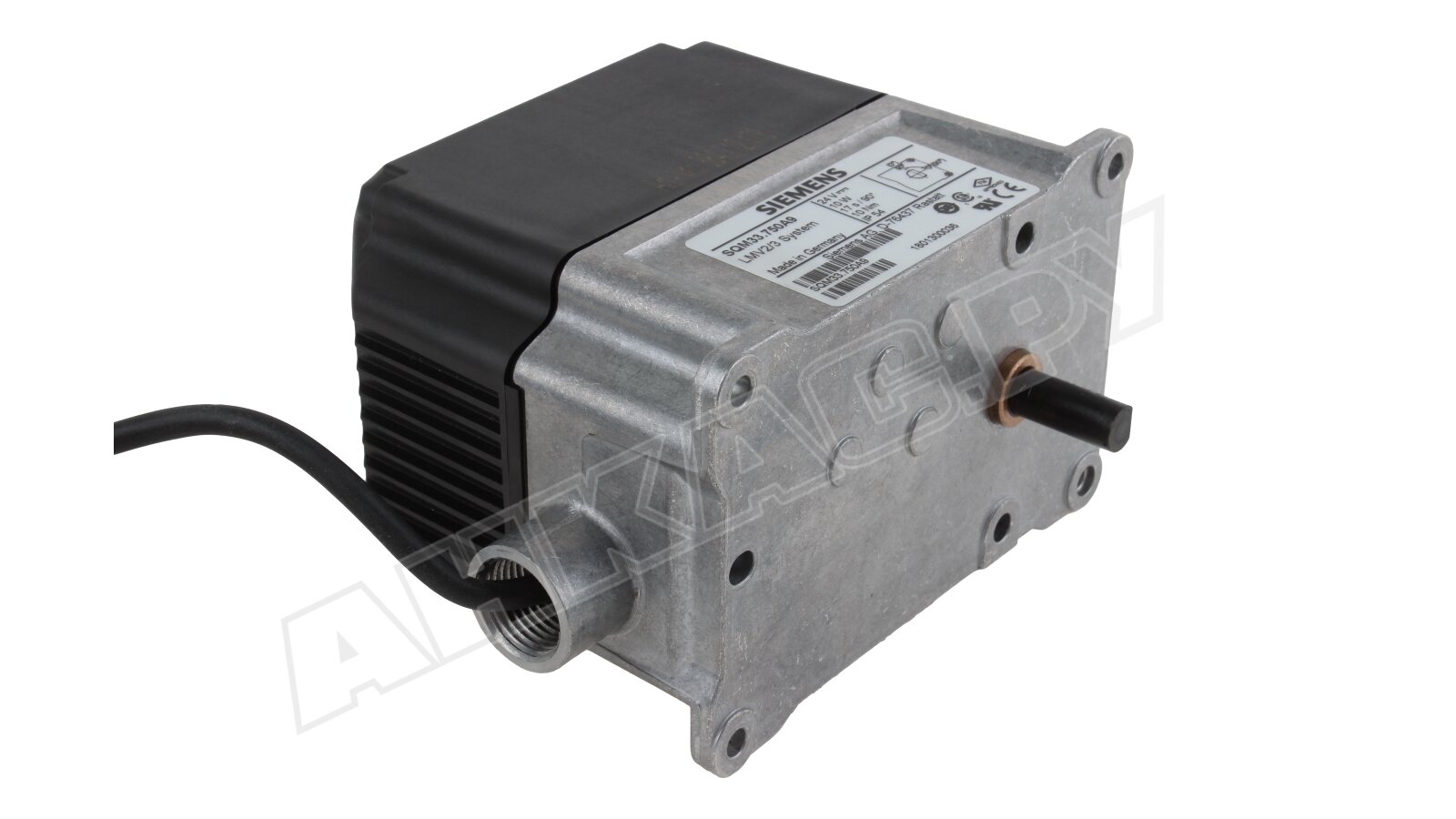

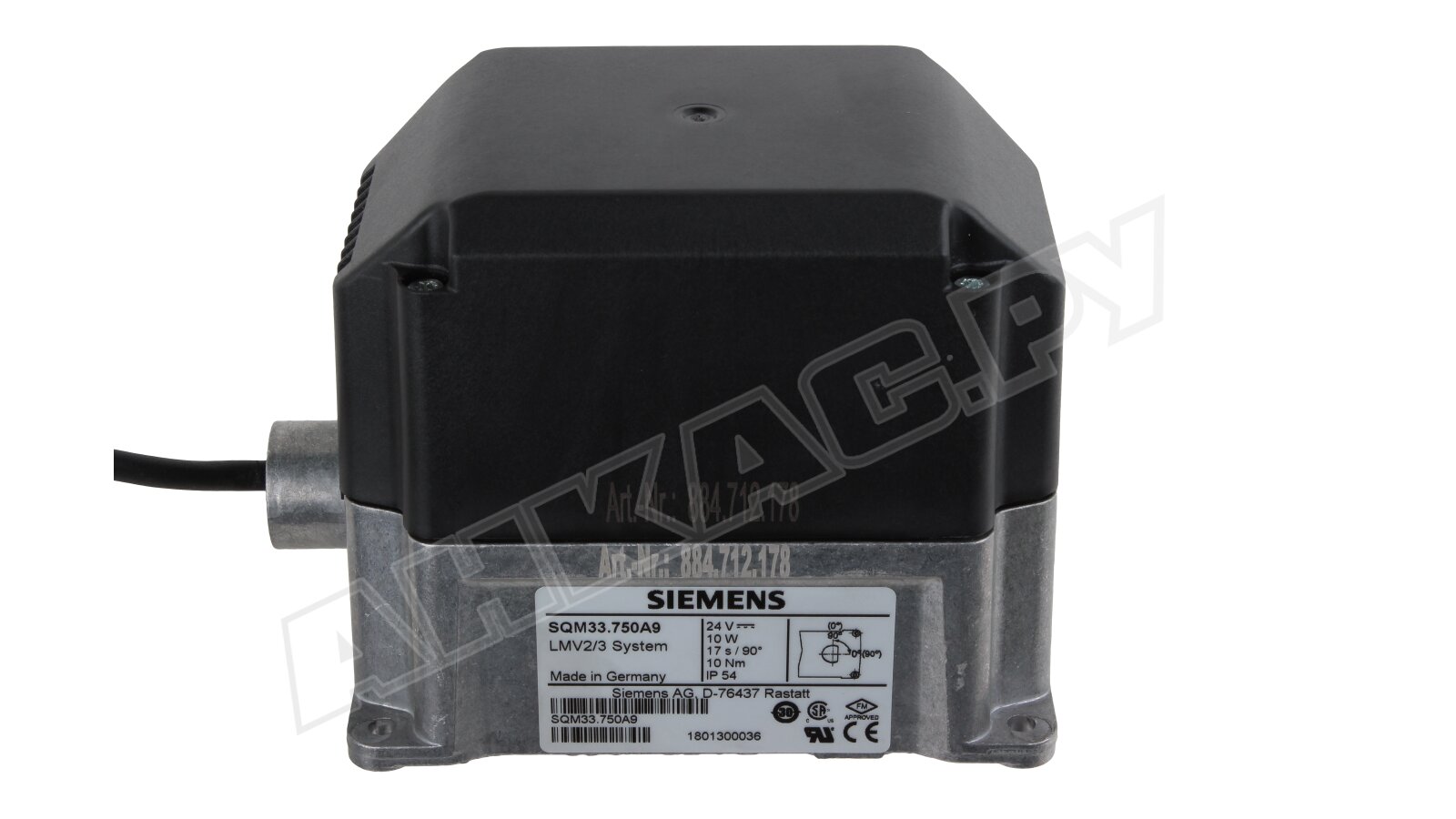

Сервопривод Siemens SQM33.750A9

Сервопривод Siemens SQM33.750A9 совместно с менеджером горения или другим управляющим устройством регулирует положение газовой, воздушной заслонки, жидкотопливных клапанов при подготовке топливной смеси к сгоранию. Оптимальная пропорция топлива и воздуха обеспечивает эффективную работу котла. Угол заслонки задается в диапазоне: от 0 до 90°. На полное открытие уходит 17 секунд.

Конструкция и особенности

• Сервопривод SQM33 отличается надежной, долговечной конструкцией. Редуктор имеет небольшой зазор. Корпус отлит из алюминия, крышка произведена из ударопрочного термопластика, редуктор – из стали и пластмассы, приводной вал – из стали.
• Для обработки зубчатой передачи и подшипниковой опоры использована смазка длительного действия, что освобождает от необходимости обслуживания рабочего узла в период эксплуатации.
• Управление и подача ответного сигнала о положении заслонки осуществляется через совместный кабель. Он также служит для электропитания.
• Siemens SQM33 работает от синхронного шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 10 Нм. Все основные параметры определяются топочным автоматом (например, LMV27) или другим управляющим устройством.
• Конструкция выполнена по стандарту электрозащиты IP 54. При установке требуется защитить подшипник вала от воздействия воды и пыли. Монтажное положение может быть любым. Сервопривод размещается в местах с температурой окружающего воздуха -20...+60 °C и относительной влажности <95%. Ресурс изделия – 250 тыс. полных циклов (закрыто-открыто-закрыто).

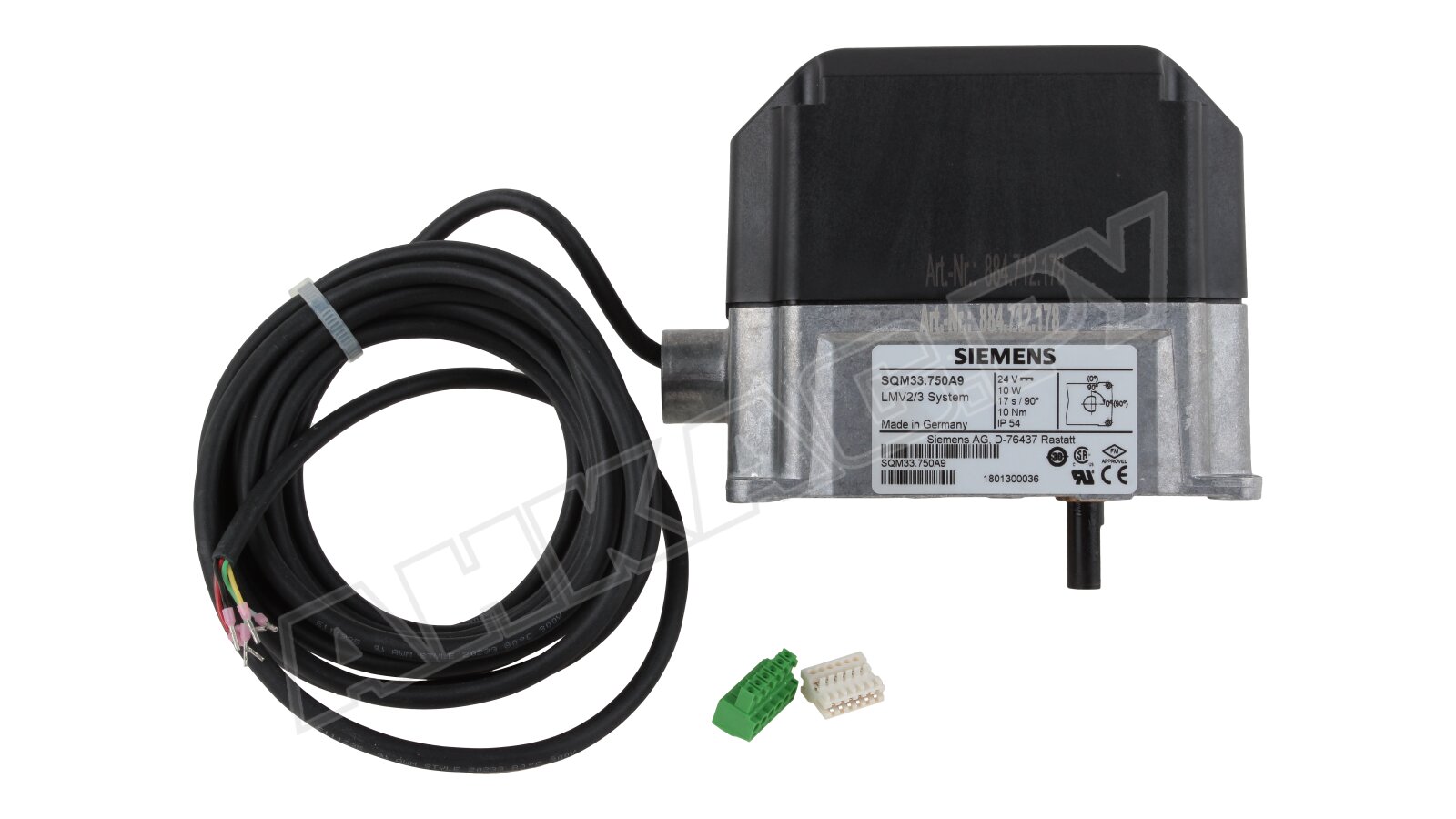

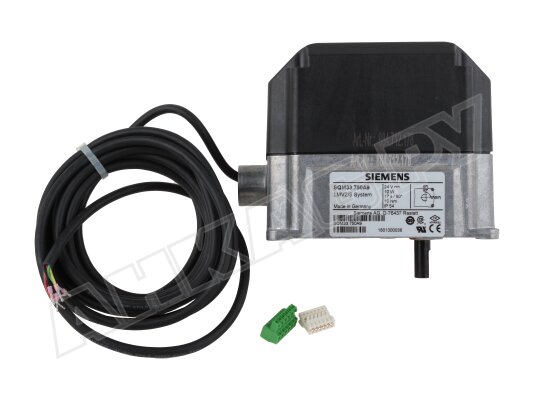

Siemens SQM33.750A9 укомплектован кабелем длиной 3,6 м, наконечниками для многожильных проводов, 6-полюсным соединительным штекером RAST3,5. Отдельно можно заказать адаптер для газовой заслонки.
