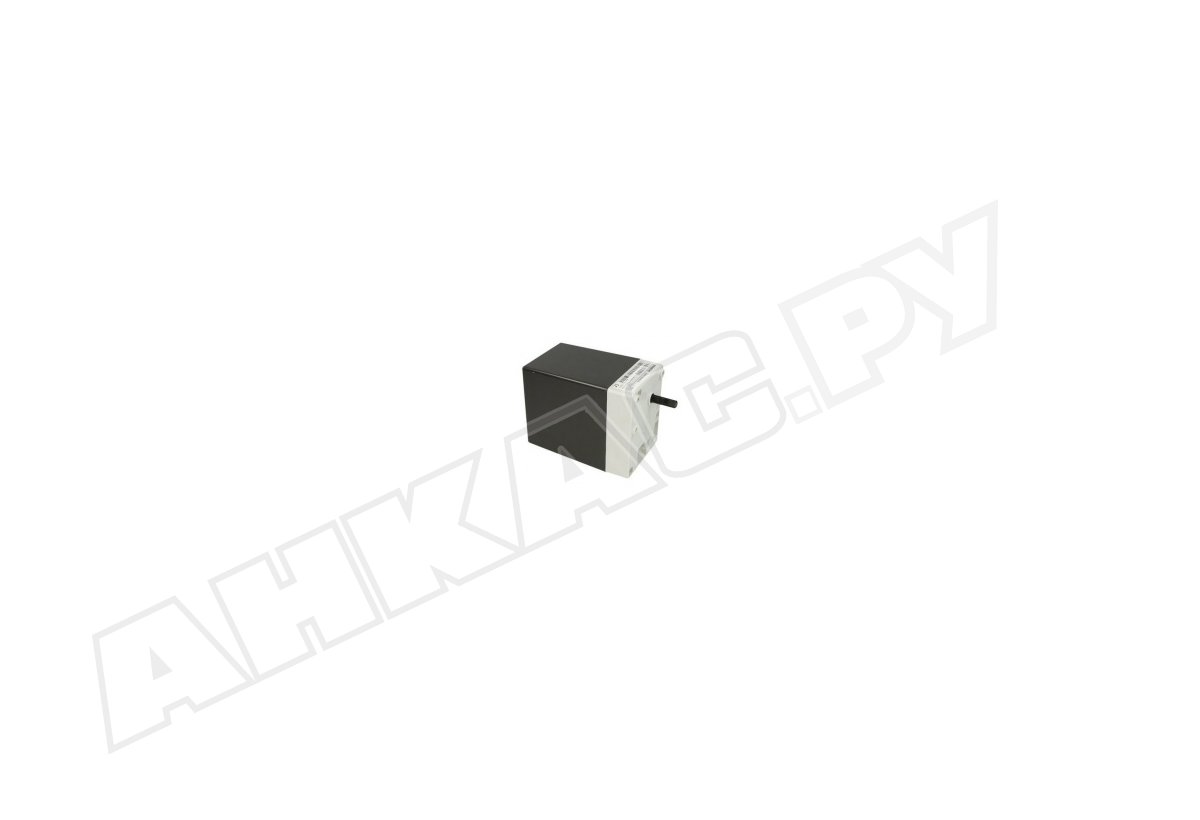

Сервопривод Siemens SQM20.16502

Сервопривод Siemens SQM20.16502 отличается усиленным исполнением. Оснащен закаленным валом, азотированными зубчатыми колесами. Обеспечивает точное позиционирование заслонок и других подвижных элементов для управления расходом газа или воздуха. Применяется в жидкотопливных и газовых промышленных горелках. Работает под управлением автоматики котла.

Особенности и параметры Siemens SQM20.16502:

• диапазон настройки угла открытия – 0… 160°;
• рабочее напряжение 220 В, -15 %, +10%;
• время открытия заслонки на 90/ 130° – 29/ 42 сек.;
• крутящий момент – 10 Нм;
• приводной вал диаметром 12 мм;
• направление вращения вала – левое (против часовой стрелки);
• работа от синхронного реверсивного двигателя с защитой от блокировки;
• усиленное исполнение – вал из закаленной стали, зубчатые колеса – из азотированной стали;
• оболочка редуктора – алюминиевое литье, крышка из термостойкого, ударопрочного полимера;
• внутренняя индикация положения;
• возможность подключения потенциометра (опционально);
• 2 концевых, ограничивающих ход, переключателя;
• 5 вспомогательных переключателей для управления внешними приборами (отслеживания промежуточных позиций);
• отсоединение редуктора вручную, нажатием на рычаг для облегчения регулирования главной оси в обоих направлениях;
• задание точек срабатывания с помощью кулачковых шайб и шкал рядом с кулачками;
• подключение на винтовые зажимы;
• защита от проникновения пыли и влаги по стандарту IP 54;
• подшипник редуктора из спеченной бронзы, обработанный смазкой непрерывного действия;
• 4 отверстия с резьбой для кабельных вводов Pg11;
• 3 глухих резьбовых отверстия М5 для крепления на поверхность;
• возможность установки в произвольном положении;
• температуры эксплуатации -20…+60 °C, влажность <95%.

Заявленный производителем срок эксплуатации сервопривода Siemens SQM20.16502 – 250 тыс. циклов (закрыто-открыто-закрыто).
