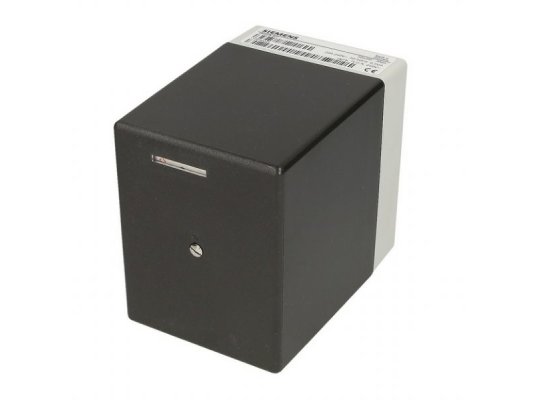

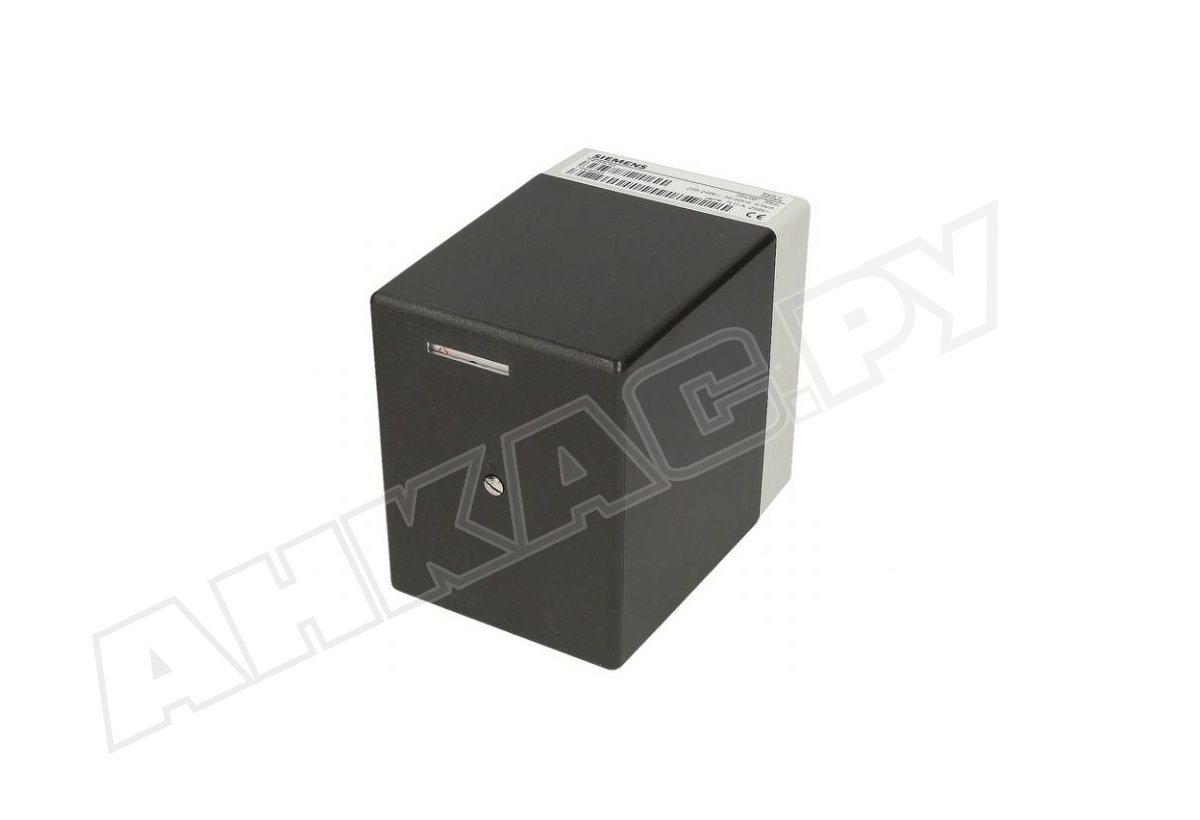

Сервопривод Siemens SQM11.15502

Сервопривод Siemens SQM11.15502 под управлением автоматики горелки точно позиционирует воздушную или газовую заслонку, регулируя объем подаваемого на горение воздуха или газа для получения топливной смеси. Задание параметров срабатывания осуществляется с помощью кулачковых шайб. Максимальный угол позиционирования – 160°.

Особенности:

• питание от сети 220 В, -15 %, +10%;
• правое вращение вала (по часовой стрелке);
• время открытия заслонки (поворот на 90°) – 14 сек.;
• крутящий момент – 10 Нм;
• угол установки – 0…160°;
• работа от синхронного реверсивного электродвигателя с защитой от блокировки;
• внутренняя индикация положения;
• 2 концевых переключателя, ограничивающих угол открытия;
• 5 дополнительных переключателей для управления подключенными приборами или контроля промежуточных позиций;
• возможность отсоединения редуктора нажатием на рычаг для упрощения регулировки главной оси в обоих направлениях;
• выбор параметров срабатывания конечных и вспомогательных переключателей вращением соответствующих кулачковых шайб в рабочем диапазоне;
• шкалы рядом с кулачками для точного и быстрого задания уставок;
• электрозащита корпуса от проникновения пыли и влаги класса IP 40;
• подшипник редуктора из спеченной бронзы, обработанный смазкой постоянного действия;
• надежная конструкция с литым алюминиевым корпусом и термостойкой пластиковой крышкой;
• 4 отверстия с резьбой для кабельных вводов Pg11;
• 3 глухих отверстия с внутренней резьбой М5 для монтажа;
• подключение на винтовые зажимы;
• эксплуатация при температуре -20…+60 °C, относительной влажности <95%;
• оснащение потенциометром по запросу.

Ресурс службы сервопривода Siemens SQM11.15502 – 250 тыс. циклов (закрыто-открыто-закрыто).
