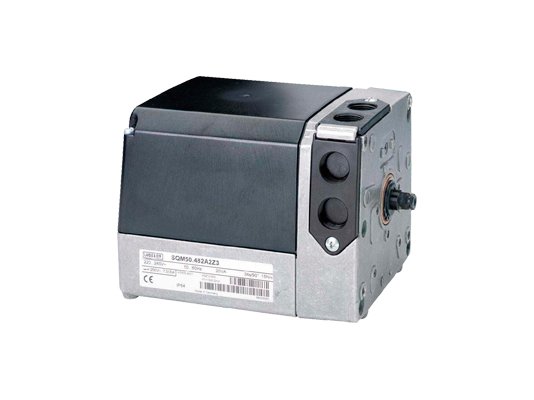

Сервопривод Siemens SQM10.15561

Сервопривод Siemens SQM10.15561 применяется для регулирования угла открытия воздушных заслонок в диапазоне 0-160° при эксплуатации промышленных газовых и жидкотопливных горелок. Участвует в подготовке топливовоздушной смеси перед сгоранием для получения оптимального соотношения топлива (газа) и воздуха и эффективной работы котла. Работает совместно с топочным автоматом. Характеризуется точным позиционированием, надежным исполнением, нетребовательностью в обслуживании, незначительным энергопотреблением.

Особенности:

• питание от сети 110 В;
• левое вращение вала (против часовой стрелки);
• время открытия заслонки (поворот на 90°) – 14 сек.;
• крутящий момент – 10 Нм;
• угол установки – 0… 160°;
• внутренняя индикация положения;
• 2 концевых переключателя для ограничения угла открытия;
• 5 вспомогательных переключателей для управления внешними устройствами или контроля промежуточных положений;
• работа от синхронного реверсивного электродвигателя с защитой от блокировки;
• защита корпуса от пыли и влаги класса IP 54;
• задание точек переключения каждого концевого и дополнительного переключателя вращением соответствующих кулачковых шайб в рабочем диапазоне;
• шкалы рядом с кулачками для точной настройки параметров;
• самосмазываемый подшипник редуктора из спеченной бронзы;
• корпус из литого под давлением алюминия;
• ударопрочная, термостойкая крышка из пластика;
• 4 отверстия с резьбой для кабельных вводов Pg11;
• ресурс службы 250 тыс. циклов (закрыто-открыто-закрыто) при номинальном моменте;
• 3 глухих отверстия с внутренней резьбой М5 для монтажных операций;
• подключение на винтовые зажимы;
• стабильная работа при температурах внешней среды от -20 до +60 °C, относительной влажности <95%.

Отдельно сервопривод Siemens SQM10.15561 можно дооснастить потенциометром (по дополнительной заявке, опция).
