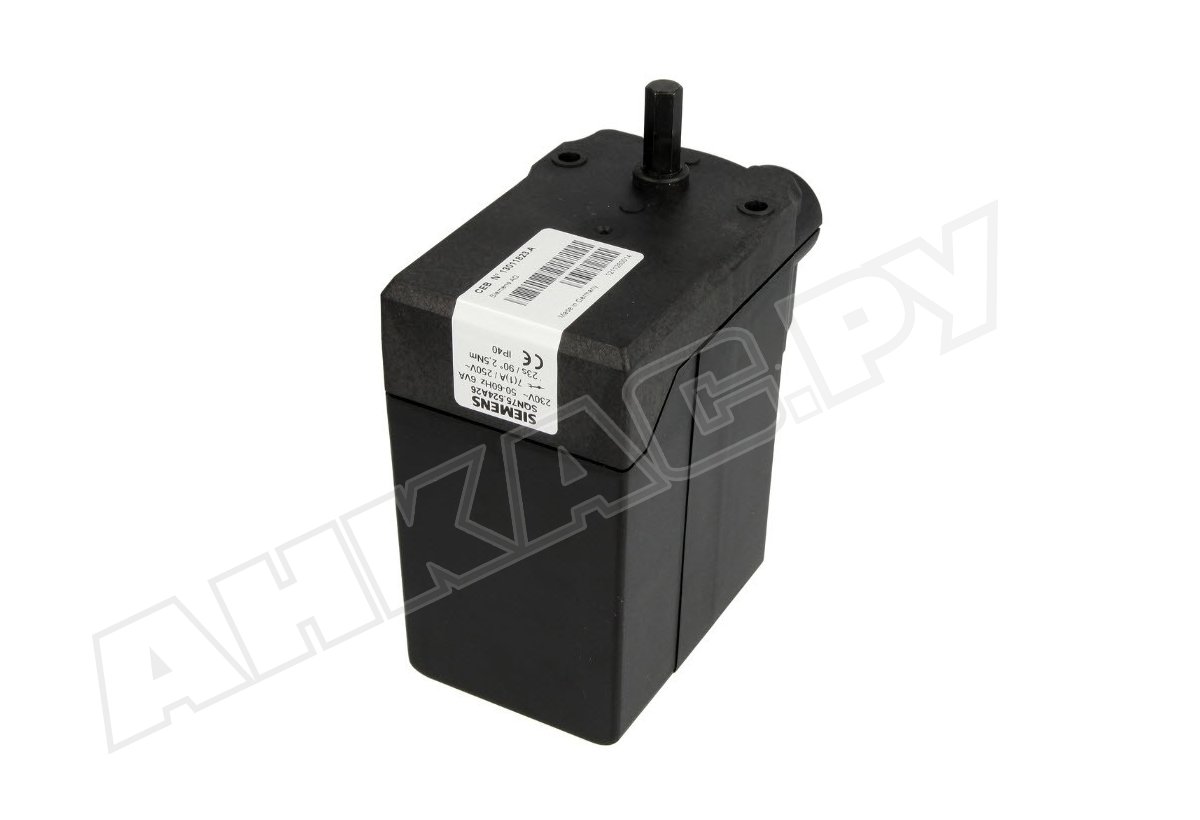

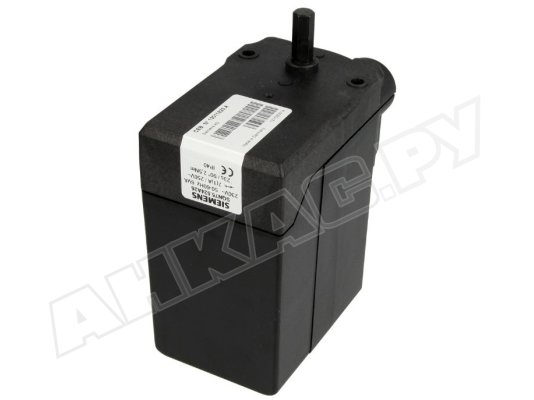

Сервопривод Elco SQN75.664A26

Сервопривод Elco SQN75.664A26, арт: 13012266 разработан для использования в газовых и жидкотопливных установках небольшой мощности. Открывает, закрывает, перемещает заслонку для подачи оптимального объема воздуха на горение, продувки камеры сгорания. Работает в сочетании с топочными автоматами, контроллерами RWF40, 3-позиционными регуляторами. Конструкция подготовлена к установке потенциометра.

Основные параметры:

• шкала открытия 0..130°, максимальный угол поворота – 160°;
• перемещение на 90º в течение 4 сек.;
• 4 вспомогательных и 2 концевых переключателя для задания параметров открытия;
• рабочее напряжение – 230 В, -15%, +10 %;
• внутренняя индикация текущего положения;
• возможность подключения потенциометра;
• работа от реверсивного синхронного двигателя с антиблокировкой;
• долговечный зубчатый механизм, обработанный смазкой постоянного действия;
• штепсельные клеммы для электроподключения;
• встроенный электронный контур;
• крепление в любом положении.

Конструкция

Корпус сервопривода изготовлен из пластика, стойкого к ударам, температурному воздействию. Соответствует классу защиты от пыли и влаги IP 54. Рабочие параметры переключения устанавливаются с помощью регулируемых кулачков и шкал разметки.

Достоинства:

• точное, стабильное переключение с учётом нагрузки;
• система защиты двигателя от блокировки;
• возможность установки потенциометра;
• износостойкий зубчатый механизм, не требующий обслуживания;
• открытие в диапазоне 0...160º;
• монтаж в любом положении;
• простая регулировка переключателей.

Условия эксплуатации

Сервопривод Elco SQN75.664A26 может эксплуатироваться при температурах -20..+60 °C. Нельзя допускать обледенение корпуса, образование конденсации, попадание влаги.
