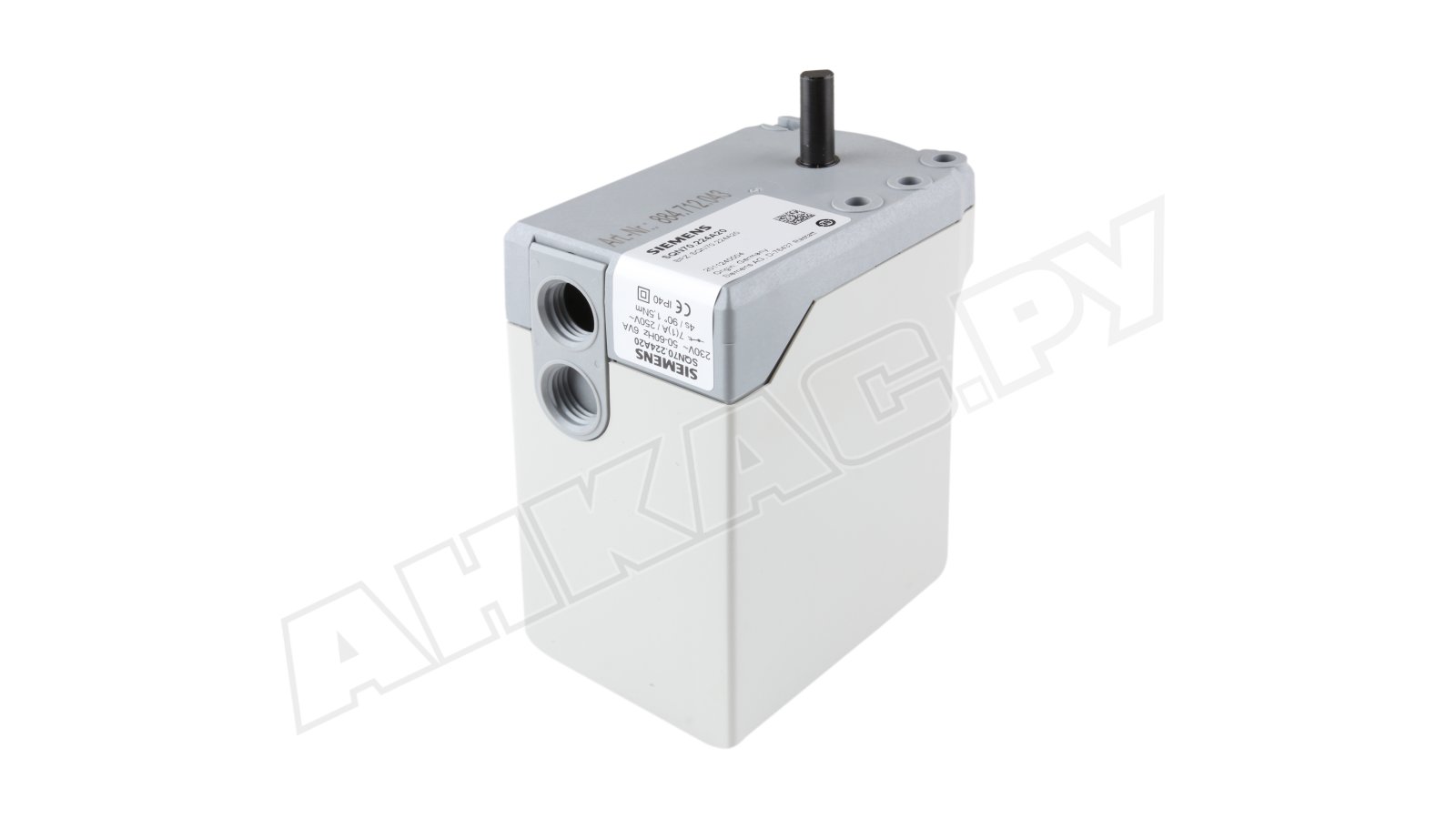

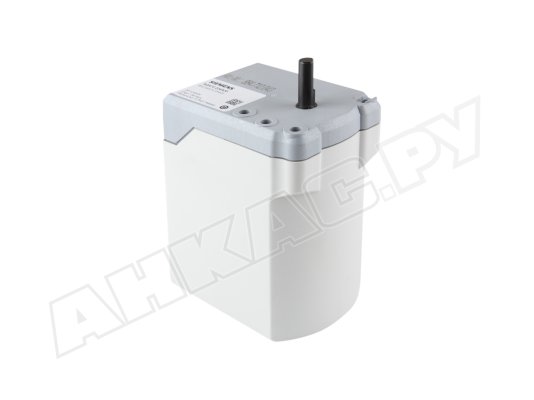

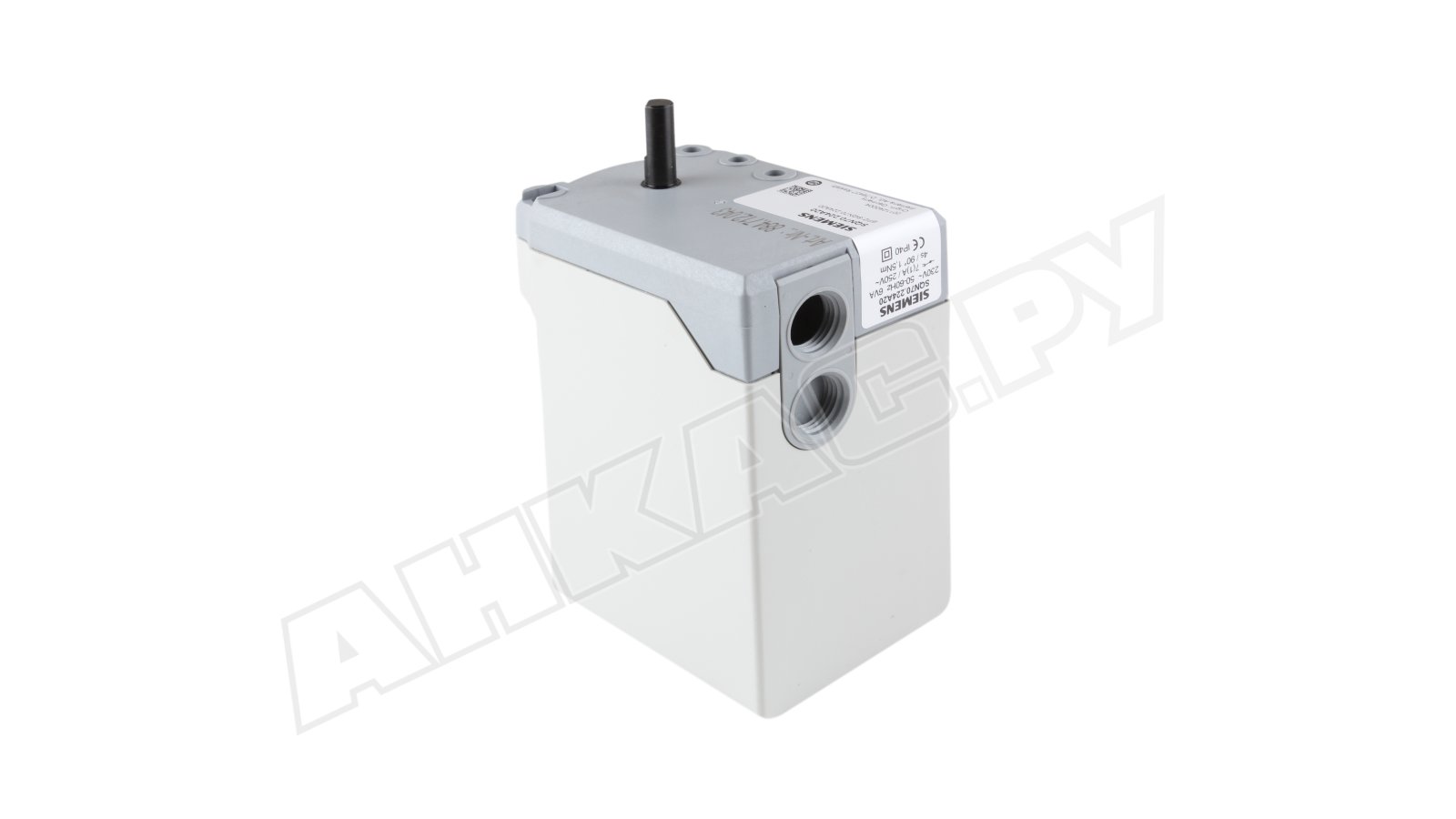

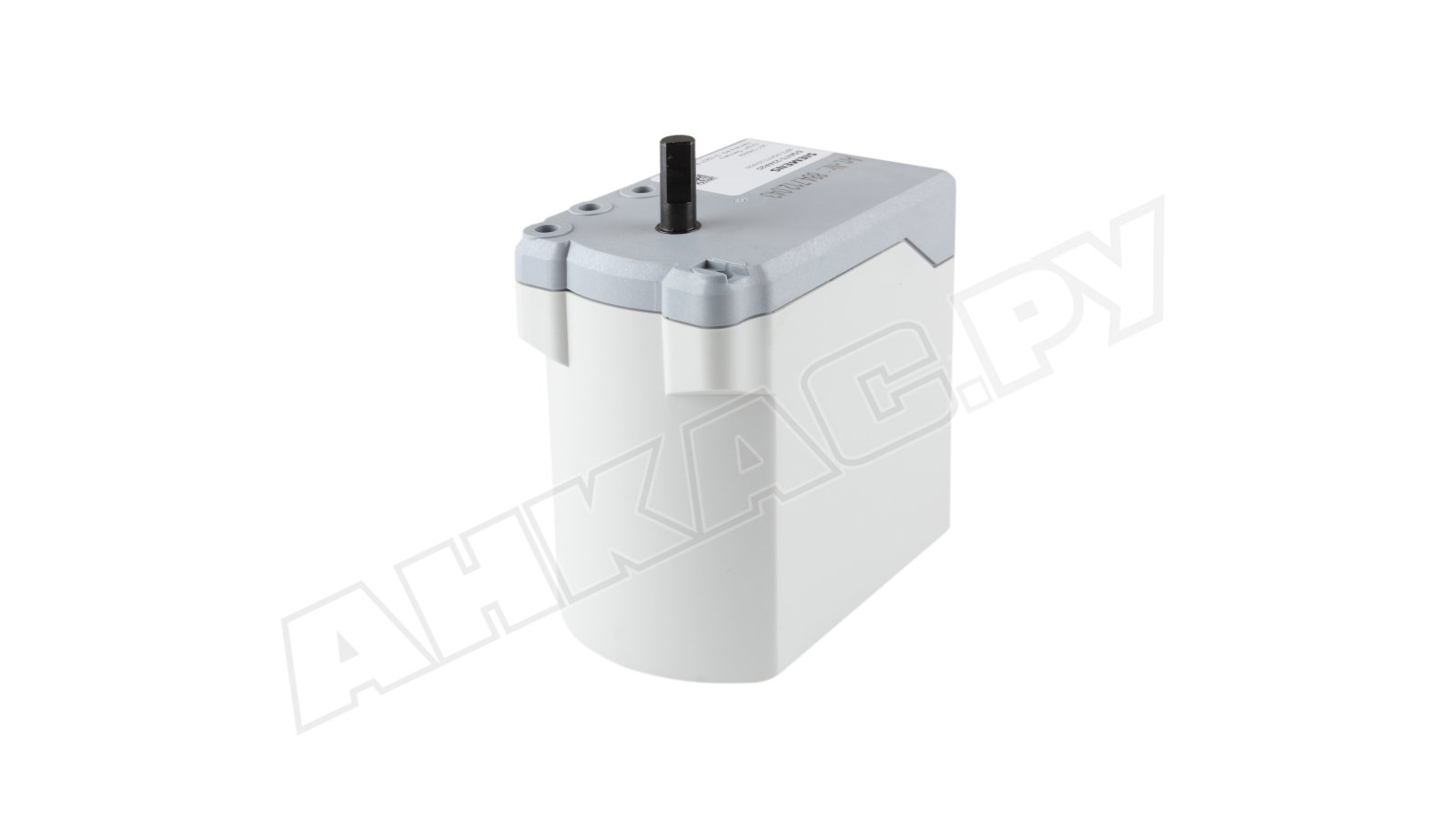

Сервопривод Elco SQN70.224A20

Сервопривод Elco SQN70.224A20, арт: 65322898 используется в сочетании с контроллерами RWF40, автоматикой котла или регуляторами для управления подачей воздуха с учетом нагрузки, продувки камеры сгорания. Открывает, передвигает и закрывает воздушную заслонку при эксплуатации газовых и жидкотопливных горелок малой/ средней мощности. Компактные габариты упрощают установку исполнительного механизма.

Особенности и основные параметры:

• шкала настройки 0..130°, максимальный угол поворота – 160°;
• открытие на 90º в течение 4 секунд;
• напряжение питания: 220 В, -15%, +10 %;
• работа от реверсивного синхронного двигателя с антиблокировкой;
• концевые и вспомогательные переключатели;
• интегральная электронная схема;
• внутренняя индикация текущего положения;
• материал приводного вала – черненая сталь;
• уровень пыле-, влагозащиты корпуса – IP40;
• левостороннее вращение вала;
• возможность размещения в любом положении.

Особенности

Сервопривод Elco SQN70.224A20 управляет положением воздушной заслонки, перемещая её на необходимый угол при вращении вала. Зубчатая передача обработана смазкой постоянного действия, не требует периодической замены. Приводной вал может вручную отсоединяться от передачи и электродвигателя, зацепление осуществляется автоматически.

Рабочий узел надежно защищен от внешних воздействий пластиковым ударопрочным корпусом. Полимерный материал устойчив к температурному воздействию. Привод стабильно работает при внешних температурах -20..+60 °C. Настройка рабочих параметров осуществляется с помощью кулачков и шкал разметки. Опционально доступен комплект для переоборудования корпуса под установку потенциометра, а также монтажные принадлежности.
