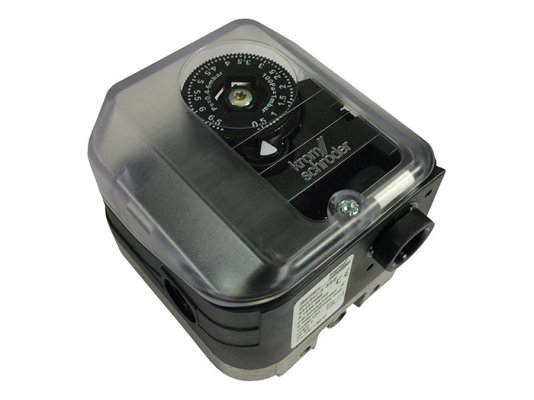

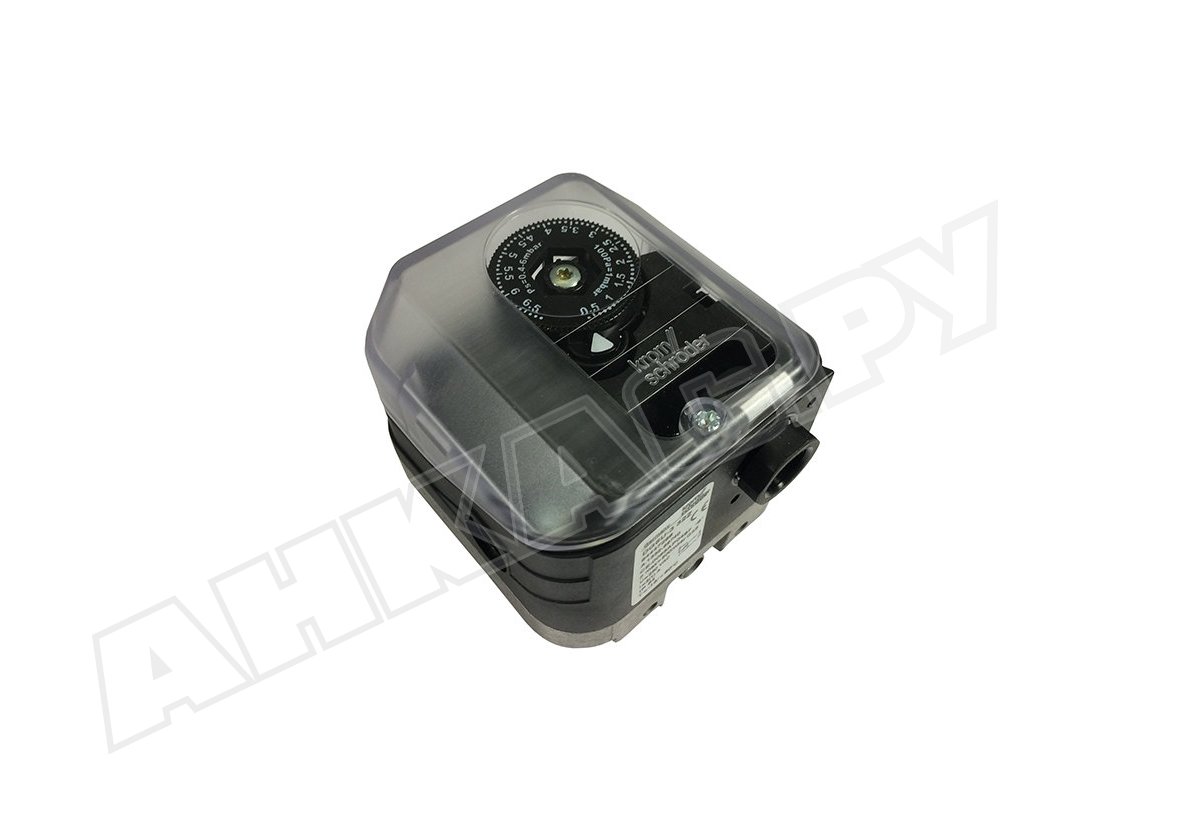

Реле давления Kromschroder DG 10UG-3K2

Реле давления Kromschroder DG 10UG-3K2, арт: 84447324 применяется для контроля избыточного, дифференциального давления и давления разрежения при эксплуатации промышленных котлов, теплогенераторов, устройств вентиляции и кондиционирования воздуха. Рабочей средой является воздух и горючие газы. Выбор точки срабатывания осуществляется ручным способом – поворотом регулировочного диска с цифровой разметкой. При достижении заданного значения микропереключатель датчика замыкает / размыкает контакт. Реле испытано и сертифицировано по нормам ЕС.

Особенности:

• максимальное давление в системе – 600 мбар;
• диапазон регулировки: от 1 до 10 мбар;
• диапазон срабатывания: от 0,8 до 1,5 мбар;
• датчик мембранного типа, без силикона;
• основание корпуса – из сплава AlSi 12;
• мембрана из бутадиен-нитрильного каучука;
• корпус из пластмассы PBT с армированием стекловолокном;
• низкая газопроницаемость оболочки;
• защита электрических контактов от пыли и влаги по стандарту IP 54;
• присоединение с помощью резьбы Rp 1/4";
• стабильное срабатывание при температурах внешней среды от -15 до +80 °C;
• точка замера давления на корпусе;
• электроподключение – на резьбовые клеммы;
• позолоченные контакты;
• красный/зеленый контрольный светодиод на 24 В;
• возможность установки в зонах повышенной опасности 1 и 2 при монтаже изолированного усилителя сигнала.

Положение в системе

Реле давления Kromschroder DG 10UG-3K2 может устанавливаться вертикально (рекомендуемая ориентация), горизонтально. При отклонении от вертикального положения значение точки переключения изменится (подробная информация – в инструкции к реле давления). При сборке следует исключить попадание паров силикона внутрь устройства.
