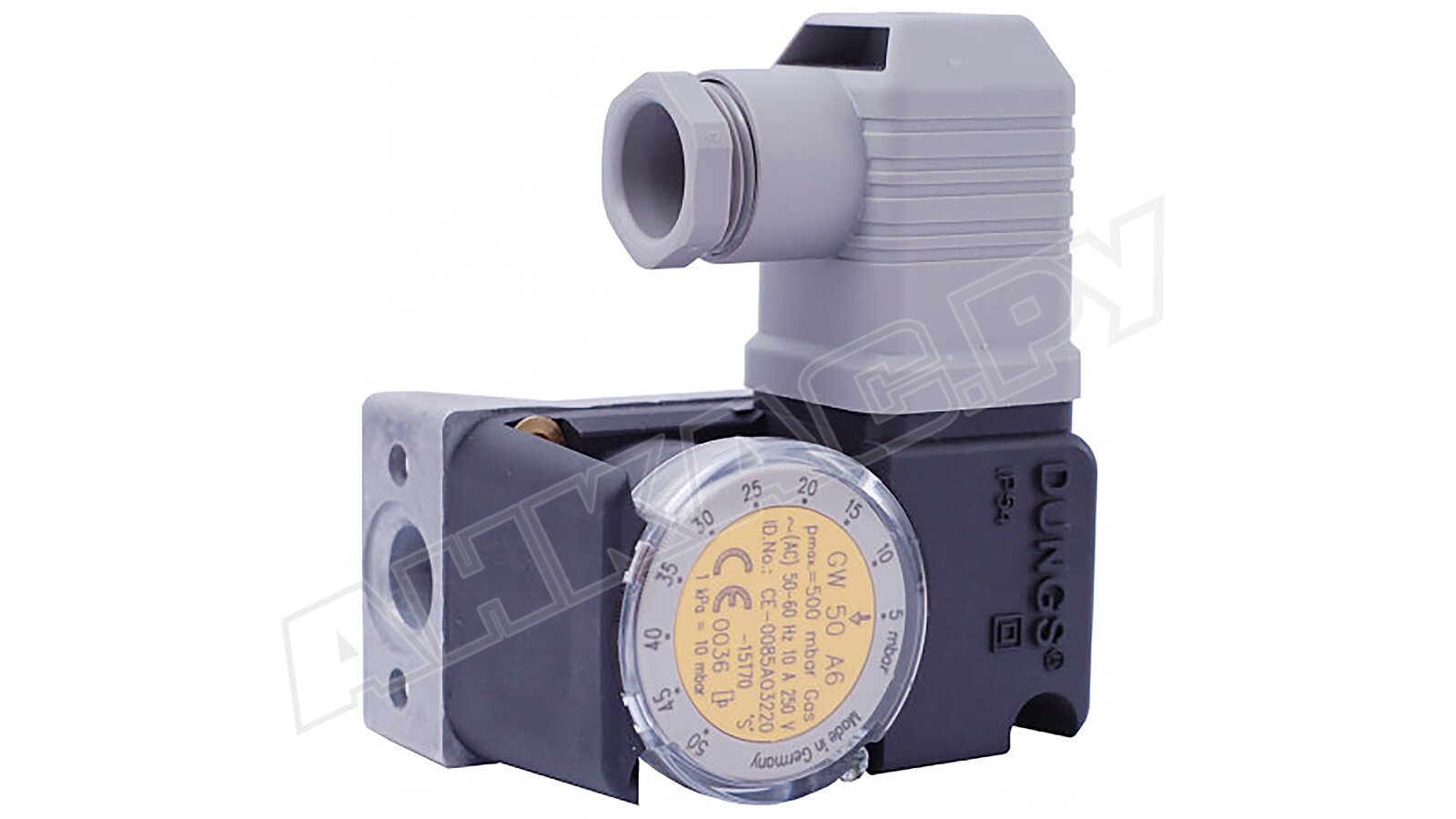

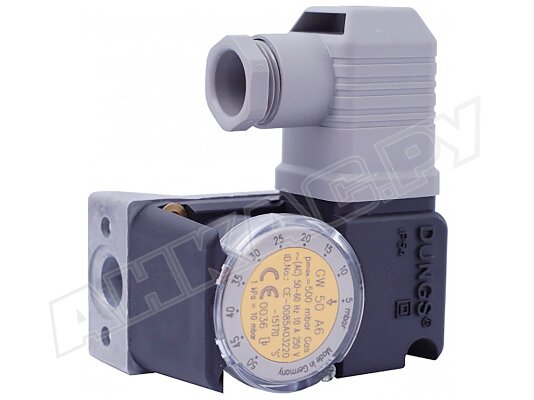

Реле давления Dungs GW 50 A6 1P

Реле давления газа Dungs GW 50 A6 1P – необходимый элемент системы автоматического регулирования подачи газа в топочном агрегате. Прибор контролирует давление разряжения и избыточное давление.  Конструкция переключателя рассчитана на давление в топочной установке не выше 500 мбар Реле изготовлено по стандартам ЕС, испытано на продолжительность срока службы по EN 1854. Характеризуется быстрым срабатывания при отклонении значения давления. В комплектацию включена кабельная розетка.

Конструкция, комплектация и параметры

• Реле давления замыкает контакт электрической сети при изменении действительного значении давления относительно заданной величины. Сигнал отправляется на автоматику горелки.
• Точка срабатывания настраивается в диапазоне от 5 до 50 мбар вручную, вращением диска с цифровой разметкой. Диапазон срабатывания – 3 мбар. Конструкцией предусмотрен штуцер для измерения давления.
• Прочный металлический корпус обеспечивает надежную изоляцию электрических компонентов от механических воздействий, брызг и пыли. Оболочка выполнена по нормативу IP54. Электрические контакты изготовлены из серебра, переключающее устройство – из полиамида, мембрана – из НБК.
• Монтаж выполняется с помощью резьбового отверстия G1/4, что сокращает длительность установки и обеспечивает надежное размещение.
• Прибор рассчитан на широкий диапазон температур эксплуатации, от -15°C до +70°C (рабочая среда и окружающий воздух).
• Предусмотрен трехфазный изолированный электрический разъем для штепсельной розетки, без заземления.

Достоинства:

• литой алюминиевый корпус;
• быстрое срабатывание;
• защитная оболочка класса IP 54;
• стабильная работа при температуре до +70 градусов;
• штуцер для измерения давления;
• удобство установки в газопровод.

Особенности монтажа

Реле давления газа Dungs GW 50 A6 1P артикул 231113 фиксируется в системе вертикально (стандартное размещение) или в другой позиции. Установка прибора по горизонтали, диагонали или вверх мембраной приводит к смещению точки переключения относительно заданной.
