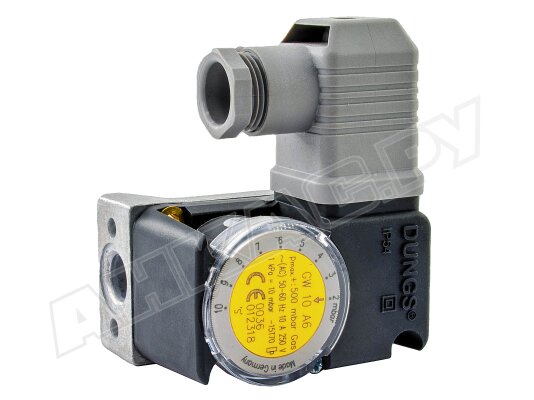

Реле давления Dungs GW 10 A6 1P
Описание товара
Реле давления газа Dungs GW 10 A6 1P артикул 231112 – важная часть системы автоматики газовой горелки. Служит для контроля избыточного давления/ давления разряжения в установках с давлением до 500 мбар. Прибор регулируется в диапазоне от 2 до 10 мбар. Металлический корпус обеспечивает безупречную защиту электрических контактов от внешних воздействий. Прибор выполнен по европейскому стандарту EN 1854, класс «S». Поставляется в комплекте с кабельной розеткой.
Особенности
- Реле Dungs GW 10 A6 – прибор для включения/ переключения / выключения электрической цепи при изменении действительной величины давления в сравнении с установленным значением.
- Параметры переключения датчика задаются в ручном режиме, поворотом регулировочного колеса со шкалой разметки. Диапазон настройки: от 2 до 10 мбар, диапазон срабатывания – 1,5 мбар. В корпус прибора встроен штуцер для измерения давления.
- Корпус реле выполнен из литого алюминия, защищает внутренние компоненты от механических воздействий, проникновения пыли и влаги. Уровень электрозащиты – IP 54. Переключатель изготовлен из полиамида, мембрана – НБК. Контакт переключения – Ag. Реле стабильно работает в широком температурном диапазоне, от -15°C до +70°C.
- Устройством предусмотрен 3-фазный изолированный электрический разъем для штепсельной розетки, без заземления. Монтаж в линию осуществляется при помощи резьбового соединения Rp 1/4.
Достоинства:
- прочный, ударостойкий алюминиевый корпус;
- стабильное срабатывание;
- измерительный штуцер;
- пыле-, влагозащита оболочки класса IP 54;
- эксплуатация в широком диапазоне температур;
- легкая и быстрая установка в состав газового оборудования.
Монтаж
Реле давления газа Dungs GW 10 A6 размещается в любом монтажном положении. Оптимальная ориентация – вертикальная. При размещении под углом, горизонтально или вверх мембраной реле будет срабатывать при большем/меньшем давлении относительно установленной величины. Допустимое отклонение заданной границы ≤ ±15 %.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
