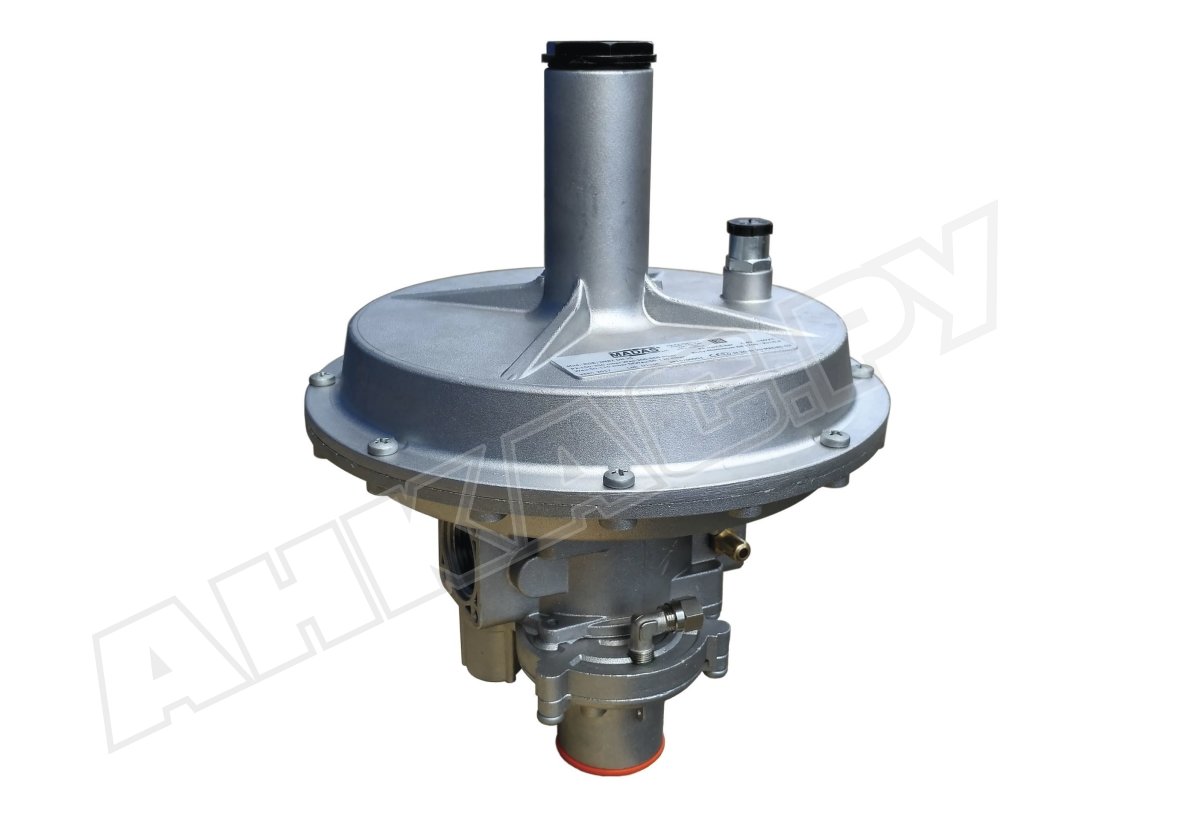

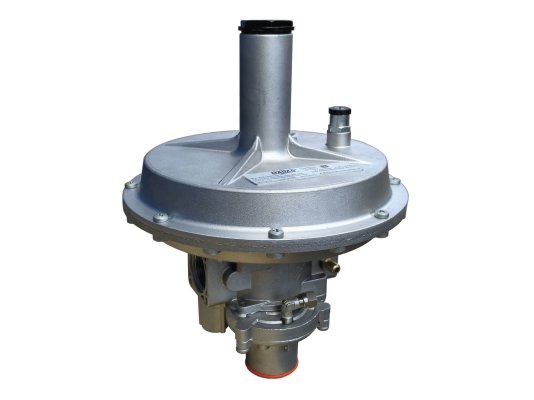

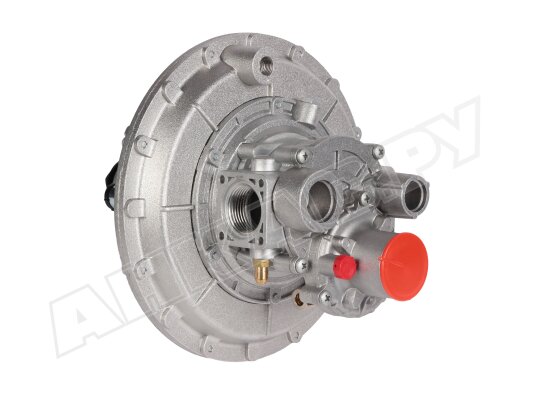

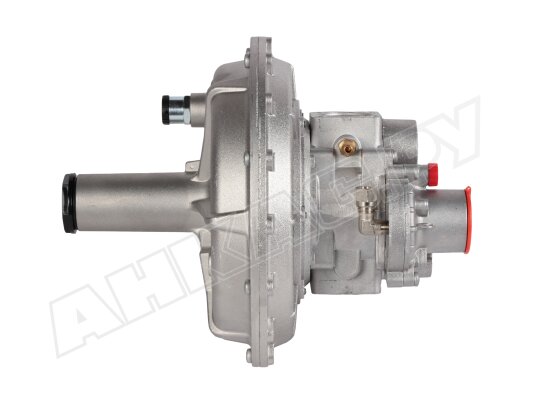

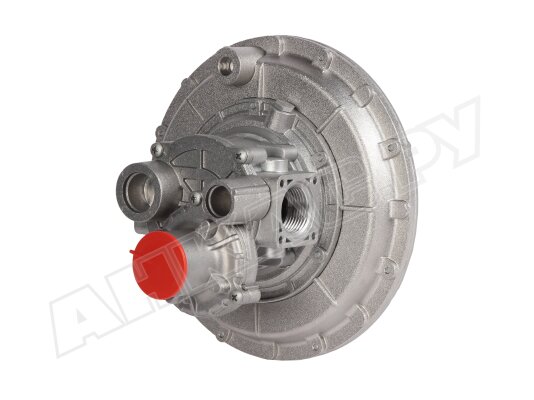

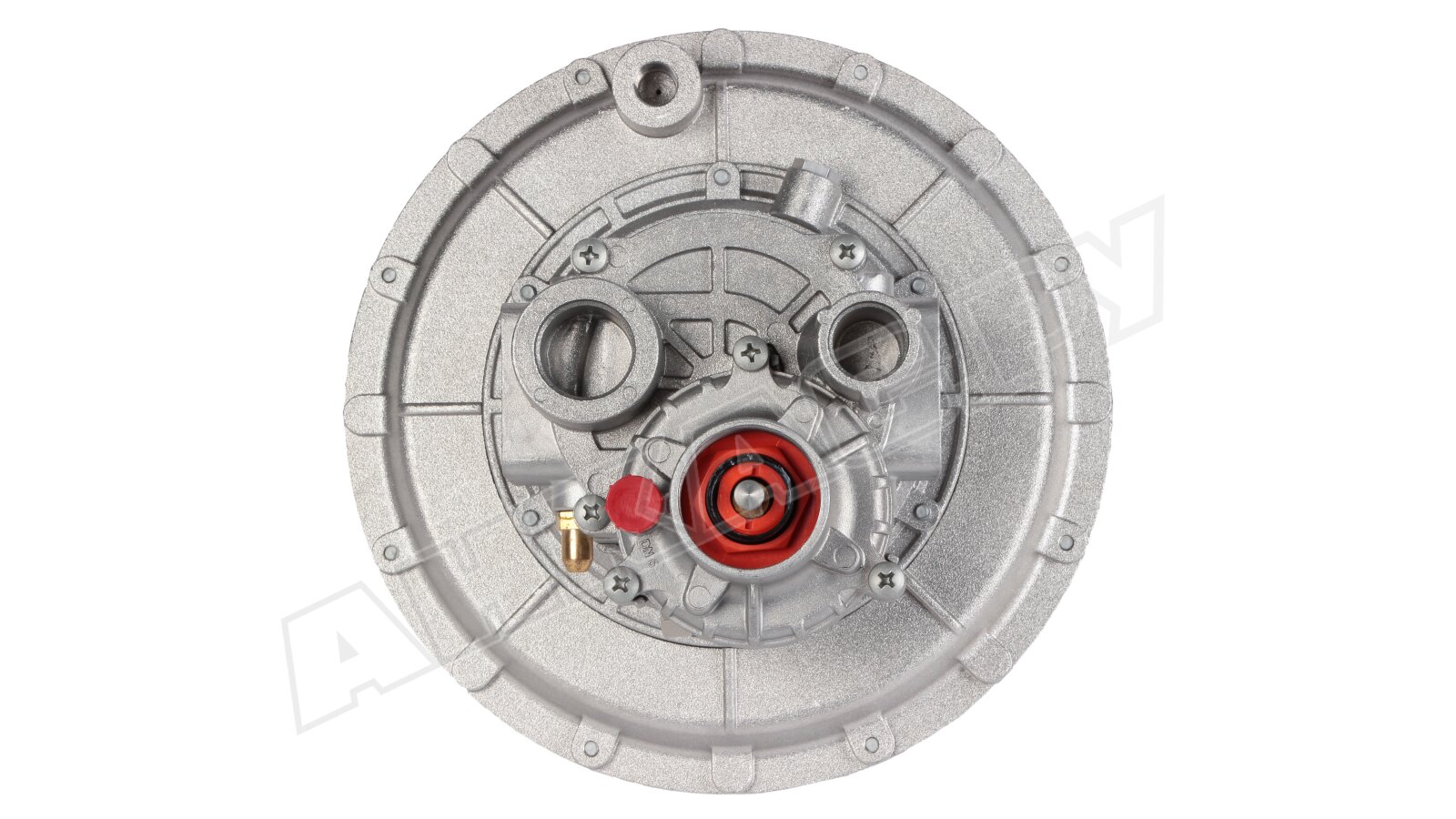

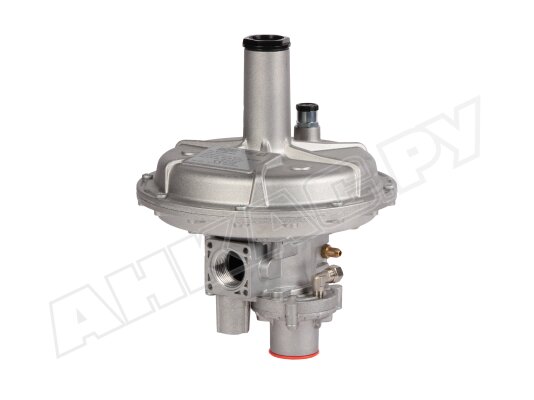

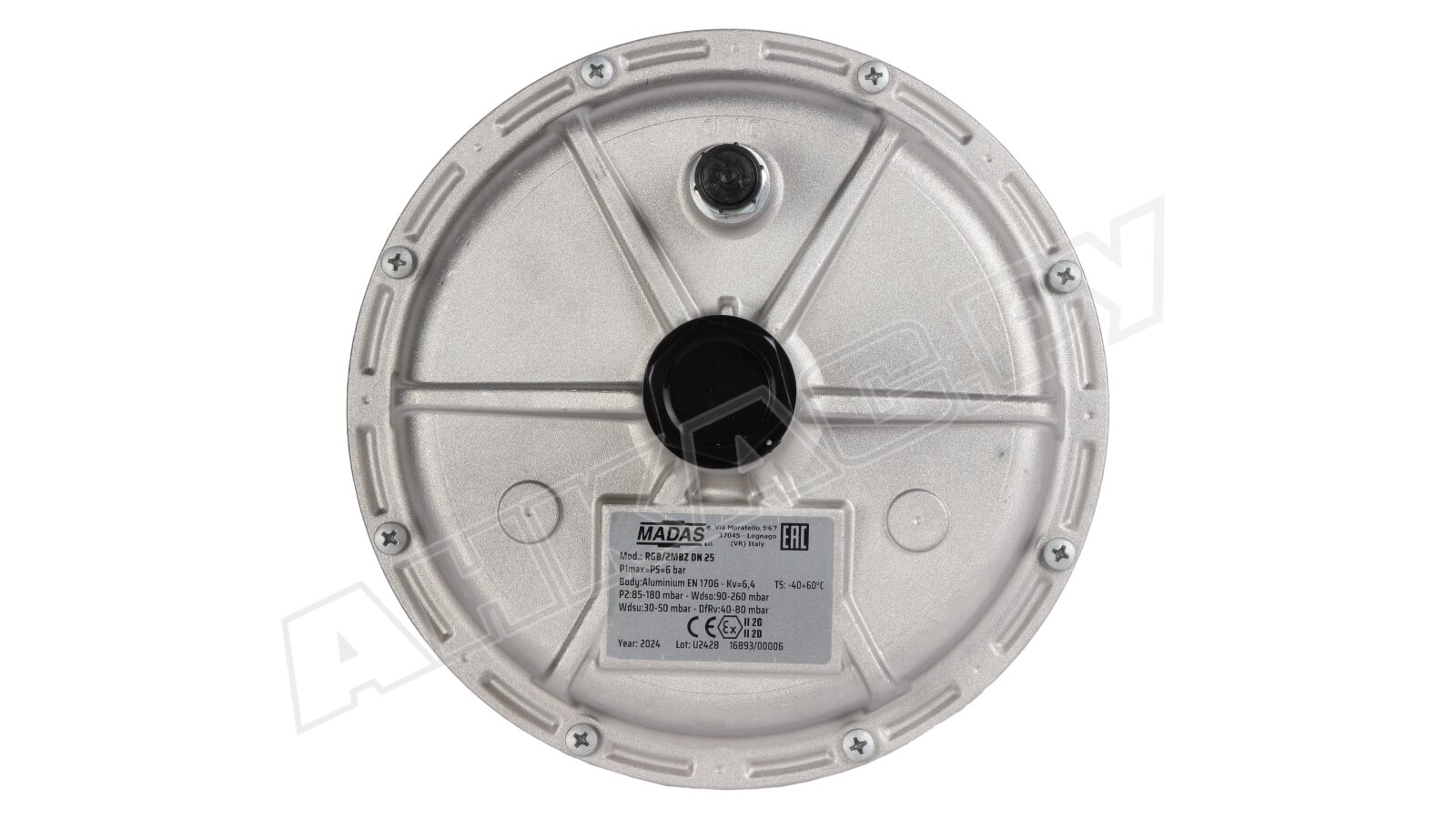

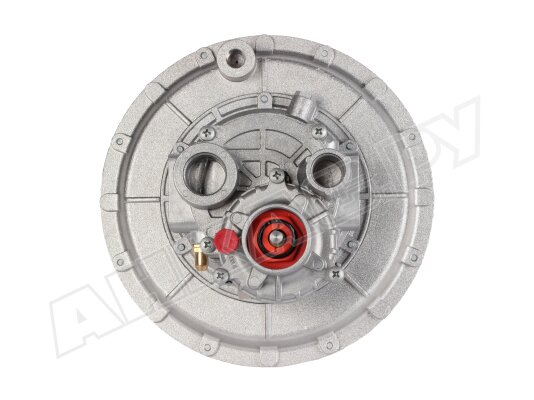

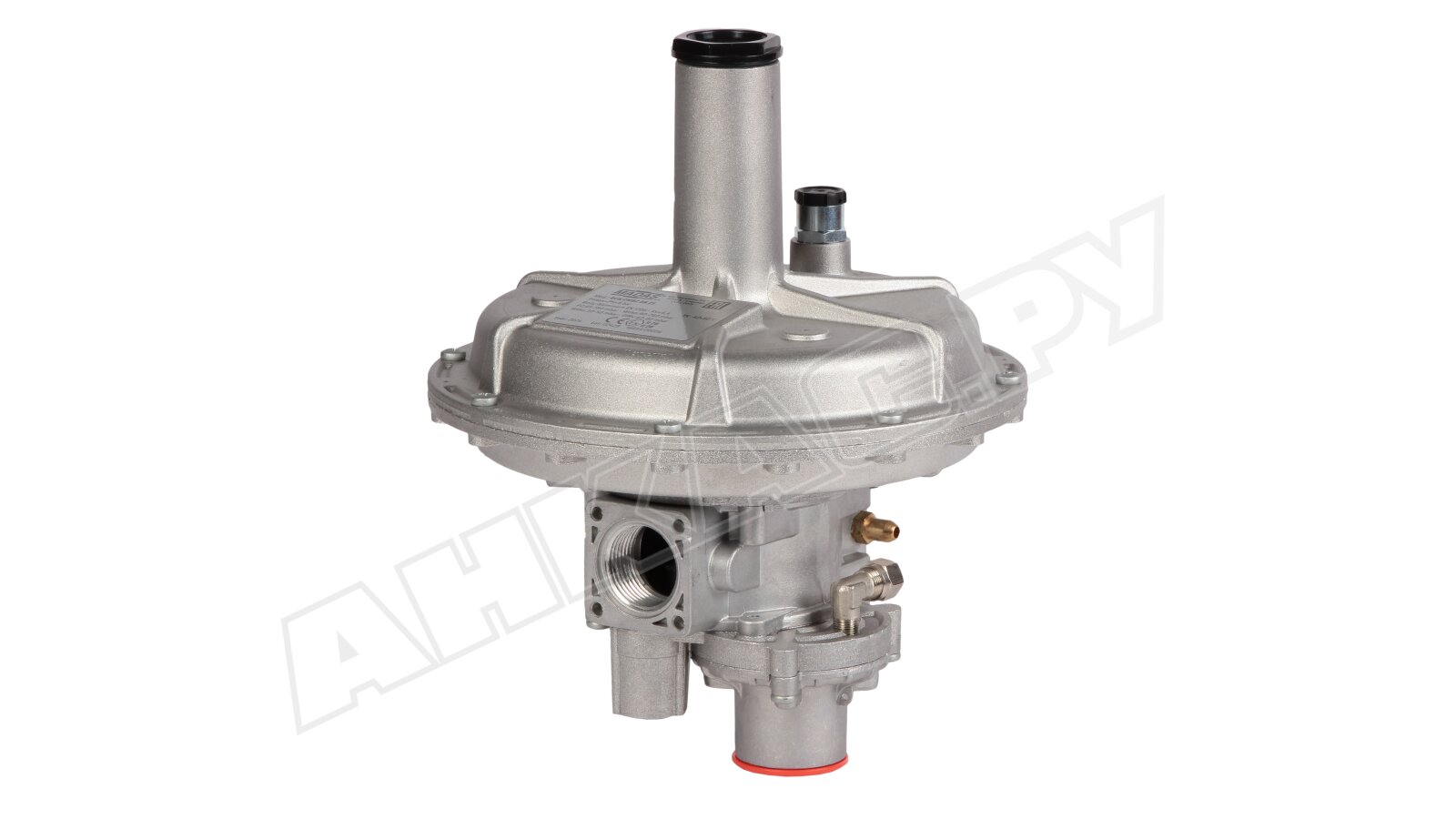

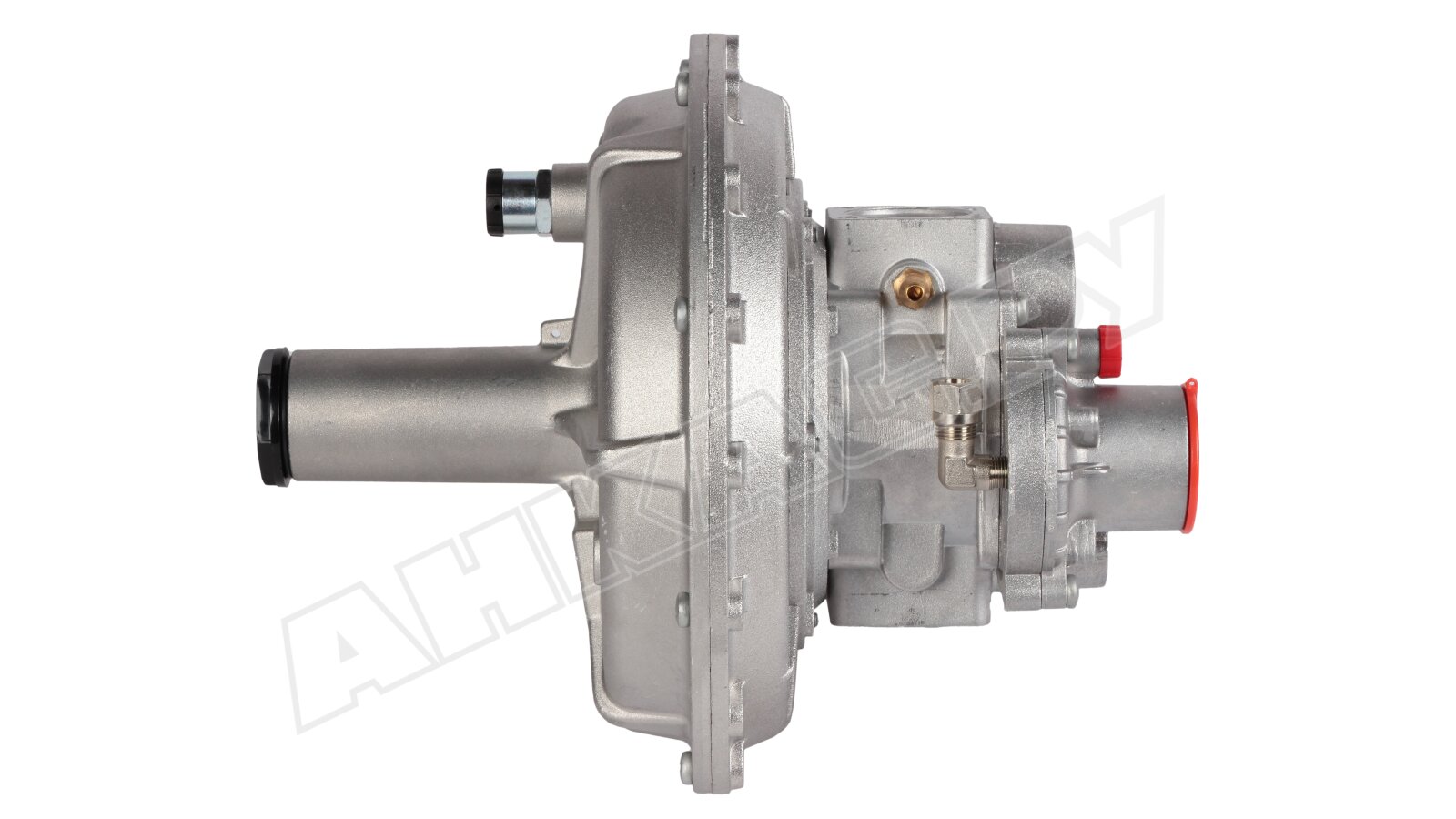

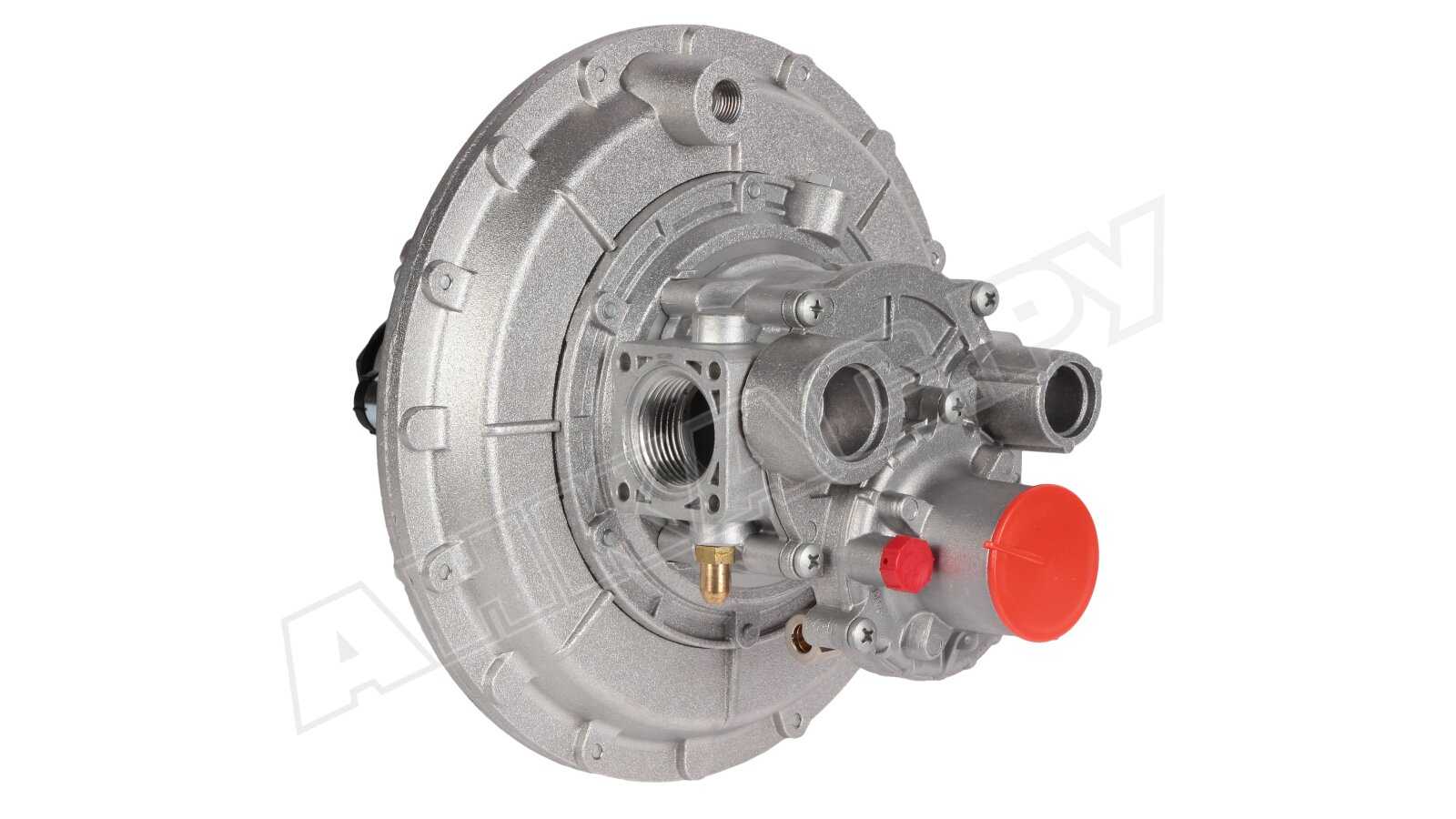

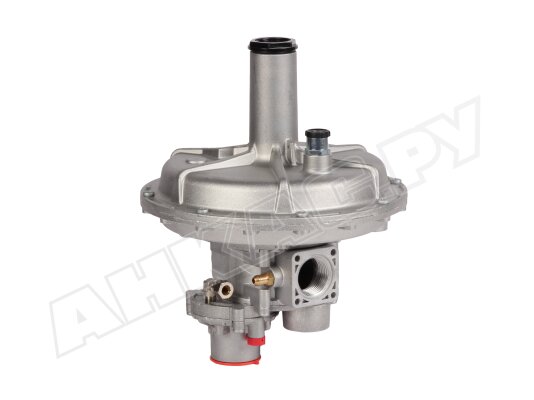

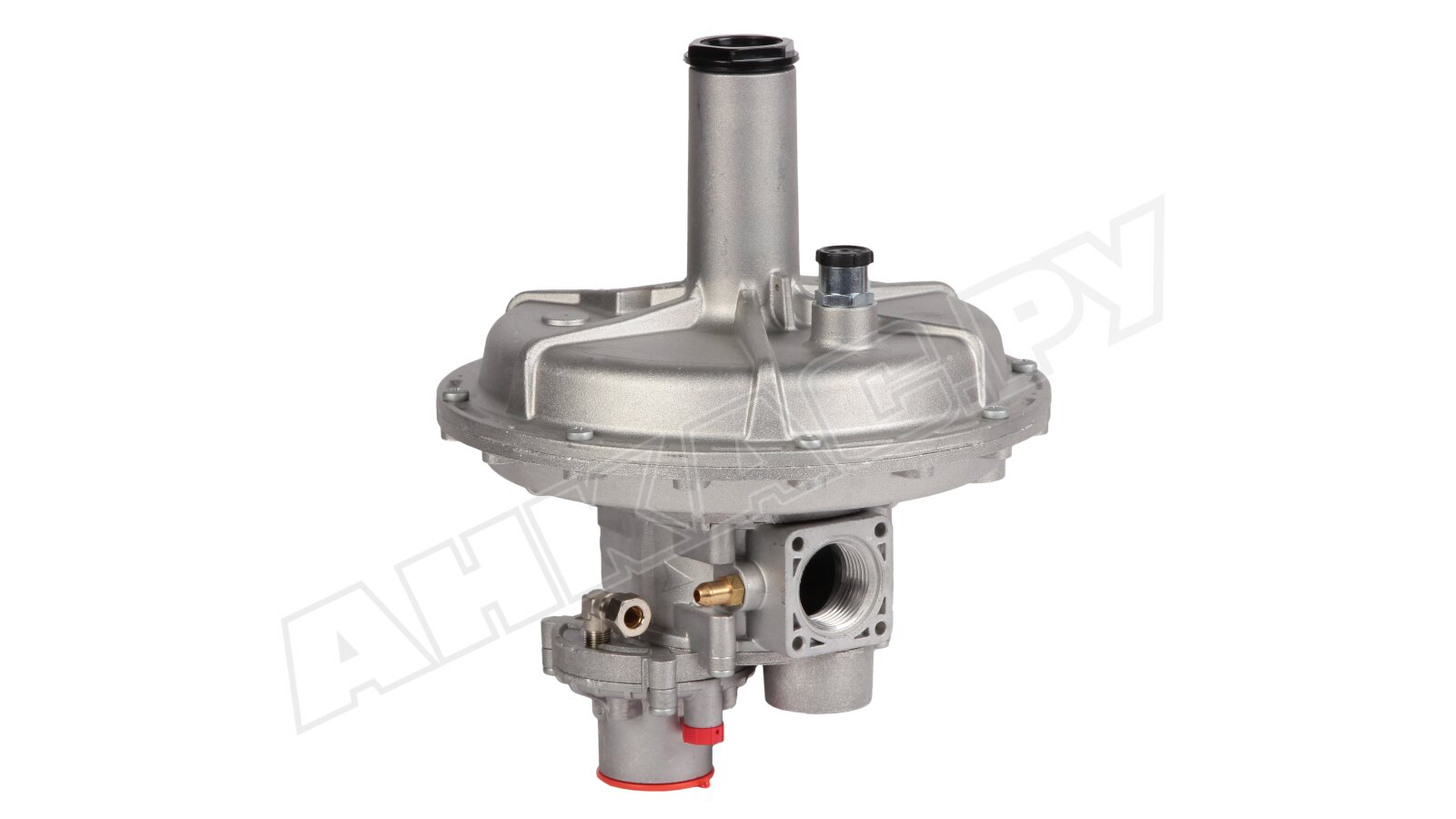

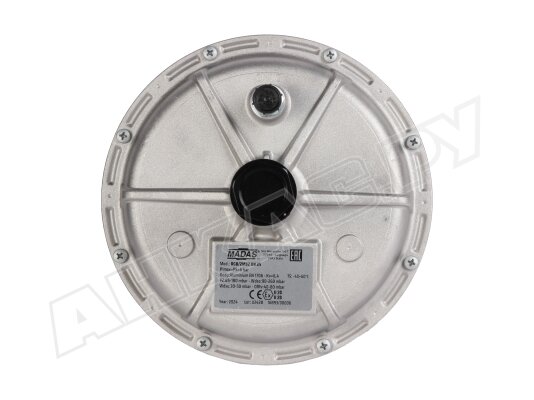

Регулятор давления газа Madas RGB04Z 150

Регулятор давления газа Madas RGB04Z 150 предназначен для редуцирования и автоматического поддержания давления на необходимом уровне, несмотря на колебания давления в главной магистрали и изменение расхода газа. Оснащен предохранительными клапанами для прекращения подачи газа при аварийном повышении или недостаточности давления и сбрасывания небольшого объема газа при непродолжительном скачке давления.

Применение

Регулятор давления Madas RGB может использоваться для метана, сжиженного газа, воздуха, азота и другой неагрессивной среды, отвечающей нормам 5542-87 (сухие газы). Встраивается в промышленные газораспределительные системы, узлы редуцирования давления газа и другое газовое оборудование со средним расходом.

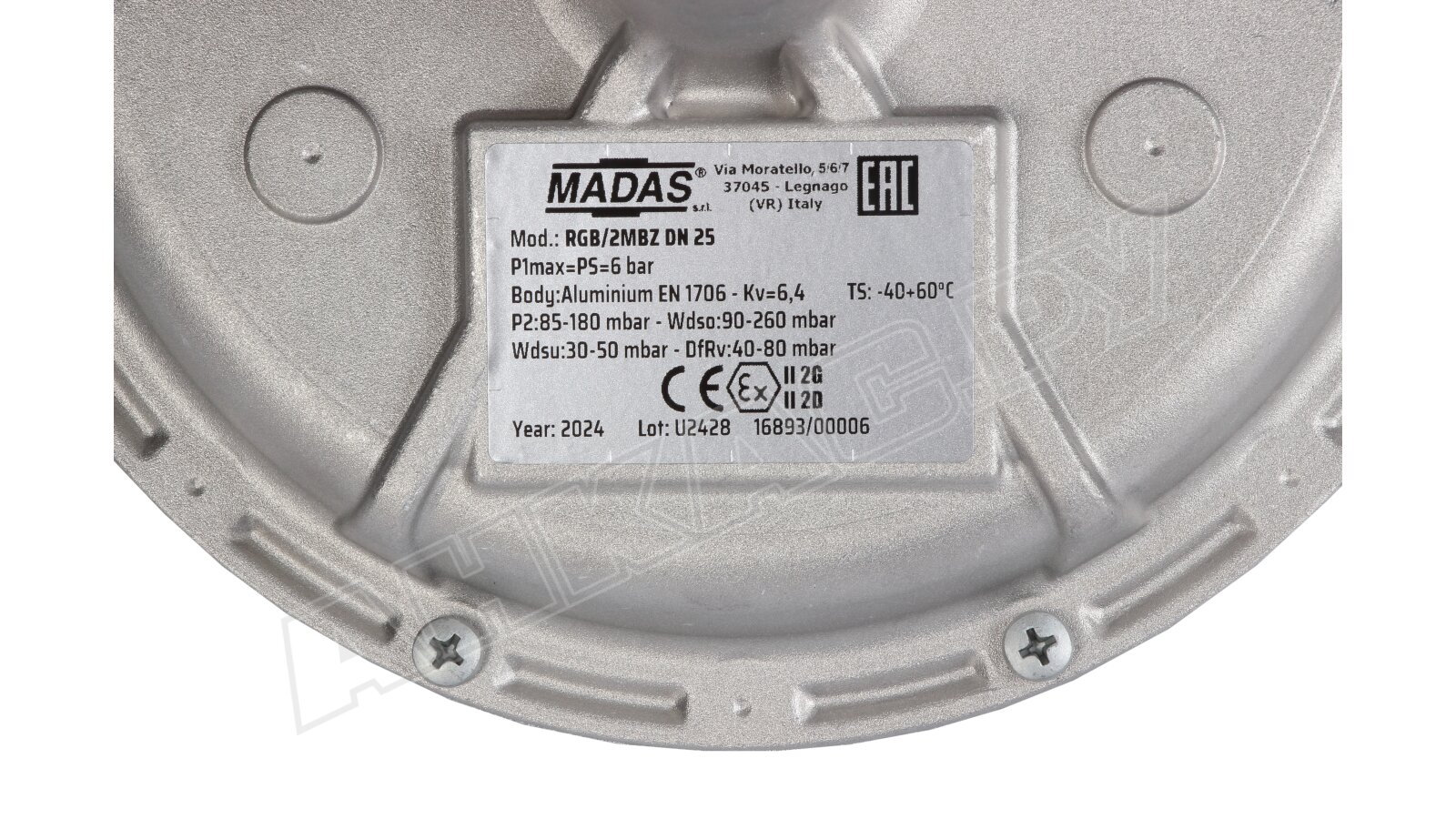

Рабочие параметры:

• допустимое давление в главной магистрали: не более 6000 мбар;
• настройка выходного давления от 85 до 180 мбар;
• регулирование с точностью ±10 %;
• настройка давления срабатывания ПЗК: 35-110 мбар/ 100-260 мбар;
• пределы срабатывания сбросного клапана: 98-260 мбар;
• минимальный/ максимальный расход газа: 0,1 нм3/ч/ 300 нм3/ч;
• сертификация по европейскому стандарту EN 88-2;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, отверстия с внутренней резьбой Rp 1";
• монтаж на горизонтальный или вертикальный трубопровод;
• продолжительность службы: 40 лет при своевременном ТО и замене основных деталей.

Рекомендуемое положение регулирующей пружины – вертикально вверх. При установке в другой ориентации рабочий ресурс регулятора сокращается.

Оснащение

В состав комбинированного регулятора входят:

• предохранительно-запорный клапан (ПЗК), отсекающий поток газа при недопустимо низком/ высоком выходном давлении (или отсутствии давления);
• предохранительно-сбросной клапан (ПСК), стравливающий излишнее количество газа через сбросное отверстие при непродолжительном скачке давления;
• штуцеры для присоединения внешнего импульса (диаметр 8 мм);
• регулируемая пружина для задания выходного давления.

Особенности эксплуатации

Комбинированный регулятор может размещаться в зонах 1 или 2 взрывоопасности. Рассчитан на эксплуатацию при температурах окружающего воздуха -40...+60 °C. Не пригоден для установки в местах с агрессивной внешней средой, разрушающей материал конструкции и уплотнений. В закрытых помещениях стравленный сбросным клапаном газ необходимо выводить наружу.

Монтаж

На регулятор «Мини» должен устанавливаться внешний импульс. В комплектацию включен штуцер под трубку Ø8 в блоке ПЗК. Размер выходной трубы должен быть не менее DN 32. Для удобства установки регулятора на корпус нанесена стрелка, указывающая направление течения газа.

Достоинства:

• постоянное выходное давление независимо от давления в магистрали;
• защитные клапаны, безопасность эксплуатации;
• быстрое срабатывание ПЗК (< 1 сек.);
• широкий диапазон эксплуатационных температур;
• горизонтальное или вертикальное положение в системе;
• 2-летнее гарантийное обслуживание.

Регуляторы давления газа Madas RGB доступны с диапазонами настройки давления в пределах от 15 до 350 мбар. С актуальными моделями регуляторов можно ознакомиться в нашем каталоге.
