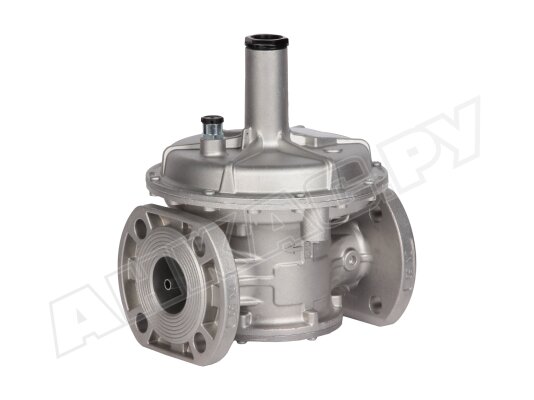

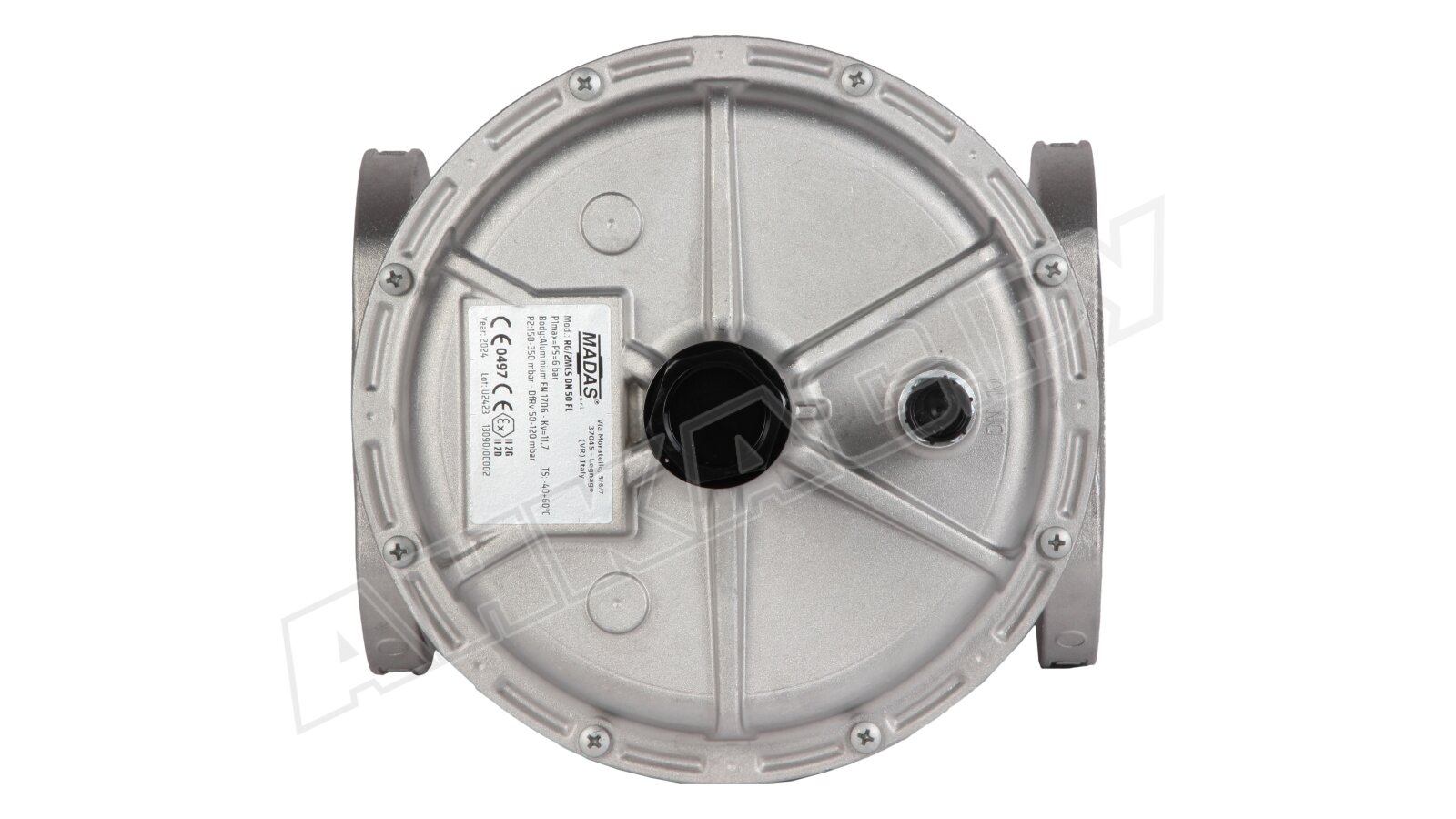

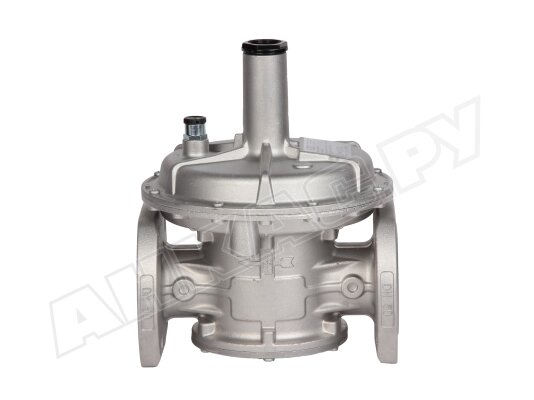

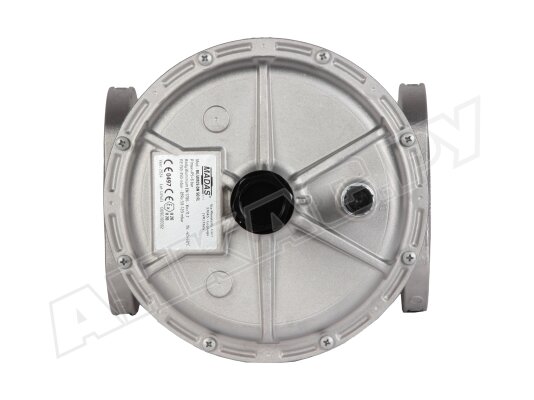

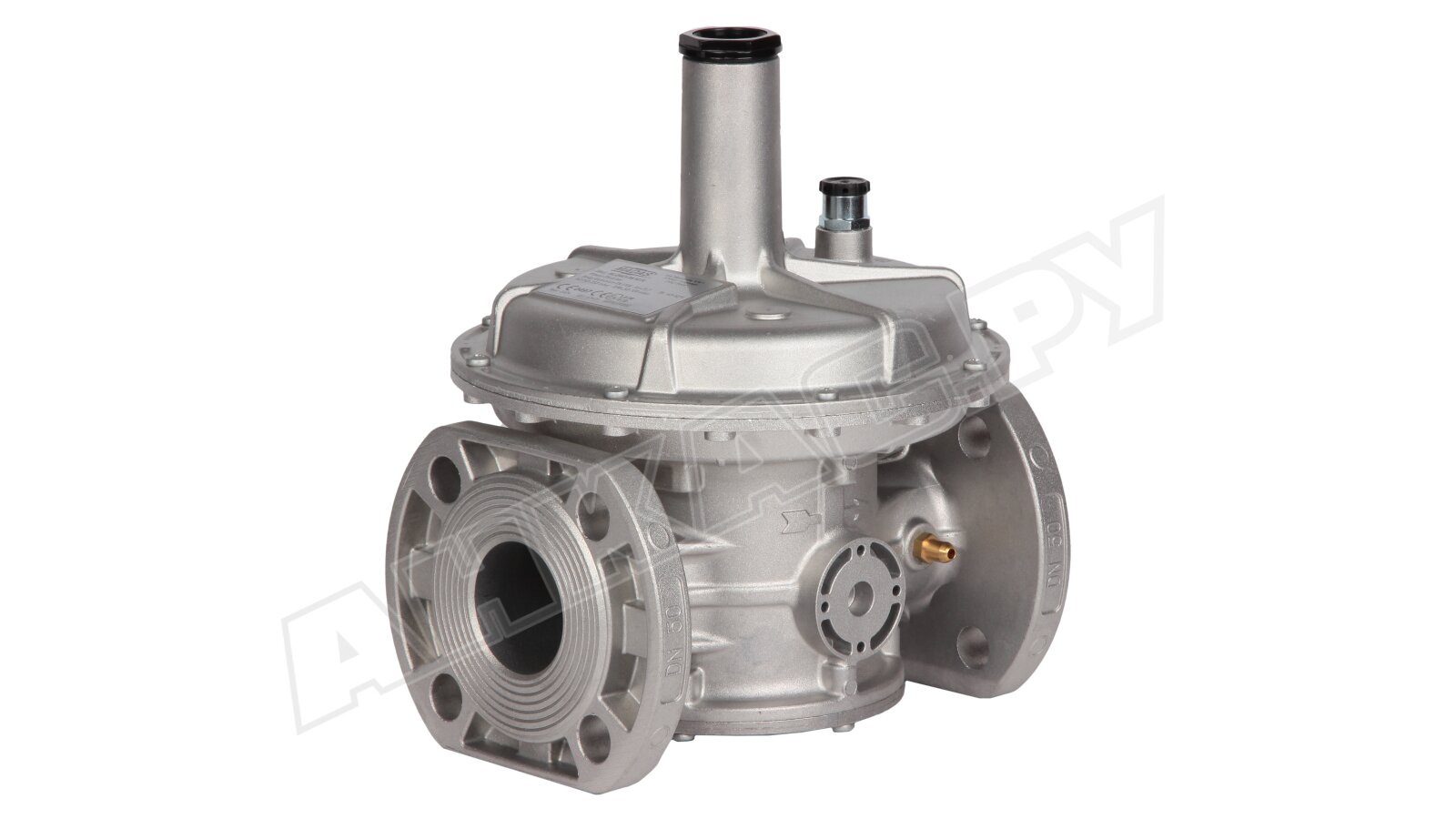

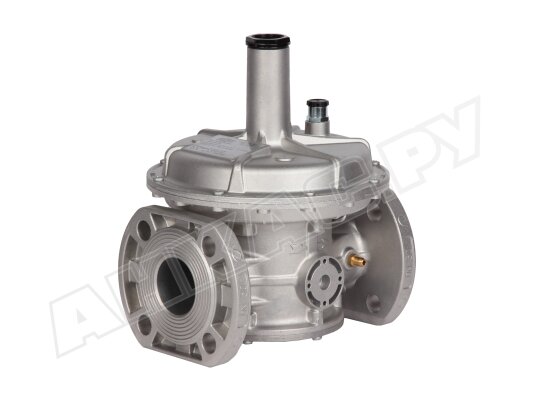

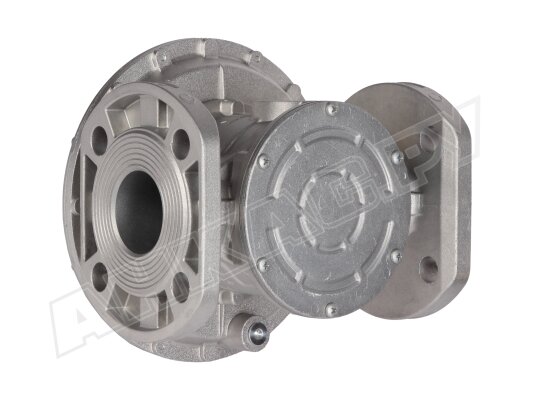

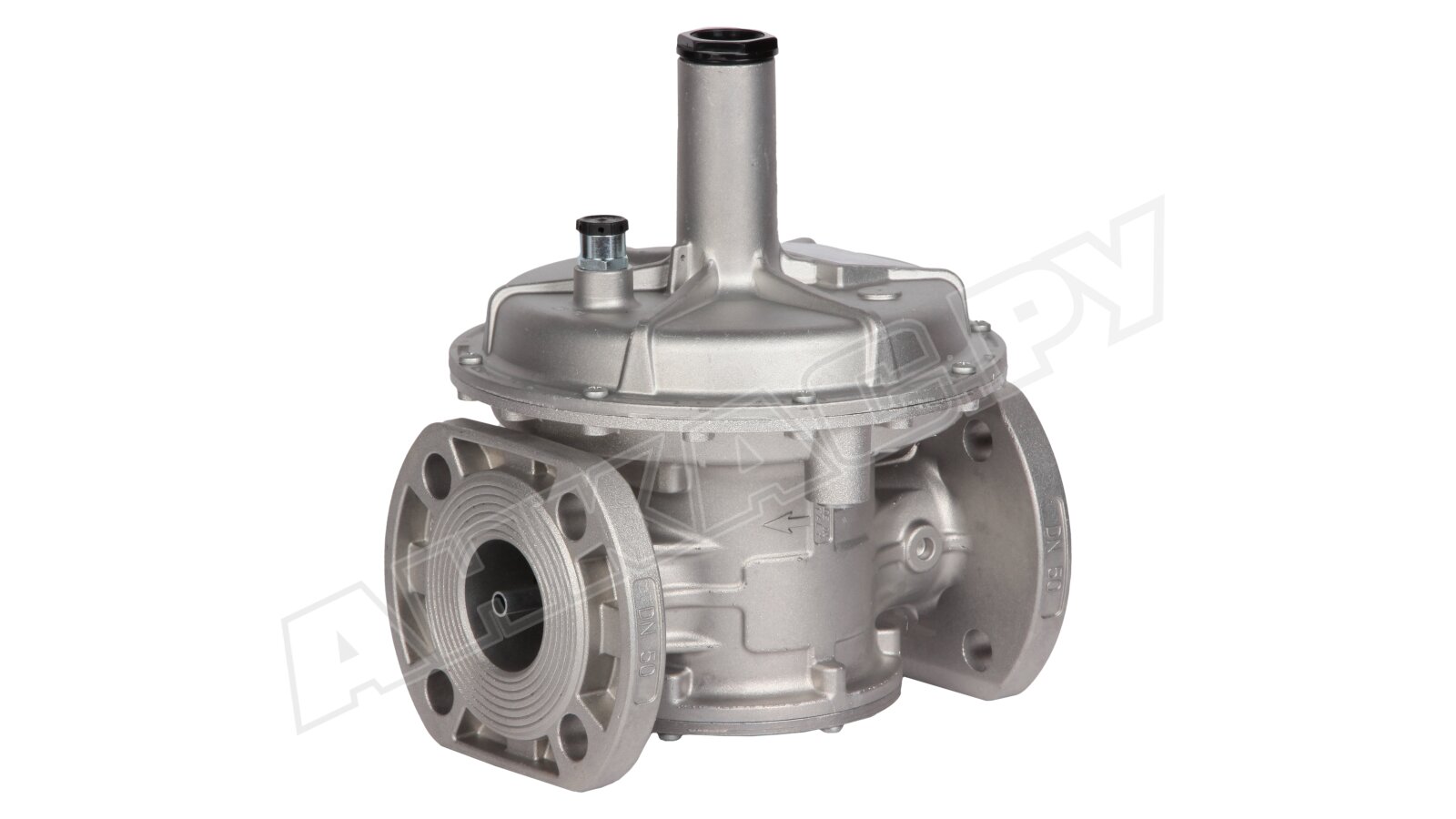

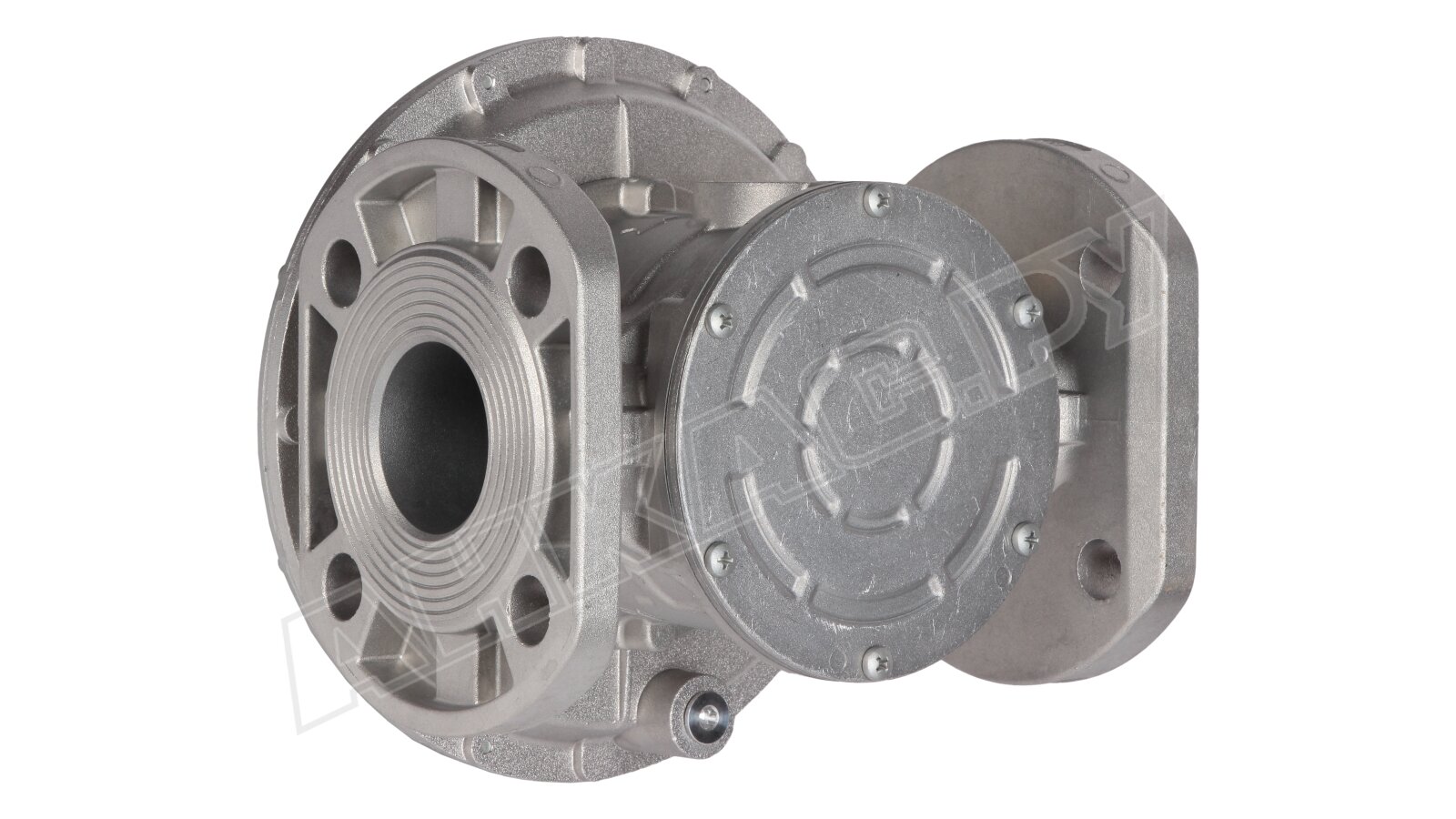

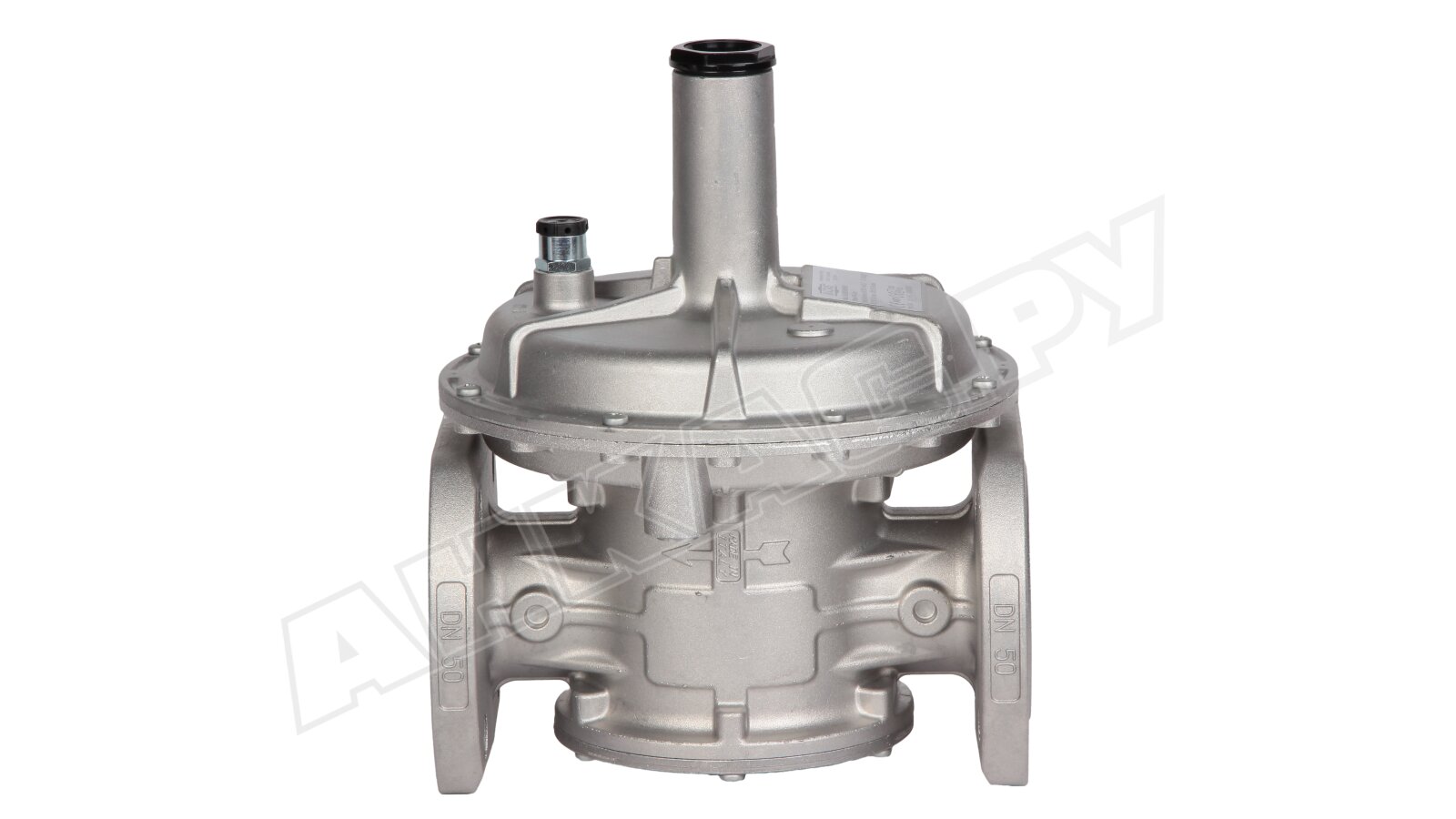

Регулятор давления газа Madas RCS500000 160

Регулятор давления газа Madas RCS500000 160 используется в промышленных газовых установках с давлением в газовой магистрали до 6 бар. Понижает и поддерживает давление газа на заданном уровне перед подачей на горелку. Отличается высоким уровнем герметичности, стойкостью к низкотемпературному воздействию, значительным эксплуатационным ресурсом. Оснащен предохранительно-сбросным клапаном и усиленной мембраной.

Виды газа

Регулятор давления Madas RCS подходит для работы с природными горючими газами промышленного и коммунально-бытового назначения, соответствующими ГОСТ 5542-87.

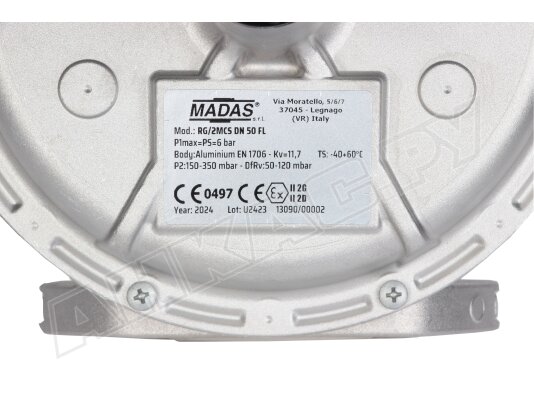

Основные параметры и особенности:

• диапазон настройки пружины:150-350 мбар;
• давление газа перед регулятором: не более 6000 мбар;
• настройка давления сбросного клапана: 175-470 мбар;
• класс «А» герметичности по европейским нормам EN 88-2;
• фланцевый способ соединения, размер фланцев DN 50;
• соединение для внешнего импульса G 1/8";
• встроенный импульс;
• установка на горизонтальный или вертикальный трубопровод;
• газонепроницаемые уплотнения для исключения утечек;
• штуцер для отбора давления;
• стрелка на корпусе для корректной сборки (направляется к горелке);
• допустимые операционные температуры: -40...+60 °C;
• срок замены рабочей мембраны – каждые 5 лет, пружины – через 20 лет;
• ресурс службы регулятора: 40 лет до полной замены.

Конструкция

Регулятор давления оснащен пружиной регулирования исходящего давления, компенсационной, предохранительной и усиленной рабочей мембранами. Дополнительно укомплектован сбросным клапаном, который реагирует на избыточное давление, выпуская небольшое количество газа в окружающее пространство для защиты газопровода от перегрузок.

Конструкция регулятора произведена для промышленной интенсивной эксплуатации, адаптирована к низкотемпературному воздействию. Корпус и детали изготовлены из нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, латуни ОТ-58, алюминия 11S, штампованного алюминия. Уплотнения выполнены из газонепроницаемого NBR каучука.

Требования к рабочему помещению

Помещение, где размещается регулятор давления газа, должно соответствовать требованиям, предъявляемым к зоне 1 взрывоопасности по классификации взрывоопасных объектов. Регулятор нельзя использовать в местах с внешней средой, агрессивно воздействующей на материал корпуса, деталей и уплотнений.

Достоинства:

• высокий уровень герметичности, класс «А»;
• оснащение усиленной мембраной;
• встроенный предохранительно-сбросной клапан;
• конструкция для низкотемпературной эксплуатации;
• стабильные параметры давления перед горелкой;
• монтаж на горизонтальную или вертикальную трубу;
• 40-лет службы до полной замены.
