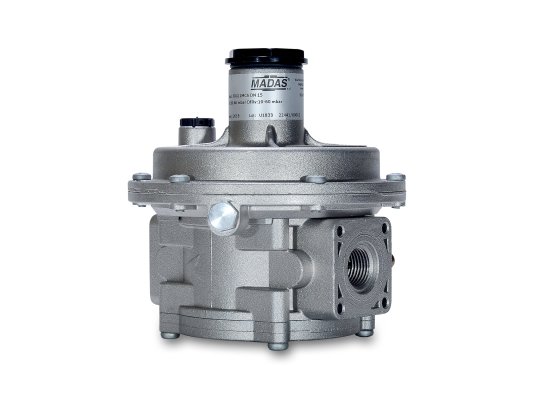

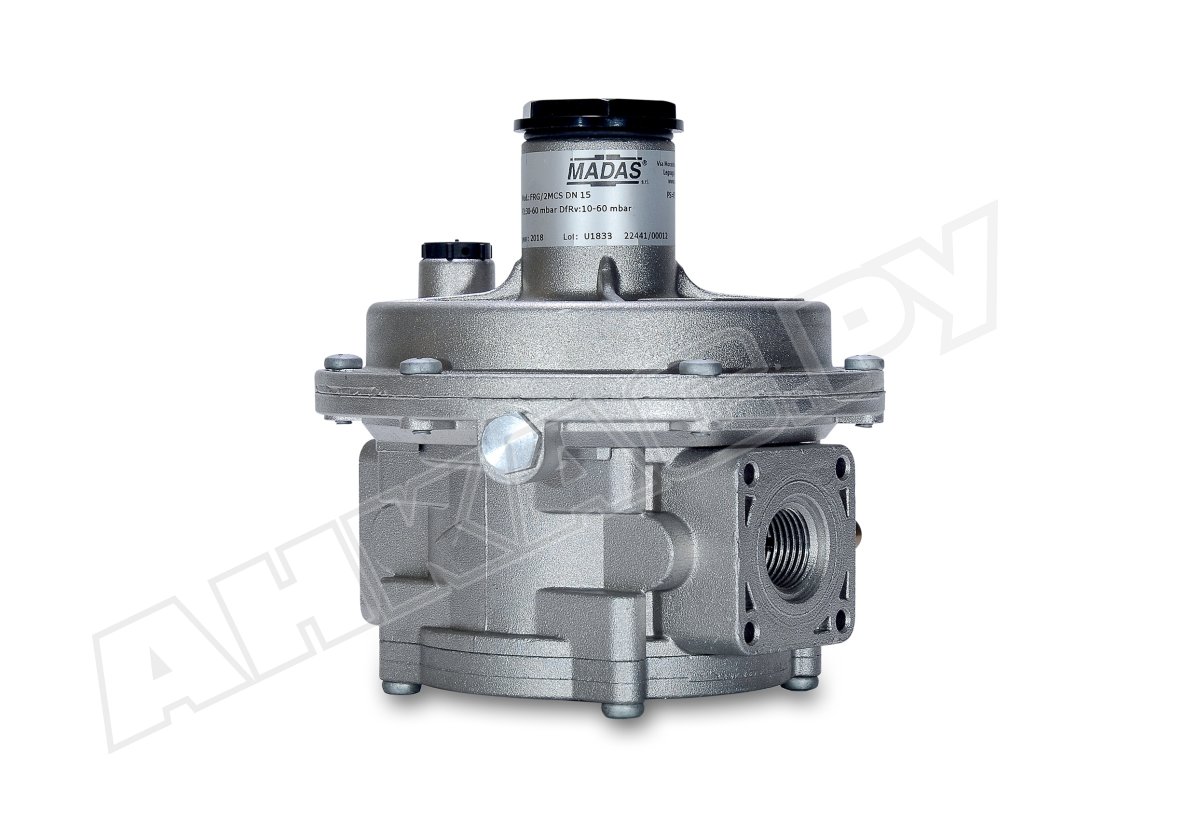

Регулятор давления газа Madas RCS040000 160

Регулятор давления газа Madas RCS040000 160 – версия с усиленной мембраной для газовых установок высокой мощности. Служит для систем с давлением в магистрали подачи до 6 бар. Понижает и поддерживает давление газа на необходимом уровне с учетом настройки пружины независимо от скачков давления в газораспределительной сети. Регулятор оснащен усиленной мембраной и клапаном сброса избыточного давления.

Основные характеристики:

• настройка давления на выходе из регулятора в диапазоне 600-1500 мбар;
• диапазон настройки предохранительно-сбросного клапана: 640-1700 мбар;
• давление газа на входе в регулятор: максимум 6000 мбар;
• герметичная конструкция, класс «А» по стандартам EN 88-2;
• интеграция в систему на резьбовые соединения, внутренняя резьба Rp 1";
• эксплуатация при внешних температурах от -40 до +60 °C;
• температура на поверхности корпуса: +60 °C;
• установка на горизонтальный или вертикальный трубопровод;
• эксплуатация в течение 40 лет при своевременной замене мембраны и пружины.

Рабочая среда

Регулятор давления Madas RCS предназначен для работы с природным газом промышленного и коммунально-бытового назначения и другими нейтральными газами, соответствующими ГОСТ 5542-87.

Особенности конструкции

Особенностью регулятора является усиленная мембрана, обеспечивающая эффективную работу в системах с высоким давлением. В состав конструкции дополнительно включен предохранительно-сбросной клапан, который реагирует на избыточное давление, выпуская небольшое количество газа в окружающее пространство. Модели RCS поставляются без фильтра (серия FCS с фильтром).

Регулятор Madas RCS изготовлен из материалов, стойких к интенсивным нагрузкам, коррозии, перепадам температур, составу газов. Корпус и элементы конструкции произведены из латуни ОТ-58, алюминия (литого и штампованного), нержавеющей стали марки 430 F, оцинкованной стали. Материал уплотнений – NBR-каучук, известный своими газонепроницаемыми свойствами.

Размещение регулятора

Регулятор давления газа рассчитан на размещение в зонах 1 взрывоопасности по ГОСТ Р 51330.9-99. Не подходит для эксплуатации в условиях агрессивной среды, разрушающей алюминий, сталь, каучук.

Достоинства:

• оснащение усиленной мембраной;
• широкий рабочий диапазон;
• стабильное давление газа перед горелкой;
• высокий уровень герметичности, класс «А»;
• встроенный сбросной клапан;
• конструкция для тяжелых нагрузок;
• возможность низкотемпературной эксплуатации;
• установка на горизонтальную или вертикальную трубу;
• 40-лет службы до полной замены.

На сайте АНКАС можно купить регуляторы давления газа Madas и другое оборудование для сборки и ремонта газовых установок. По запросу доступны версии регуляторов давления для биогаза и попутного нефтяного газа.
