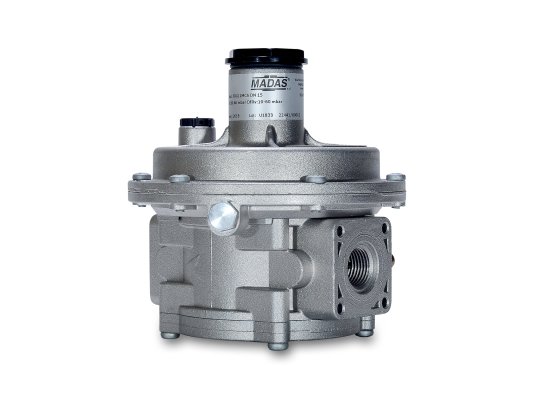

Регулятор давления газа Madas RCS040000 140

Регулятор давления газа Madas RCS040000 140 используется в составе промышленного оборудовании средней мощности с давлением в газовой магистрали до 6 бар. Стабилизирует и поддерживает давление газа на необходимом уровне перед подачей на горелку. Отличается высоким уровнем герметичности, устойчивостью к низкотемпературному воздействию, вариативностью монтажа. Оснащен предохранительно-сбросным клапаном, срабатывающим при избыточном давлении.

Применение

Регулятор давления Madas RCS отвечает за снижение входного давления и поддержание на установленном уровне независимо от колебаний давления в газораспределительной сети. Подходит для работы с природными горючими газами промышленного и коммунально-бытового назначения (ГОСТ 5542-87).

Основные характеристики:

• давление газа перед регулятором: максимум 6000 мбар;
• выходное давление за регулятором: 170-400 мбар;
• диапазон настройки сбросного клапана: 210-600 мбар;
• конструкция класса «А» герметичности по евростандарту EN 88-2;
• резьбовой монтаж, соединения с внутренней резьбой Rp 1";
• эксплуатация при температурах окружающей среды: -40...+60 °C;
• поверхностная температура: не более +60 °C;
• монтажное положение: вертикальные или горизонтальное;
• установка в систему перед горелкой;
• требование к месту размещения: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный ресурс службы при условии своевременной замены пружины и мембраны: 40 лет.

Особенности конструкции и комплектации

Регулятор рассчитан на интенсивные нагрузки, промышленные условия эксплуатации. Произведен из материалов, стойких к составу газов, коррозии, температурным воздействиям. Корпус и элементы конструкции изготовлены из латуни, алюминия (литого и штампованного), нержавеющей стали марки 430 F, нержавеющей оцинкованной стали. Материал уплотнений – бутадиен-нитрильная резина, обладающая газонепроницаемыми свойствами.

В комплектацию регулятора входит:

• встроенный сбросной клапан, который реагирует на избыточное давление стравливанием небольшого количества газа;
• усиленная мембрана для надежной работы в условиях высоких нагрузок.

Модели RCS поставляются без фильтра (доступны аналогичные регуляторы с фильтром FCS).

Для настройки рабочих параметров предусмотрены калибровочные винты и штуцер для подключения манометра.

Ограничение по месту размещения

Регулятор давления Madas RCS не рассчитан на размещение в местах, где окружающая среда способна разрушить конструктивные элементы и уплотнения.

Достоинства:

• оснащение усиленной мембраной;
• предохранительно-сбросной клапан;
• стабильное выходное давление газа;
• широкий диапазон настройки;
• возможность низкотемпературной эксплуатации;
• высокий уровень герметичности, класс «А»;
• вариативность монтажного положения;
• эксплуатационный ресурс 40 лет.
