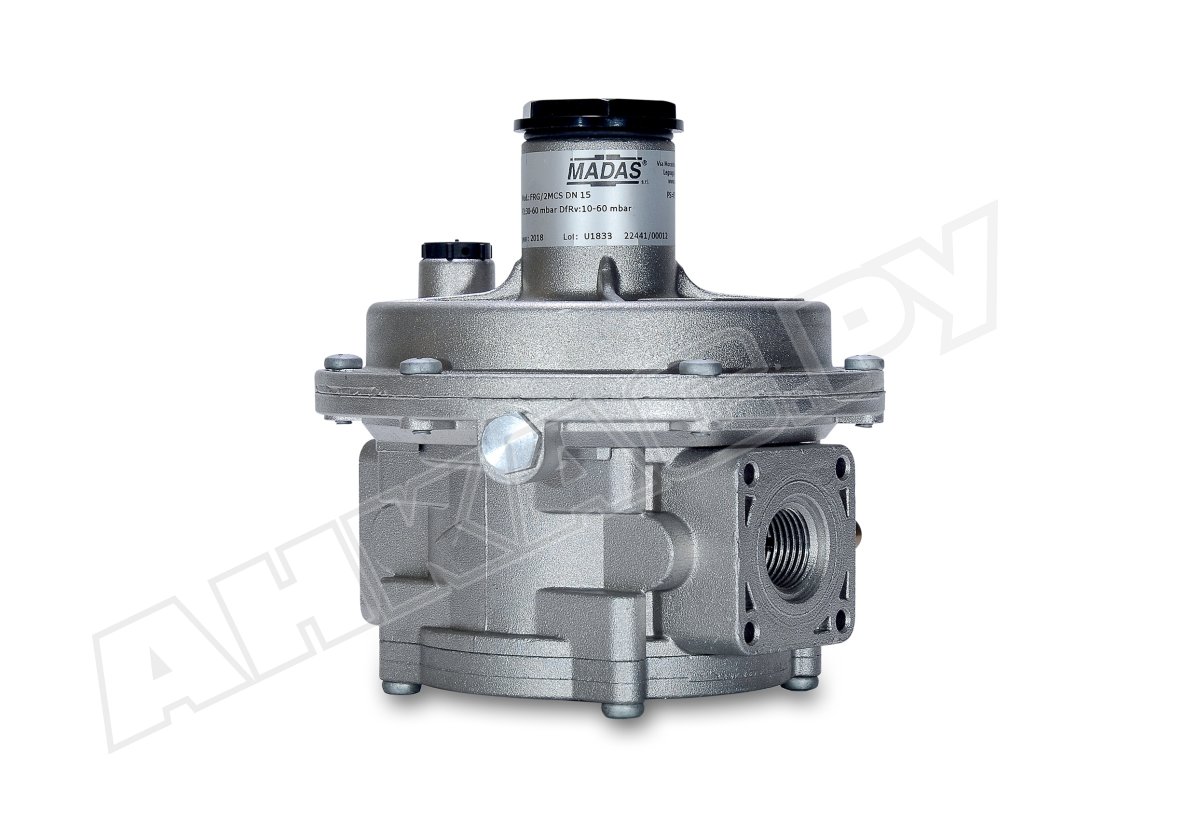

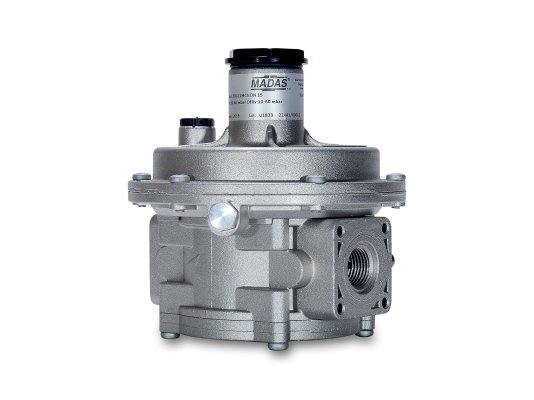

Регулятор давления газа Madas RCS030000 150

Регулятор давления газа Madas RCS030000 150 сертифицирован по стандарту EN 88-2. Предназначен для сборки промышленного газового оборудования средней и высокой мощности. Для интенсивной эксплуатации под значительными нагрузками оснащен усиленной мембраной. Выдерживает давление на входе до 6 бар. Модификация со сбросным клапаном, стравливающим небольшое количество газа при превышении давления заданной величины.

Применение

Регулятор Madas RCS предназначен для понижения и поддержания давления с учетом настройки пружины независимо от давления в магистрали. Рассчитан на работу с природным, бытовым и сжиженным газом, азотом, воздухом и другими неагрессивными газообразными средами по ГОСТ 5542-87.

Основные рабочие и эксплуатационные характеристики:

• давление перед регулятором: не более 6000 мбар;
• настройка давления на выходе из регулятора в пределах 300-650 мбар;
• задание параметров срабатывания сбросного клапана в диапазоне 340-850 мбар;
• класс «А» герметичности по стандарту EN 88-2;
• резьбовые соединения для интеграции в систему, внутренняя резьба Rp 3/4";
• температурный диапазон (окружающая среда): -40...+60 °C;
• температура на поверхности корпуса: не более +60 °C;
• размещение перед горелкой на вертикальную или горизонтальную трубу;
• требование к месту установки: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет до полной замены.

Особенности конструкции и комплектации

Серия регуляторов RCS поставляется со встроенным предохранительно-сбросным клапаном, который реагирует на превышение давления заданной величины сбросом небольшого объема газа. Настройка параметров пружины и сбросного клапана осуществляется с помощью винтов калибровки.

Регулятор оснащен усиленной мембраной для регулирования высокого давления и больших нагрузок. Линейка RCS не содержит фильтра. В каталоге доступны аналогичные модели с фильтром (FCS).

Регулятор собран в алюминиевом литом корпусе. Детали и уплотнения произведены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, оцинкованной стали, штампованного алюминия, бутадиен-нитрильного каучука. За счет газонепроницаемых свойств NBR-резины исключены утечки газа.

Конструкция не подходит для размещения в местах, где окружающая среда может разрушить металлические детали и уплотнения.

Достоинства:

• надежная конструкция для тяжелых нагрузок;
• герметичность класса «А»;
• оснащение усиленной мембраной;
• стабильные выходные параметры давления;
• встроенный предохранительно-сбросной клапан;
• установка на горизонтальной и вертикальной трубе;
• исполнение для большинства климатических зон;
• 40-лет эксплуатации до полной замены.

У нас можно купить регуляторы давления газа Madas с различными техническими и эксплуатационными характеристиками, комплектацией и вариантами соединения. Весь ассортимент регуляторов и другого оснащения для горелок представлен в каталоге.
